瑞典SKF单列圆柱滚子轴承NJ 202 ECP
瑞典SKF单列圆柱滚子轴承NJ 202 ECP
| 仲宇 QQ：3254435935 手机：13002495941 电话：010-64714988-225 传真：010-64714988-668 邮件：tk9@handelsen.cn |
 |
 |
特点和优势
低摩擦 （滚子端面/挡边接触区域）
开放式挡边设计（图 2），以及滚子端设计和表面光洁度，促进润滑油膜，从而降低摩擦并带来较高的基本额定载荷。
使用寿命长
滚子对数曲线轮廓减少了滚子/滚道接触处的边缘应力（图 3）以及对不对中和轴挠曲的灵敏度。
提高运行可靠性
滚子和滚道接触面的表面处理有利于流体动压润滑油膜的形成。
可分离和互换
SKF 圆柱滚子轴承的分离组件是可互换的（图 4）。 这样便于安装、拆卸和维护检验。
高速能力
保持架设计适用于高速、快速加速和最高载荷。
技术参数:

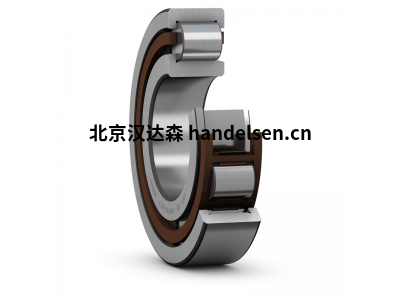

产品照片：
瑞典SKF单列圆柱滚子轴承NJ 202 ECP
技术参数:
/尺寸
| d |
/15 mm
|
/内径 |
|---|---|---|
| D |
/35 mm
|
/外径 |
| B |
/11 mm
|
/宽度 |
| d1 |
/≈21.9 mm
|
/内圈 (NJ, NUP, N, NF, NJF) 肩部直径 |
| D1 |
/≈27.7 mm
|
/内圈肩部直径(NU, NJ, NUP, NUB,NF, NJF) |
| F |
/19.3 mm
|
/内圈滚道直径(NU, NJ, NUP, NUB, NJF) |
| r1,2 |
/min.0.6 mm
|
/外圈内径 (NU, NJ, NUP, NUB, NJF) |
| r3,4 |
/min.0.3 mm
|
/内圈（最小）内径 (NU, NJ, NUB, NJF) |
| s |
/max.1 mm
|
/正常位置轴承套圈相对于其他套圈许可轴向位移 |
/挡肩尺寸
| da |
/min.18.2 mm
|
/隔块衬套（所有）最小许可外直径 |
|---|---|---|
| da |
/max.18.4 mm
|
/隔块衬套 (NU, NJ, NUB, NJF) 最大许可外直径 |
| db |
/min.23 mm
|
/轴肩最小许可外直径 (NU, NJ, NUP, NUB; 不适合于圆锥孔) |
| Da |
/max.31.3 mm
|
/轴承座肩或隔块衬套（所有）最大的许可内直径 |
| ra |
/max.0.6 mm
|
/轴承基座和轴承座肩之间过渡段的最大允许半径(NU, NJ, NUP, NUB) |
/数据计算
| /基本额定动载 | C |
/12.5 kN
|
|---|---|---|
| /基本额定静载 | C0 |
/10.2 kN
|
| /疲劳载荷限值 | Pu |
/1.22 kN
|
| /参考转速 |
/22 000 r/min
|
|
| /极限转速 |
/26 000 r/min
|
|
| /计算系数 | kr |
/0.15
|
| /限制值 | e |
/0.2
|
| /轴向载荷系数 | Y |
/0.6
|
