瑞典SKF单列圆柱滚子轴承N 303 ECP
瑞典SKF单列圆柱滚子轴承N 303 ECP
技术参数：

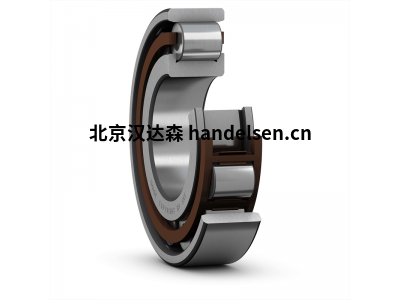

产品照片：
瑞典SKF单列圆柱滚子轴承N 303 ECP
| 仲宇 QQ：3254435935 手机：13002495941 电话：010-64714988-225 传真：010-64714988-668 邮件：tk9@handelsen.cn |
 |
 |
特点和优势
低摩擦 （滚子端面/挡边接触区域）
开放式挡边设计（图 2），以及滚子端设计和表面光洁度，促进润滑油膜，从而降低摩擦并带来较高的基本额定载荷。
使用寿命长
滚子对数曲线轮廓减少了滚子/滚道接触处的边缘应力（图 3）以及对不对中和轴挠曲的灵敏度。
提高运行可靠性
滚子和滚道接触面的表面处理有利于流体动压润滑油膜的形成。
可分离和互换
SKF 圆柱滚子轴承的分离组件是可互换的（图 4）。 这样便于安装、拆卸和维护检验。
高速能力
保持架设计适用于高速、快速加速和最高载荷。
技术参数：
/尺寸
| d |
/17 mm
|
/内径 |
|---|---|---|
| D |
/47 mm
|
/外径 |
| B |
/14 mm
|
/宽度 |
| d1 |
/≈27.7 mm
|
/内圈 (NJ, NUP, N, NF, NJF) 肩部直径 |
| E |
/40.2 mm
|
/外圈滚道直径 (N, NF, NJF) |
| r1,2 |
/min.1 mm
|
/内圈（最大）内径 (N, NJ, NUP, NF, NJF) |
| r3,4 |
/min.0.6 mm
|
/外圈内半径 (N, NF, NJF) |
| s |
/max.1 mm
|
/正常位置轴承套圈相对于其他套圈许可轴向位移 |
/挡肩尺寸
| da |
/min.22.1 mm
|
/隔块衬套（所有）最小许可外直径 |
|---|---|---|
| da |
/max.38 mm
|
/隔块衬套 (NU, NJ, NUB, NJF) 最大许可外直径 |
| Da |
/min.42 mm
|
/轴承座肩或隔块衬套 (N, NF, NJF) 最小的许可内直径 |
| Da |
/max.42.7 mm
|
/轴承座肩或隔块衬套（所有）最大的许可内直径 |
| ra |
/max.1 mm
|
/轴承基座和轴承座肩或轴肩之间的过渡段之间的最大允许半径[(N, NF, NJF) - mCRB; 所属为 LSB] |
| rb |
/max.0.6 mm
|
/轴承基座和轴承座肩之间的过渡段的最大允许半径[(N, NF, NJF) - mCRB; 所属为 LSB] |
/数据计算
| /基本额定动载 | C |
/28.5 kN
|
|---|---|---|
| /基本额定静载 | C0 |
/20.4 kN
|
| /疲劳载荷限值 | Pu |
/2.55 kN
|
| /参考转速 |
/17 000 r/min
|
|
| /极限转速 |
/20 000 r/min
|
|
| /计算系数 | kr |
/0.12
|
| /限制值 | e |
/0.2
|
| /轴向载荷系数 | Y |
/0.6
|
