Zwick Armaturen TRI-CON 系列蝶阀 压力等级 PN 10、16、25
产品介绍
| 郭浪 QQ：2853369882 手机：18518269212 电话：010-64714988-196 传真：010-84786709-667 邮件：sales16@handelsen.cn |
 |
 |

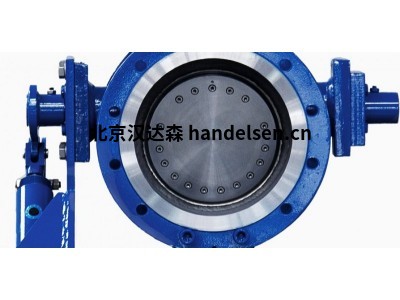

Zwick Armaturen TRI-CON 系列蝶阀
TRI-CON 系列的标准范围包括 DN 50 - 2200 的公称直径以及PN 10 - 160 的压力等级（ANSI 150 - 1500 级的英制公称直径）。
TRI-CON 系列提供全系列的常见外壳形状。双法兰接头有短和长两种长度可供选择，法兰接头和焊接接头均采用所有常见材料。
由于该产品的许多特殊技术特性，例如由层状密封件和不锈钢密封座组成的锥形密封元件，TRI-CON 系列是适用于许多不同应用的普遍适用的产品。
这些配件用于在高达 815°C 的低温和高温范围内排放气体、液体、热水或蒸汽。其他重要的应用领域是化学和石化行业——尤其是在关键应用中。
一般特征
三重偏心设计
金属密封
压力等级 PN 10、16、25、40、63、100、160
ANSI 150/300/600/900/1500
符合 DIN EN 12266-1 的泄漏率 A
温度范围从 -215°C 到 +815°C
公称尺寸范围 DN 50-2200
开合时无摩擦无卡纸
真空密封
由不锈钢制成的层状密封圈和外壳座
防吹出轴 / API 609 可选
铸钢、不锈钢、特殊钢
根据 BS 6755 和 API 607 第 5 版的两个流向进行防火测试。
根据客户要求进行特定优化
TA Luft I & II
双阻塞和泄放设计
安全等级 3
环保署 21
Zwick Armaturen TRI-CHECK 系列止回阀基于与 TRI-CON 系列蝶阀相同的三偏心几何结构。翻盖的平稳打开和关闭可最大限度地减少自然磨损。
通过浮动、自定心盘上的层状密封进行密封的技术原理，也能在这里保证100% 的密封性*的要求。
TRI-CHECK 止回阀在过去的二十年中已经证明了自己，特别是作为泵保护装置。可定制止回阀的多种变体使 TRI-CHECK 成为真正的多面手。
无论是作为组合式关闭/止回阀还是作为具有自动开启和关闭辅助功能的止回阀，止回阀的设计都可以轻松适应客户的个性化需求。
与法兰表面对角布置的阀座减少了流动阻力并改善了流动性能。这种几何设计还导致阀门的旋转范围减小，从而可以更快地到达关闭过程的理想位置。
通过使用最新的 EFD 模拟技术，TRI-CHECK 系列的设计得到永久性改进并适应客户的相关要求，以便客户获得个性化定制的产品。
TRI-BLOCK 系列可在阀壳中实现冗余关闭。TRI-CON 系列的两个蝶阀，采用经过验证的三偏心金属密封原理和集成的中间膨胀（排放口），可以在一个阀门中实现。
该阀可以用两个截止阀和一个连接件来代替实践中经常使用的解决方案。仅需要一个驱动器这一事实也非常重要。
Zwick TRI-BLOCK 系列的独特设计，具体表现为两个蝶阀的轴之间的机械连接，使得仅用一个驱动/齿轮装置操作成为可能，并且仍然在两个蝶阀中实现 100% 密封性.
