瑞典SKF单列圆柱滚子轴承NU 2304 ECP
瑞典SKF单列圆柱滚子轴承NU 2304 ECP

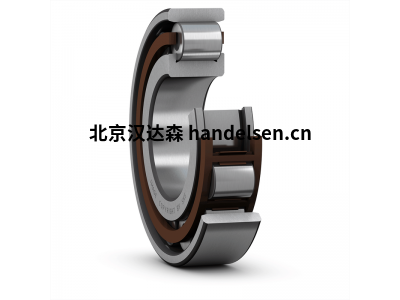

产品图片：
瑞典SKF单列圆柱滚子轴承NU 2304 ECP
| 仲宇 QQ：3254435935 手机：13002495941 电话：010-64714988-225 传真：010-64714988-668 邮件：tk9@handelsen.cn |
 |
 |
经过精心设计和测试，低温运行、更平稳，使用寿命可延长至三倍
使用我们的 SKF Explorer 性能等级的圆柱滚子轴承 NU 和 NJ 10 系列，您可以在工作温度、使用寿命、降低噪音、速度性能、润滑需求以及减小尺寸的可能性方面获得明显差异化优势。
单列圆柱滚子轴承
- P: 玻璃纤维增强 PA66 保持架
尺寸
尺寸
| d |
20 mm
|
内径 |
|---|---|---|
| D |
52 mm
|
外径 |
| B |
21 mm
|
宽度 |
| D1 |
≈41.85 mm
|
内圈肩部直径(NU, NJ, NUP, NUB,NF, NJF) |
| F |
27.5 mm
|
内圈滚道直径(NU, NJ, NUP, NUB, NJF) |
| r1,2 |
min.1.1 mm
|
外圈内径 (NU, NJ, NUP, NUB, NJF) |
| r3,4 |
min.0.6 mm
|
内圈（最小）内径 (NU, NJ, NUB, NJF) |
| s |
max.1.9 mm
|
正常位置轴承套圈相对于其他套圈许可轴向位移 |
挡肩尺寸
| da |
min.24.1 mm
|
隔块衬套（所有）最小许可外直径 |
|---|---|---|
| da |
max.26.2 mm
|
隔块衬套 (NU, NJ, NUB, NJF) 最大许可外直径 |
| db |
min.29 mm
|
轴肩最小许可外直径 (NU, NJ, NUP, NUB; 不适合于圆锥孔) |
| Da |
max.45.4 mm
|
轴承座肩或隔块衬套（所有）最大的许可内直径 |
| ra |
max.1 mm
|
轴承基座和轴承座肩之间过渡段的最大允许半径(NU, NJ, NUP, NUB) |
| rb |
max.0.6 mm
|
轴承基座和轴肩之间的过渡段之间的最大允许半径[(N, NF, NJF) - mCRB; 所属为 LSB] |
数据计算
| 基本额定动载 | C |
47.5 kN
|
|---|---|---|
| 基本额定静载 | C0 |
38 kN
|
| 疲劳载荷限值 | Pu |
4.8 kN
|
| 参考转速 |
15 000 r/min
|
|
| 极限转速 |
18 000 r/min
|
|
| 计算系数 | kr |
0.25
|
| 限制值 | e |
0.3
|
| 轴向载荷系数 | Y |
0.4
|
