瑞典SKF超精密角接触球轴承706 ACD/HCP4A
瑞典SKF超精密角接触球轴承706 ACD/HCP4A
SKF制造的超精密角接触球轴承，涵盖轴径尺寸为6–360 mm。 由于应用需求的不同，因此，在众多的执行标准中，SKF的超精密角接触球轴承分类包括四个ISO尺寸系列。 轴承设计和变型提供广泛的选择，使其能够融入到需要使用精密轴承的几乎每一台机床和其他应用中。
单列SKF超精密角接触球轴承（图 1）和所有角接触球轴承一样为非分离型，在内圈和外圈上有滚道，且内外圈在轴承轴向作相对位移。这意味着，除了径向载荷外，此轴承还能够承受作用在单方向上的轴向载荷。此轴承中的径向载荷引起的轴向力，需要反作用力来维持平衡。因此，角接触球轴承通常用另一个轴承调节或成组使用。
产品参数：

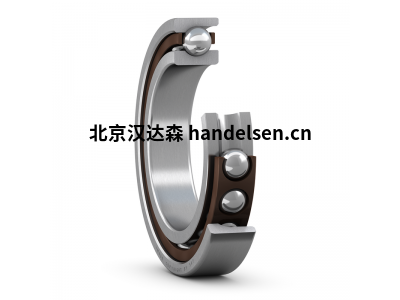

产品照片：
瑞典SKF超精密角接触球轴承706 ACD/HCP4A
| 仲宇 QQ：3254435935 手机：13002495941 电话：010-64714988-225 传真：010-64714988-668 邮件：tk9@handelsen.cn |
 |
 |
单列SKF超精密角接触球轴承（图 1）和所有角接触球轴承一样为非分离型，在内圈和外圈上有滚道，且内外圈在轴承轴向作相对位移。这意味着，除了径向载荷外，此轴承还能够承受作用在单方向上的轴向载荷。此轴承中的径向载荷引起的轴向力，需要反作用力来维持平衡。因此，角接触球轴承通常用另一个轴承调节或成组使用。
一个或两个轴承套圈上肩部的高度可以是不同的。每一个轴承带有最大数量的球，这些球通过一个窗式保持架引导。
产品参数：
尺寸
| d |
6 毫米
|
内径 |
|---|---|---|
| D |
17 毫米
|
外径 |
| B |
6 毫米
|
宽度 |
| d1 |
9.5 毫米
|
内圈肩部直径（最大侧面） |
| d2 |
9.5 毫米
|
内圈肩部直径（最小侧面） |
| D1 |
13.5 毫米
|
外圈肩部直径（大侧面） |
| r1,2 |
最小0.3 毫米
|
内圈最大侧面倒角尺寸 |
| r3,4 |
最小0.15 毫米
|
外圈-最小侧面倒角尺寸 |
| 一个 |
5.7 毫米
|
距离压力点 |
挡肩尺寸
| d一个 |
最小8 毫米
|
轴挡肩直径 |
|---|---|---|
| db |
最小8 毫米
|
轴挡肩直径 |
| D一个 |
麦克斯。15 毫米
|
轴承座挡肩尺寸 |
| Db |
麦克斯。16.2 毫米
|
轴承座挡肩尺寸 |
| r一个 |
麦克斯。0.3 毫米
|
倒角半径 |
| rb |
麦克斯。0.15 毫米
|
倒角半径 |
| dn |
10.3 毫米
|
润滑脂喷嘴位置 |
数据计算
| 基本额定动载 | C |
1.95 千牛
|
|---|---|---|
| 基本额定静载 | C0 |
0.75 千牛
|
| 疲劳载荷限值 | P在 |
0.024 千牛
|
| 润滑脂润滑可达转速 |
130 000转/分钟
|
|
| 油气润滑法可达转速 |
190 000转/分钟
|
|
| 接触角 | 一个 |
25 °
|
| 球直径 | D在 |
3.175 毫米
|
| 页数 | 跟 |
8
|
| 参考润滑脂量 | G裁判 |
0.09 立方厘米
|
| 预载荷等级 A | G一个 |
10 氮
|
|---|---|---|
| 预载荷级别 A 的静态轴向刚度 |
21 牛顿/微米
|
|
| 预载荷等级 B | GB |
20 N
|
| 预载荷等级 B 的静态轴向刚度 |
29 牛顿/微米
|
|
| 预载荷等级 C | GC |
40 N
|
| 预载荷级别 C 的静态轴向刚度 |
37 N/μm
|
|
| 预载荷等级 D | GD |
80 N
|
| 预载荷级别 D 的静态轴向刚度 |
49 牛顿/微米
|
