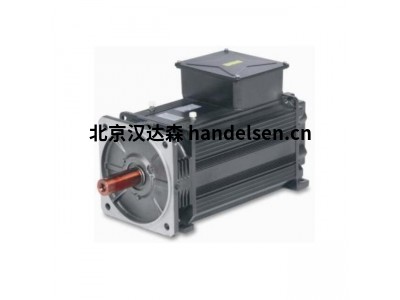

OEMER 异步伺服电机QCAvs-QCAvp系列 QcaVs 90MA
产品介绍
逆变电源用异步伺服电机QCAvs-QCAvp系列
逆变电源用异步伺服电机QCAvs-QCAvp系列
| 郭浪 QQ：2853369882 手机：18518269212 电话：010-64714988-196 传真：010-84786709-667 邮件：sales16@handelsen.cn |
 |
 |
QCAVS Sincrovert® 系列的三相异步伺服电机满足现代机器和高产量工厂的紧凑和动态性能要求。
电机的外部四边形结构为压铸成型和加工的铝制外壳，以优化冷却和散热，在框架结构上加工有径向通风翅片，用于自然散热（无电风扇）。
定子和转子的磁性叠片几何结构旨在确保高性能、极低惯性、高过载以及无扭矩波动的正常和流畅运行。
这些电机可以安装多种附件和选件，包括编码器、制动器、温度传感器、电源连接器、特殊轴和法兰、更高的机械防护等级等……也可根据要求提供定制版本，以满足特定的机械和电气 要求。
QCAVS Sincrovert® 电机的优点：
▪ 由铝制成，重量轻，带有集成散热片或通风管道。
▪ 高度动态
▪ 极其紧凑
▪ 现代设计
▪ 非常坚固的结构部件，专为逆变器和变速电机而设计。
▪ 简单且非常强大的组件
本系列电机的主要使用行业：
▪ 医药行业
▪ 木工
▪ 玻璃制品
▪ 机械
▪ 处理和储存
▪ 加工塑料
▪ 纺织品
▪ 起重
典型的使用领域：
▪ 包装和包装厂
▪ 自动存储系统
▪ 处理和加工织物的机器
▪ 配料泵和进料器
▪ 玻璃加工机
▪ 机械手
交流三相方框异步伺服电机- QcaVs- QcaVp系列通用参数：
低惯量感应伺服电机，仅适用于逆变器应用。（不允许不带逆变器直接在线连接）
轴高： 63, 71, 80, 90, 100, 112mm
功率： 0,2…6,3kW
扭矩： 1…17Nm
重量： 4,9…35kg
极数： 2, 4
基本转速： 1500, 2000, 3000, 4000, 5000rpm
电源电压： 400Vac – 230V….330V按要求
接线方式： 星形，三角形/星形适用于指定型号
电气连接： 电源连接器高达 71A，用于 71B…90L 的三角形/星形连接的 Nr.6 端子
安装方式： 仅B5
振动度： R、S
防护等级：IP 54 IP55
冷却方式：QCAVP 和 QCAVS：63SA…71A，非通风 IC 410；QCAVS：71B…90L - IC 416，轴流风扇 1-ph 230V 50/60Hz
平衡方式： 半键、全键或无键可按要求
环境温度： -20…+40°C
定子材料： 铝
覆盖材料： 铝
轴钢： C45
接线盒位置： 标准位置顶部安装
可用选项： 编码器、PTC、KTY84-130、驻车制动器
具体型号：
OEMER QcaVs 63SA
OEMER QcaVs 63SB
OEMER QcaVs 63M
OEMER QcaVs 71A
OEMER QcaVs 71B
OEMER QcaVs 80S
OEMER QcaVs 80M
OEMER QcaVs 90MA
OEMER QcaVs 90MB
OEMER QcaVs 90L
OEMER QcaVp 71A
OEMER QcaVp 80B
OEMER QcaVp 100M
OEMER QcaVp 112S
OEMER QcaVp 112M
逆变电源用三相异步电动机QCA系列
QCA Sincrovert® 系列三相异步电机经过专门设计和制造，可变速使用，由逆变器供电。
获得专利的四边形电机框架由两部分组成，包括前后盖和轴承支撑。
电机通过集成在压铸铝外壳中的通风管道进行冷却，保证了极其高效和均匀的热交换、低噪音和两个方向引导气流的可能性。
QCA 系列电机以非常现代的线性设计保证了最高的性能和可靠性。电机的整个结构，包括通风装置和接线盒，都设想使用定制的压铸铝部件，以确保重量轻和最佳散热效果，并且是非常高质量的产品。
QCA Sincrovert® 电机的优点：
▪ 压铸铝四边形结构，重量轻，带有用于优化冷却的集成通风管道。
▪ 现代设计。
▪ “标准化”设计，兼容所有 IEC 电机。
▪ 非常坚固的结构部件，专为逆变器和变速电机而设计。
本系列电机的主要使用行业：
▪ 食品
▪ 化学
▪ 医药行业
▪ 木工
▪ 机械
▪ 加工塑料
▪ 纺织品
▪ 起重和运输
典型的使用领域：
▪ 收卷机和开卷机
▪ 灌装系统喂料器
▪ 物料螺旋配料机
▪ 包装和包装厂
▪ 机床及配件
▪ 处理和加工织物的机器
▪ 用于运输材料的传送带
▪ 配料泵和进料器
▪ 起重和存储系统
▪ 横式桥式起重机
交流三相方格异步电动机QCA系列通用参数：
方形感应电机，仅适用于逆变器应用。（不允许不带逆变器的直接在线连接）
轴高： 71, 80, 90, 100mm
功率： 0.12…9,5kW
扭矩： 1,2…36,5Nm
重量： 7…33kg
极数： 2, 4, 8
基本转速： 750, 1500, 3000rpm 50Hz 1300, 2600, 5200rpm 87Hz
电源电压： 230/400Vac 50Hz…270/460Vac 60Hz – 400V 87Hz
接线方式： 三角/星形
电气连接： 用于三角形/星形连接的 Nr.6 端子。 装入铝制接线盒中
振动度： R、S
防护等级：IP 54 IP55
冷却方式：IC 416，轴流风扇 1-ph 230V 50/60Hz
平衡方式： 半键、全键或无键可按要求
环境温度： -20…+40°C
定子材料： 铝
覆盖材料： 铝
轴钢： C45
接线盒位置： 标准位置顶部安装，根据要求侧面安装
可用选项： 编码器、PTC、KTY84-130、径流式风扇、驻车制动器
具体型号：
OEMER QCA 71 A/2
OEMER QCA 71 B/2
OEMER QCA 80 A/2
OEMER QCA 80 B/2
OEMER QCA 90 SA/2
OEMER QCA 90 LA/2
OEMER QCA 100 LA/2
OEMER QCA 100 M/2
OEMER QCA 71 A/4
OEMER QCA 71 B/4
OEMER QCA 80 A/4
OEMER QCA 90 SA/4
OEMER QCA 90 LA/4
OEMER QCA 90 X/4
OEMER QCA 100 LA/4
OEMER QCA 100 M/4
OEMER QCA 100 M/4
