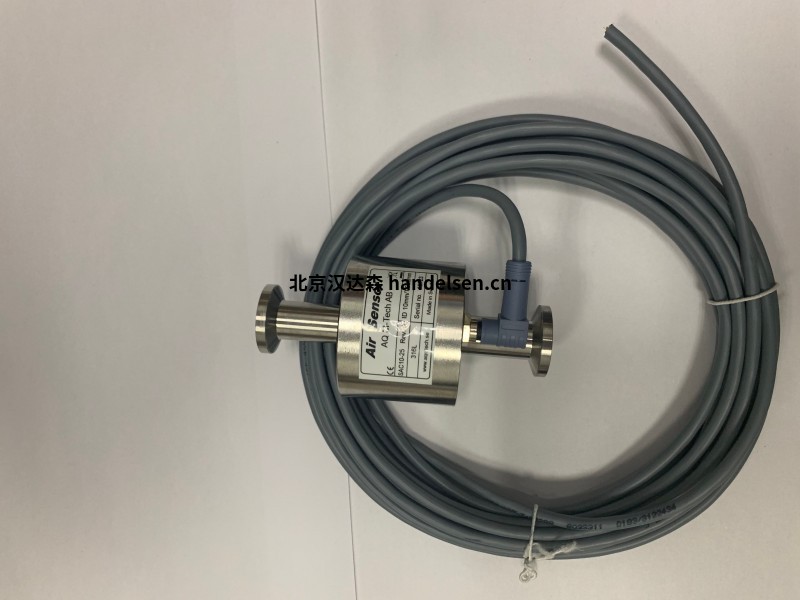

瑞典AQ 空气传感器



瑞典AQ空气传感器工作无需直接接触液体。在传感器上流动的液体使用声波进行监测。声波记录存在的气体和颗粒，结果显示在一个外部控制单元。

瑞典AQ空气传感器结构紧凑，可从一体式转动而成内部完全光滑，Ra <0.4um。所有接液部件均由耐酸钢或聚丙烯制成。

瑞典AQ空气传感器可以是CIP（就地清洁），钢制空气传感器可以是SIP（蒸汽就位）到130°C。 AQ空气传感器具有2.1B的完全可追溯性证书（聚丙烯）和3.1B证书（316 L钢）

所有连接均为标准三夹连接它提供了良好的无菌，使其易于组装并拆卸。 空气传感器采用耐酸钢制成带连接器（瑞典AQ 传感器 SAC系列）或不带连接器（瑞典AQ 传感器 FCS系列）。



AQ空气传感器可以设置在不同的水平灵敏度。 传感器检测到最大灵敏度气泡小至2毫米。在低灵敏度下，传感器检测有无液体。



AQ空气传感器可用于生物制药工业和不同的过程工业：•泵护罩•气泡传感器，AQ空气传感器同时还可应用于爆炸性环境。

电缆
空气传感器的电缆连接到危险区域。 最大电缆长度为40米。该
电缆屏蔽很重要，因为它可以防止外部噪声进入。 如果电缆延长，请使用相同或
类似电缆类型（4导体带共用屏蔽）。
注意！ 未屏蔽的电缆部分最大应为40mm。



安装空气传感器

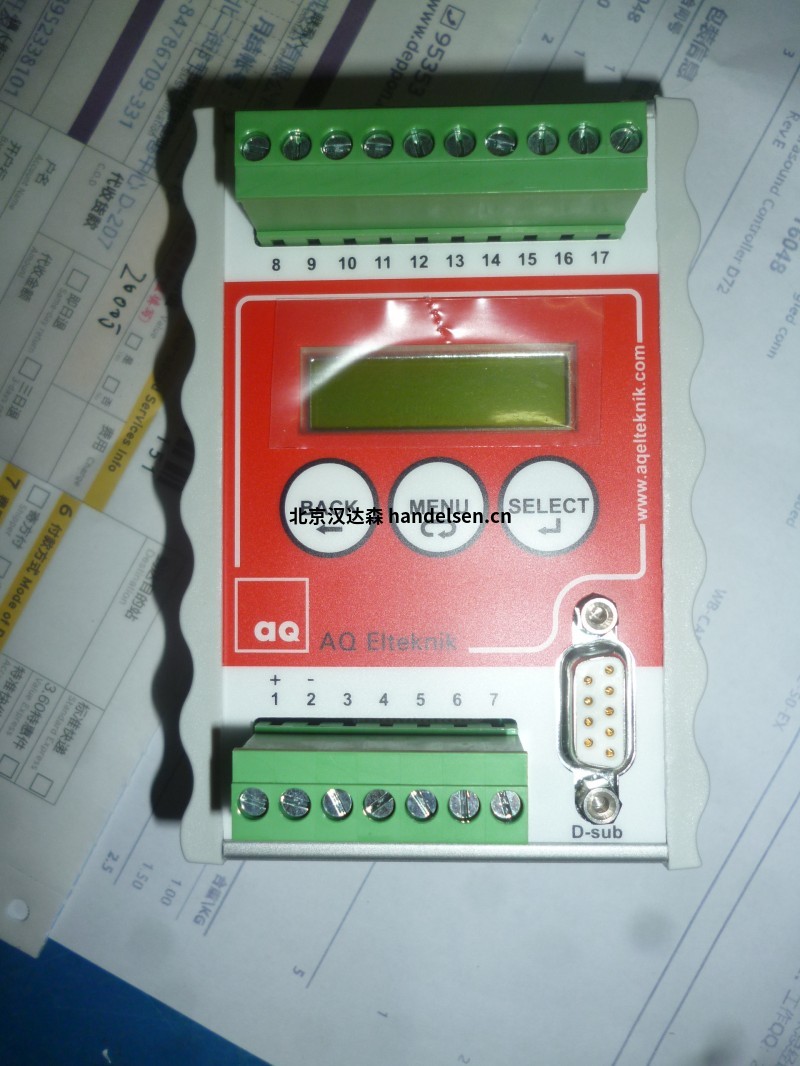

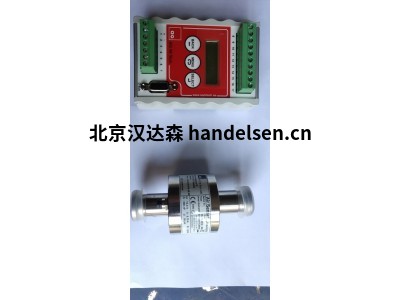

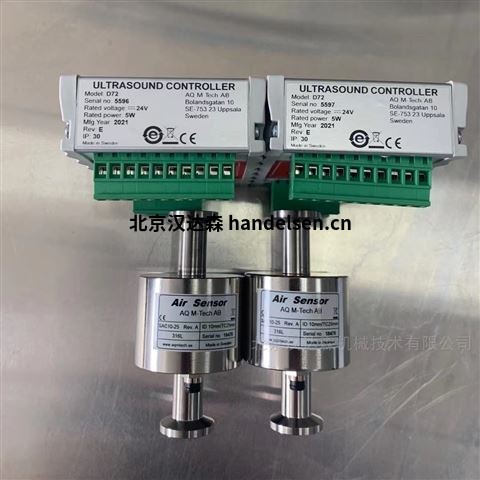

一个或两个空气传感器可以连接到一个超声控制器D72、DP72或D128。空气传感器有TC连接（三夹子），正确安装和连接空气传感器以避免泄漏是很重要的。在安装空气传感器时，也有必要考虑到外部加热和冷却源。空气传感器的设计是在正常大气压力（0.8巴-1.1巴）下使用，氧气含量正常。

应由具备必要知识的人进行安装。



垂直或水平安装

我们建议将空气传感器垂直安装，因为气泡在里面徘徊的风险较低。

然而，如果空气传感器安装在水平方向，空气传感器的旋转方向是很重要的。为了在缓慢的流速下获得最大的气泡敏感度，当空气传感器安装在水平方向时，空气传感器应该旋转，使电缆接头在上面。如果想在慢速流速下获得较低的灵敏度，可以将空气传感器转到电缆接头向下。



气泡检测原理
通过使用超声波监测流过空气传感器的液体中的气泡。
在空气传感器内部，两个低强度超声波束在方向上穿过液体路径传输垂直于液体流动。
如果气泡移动到超声波束中的一个，则超声波将被部分偏转并且强度为超声波减少。 控制器不断测量超声波的强度，如果它变成了低于阈值，它会检测到气泡。 液体中的致密颗粒也会使超声波偏转并且可以因此被检测到。 为了实现对气泡的非常低的灵敏度，使用不同的技术来测量阻尼效果液体对空气传感器壁的振动有影响。



灵敏度

气泡的灵敏度可以设置为高，中，低，非常低和非常低。

在灵敏度设置为高的情况下，可以检测到直径约为2mm或更大的单个气泡通过空气传感器。

在灵敏度设定为中等的情况下，可以检测到直径约3mm或更大的单个气泡。

在灵敏度设置为低的情况下，可以检测到直径约10mm的单个气泡。灵敏度低通过要求两个探测器同时检测气泡，在空气传感器中实现。

一起发现许多小气泡就像是一个大泡泡一样。如果有很多气泡，甚至可以检测到微小的（微观）气泡。当使用非常低的灵敏度时，空气传感器应安装垂直液体流量，否则，空气传感器内部留下的液滴可被检测为液体。灵敏度非常低适用于直径<14 mm的空气传感器。

空气传感器

通过超声波监测流经空气传感器的液体，并监测是否存在气泡或气泡的存在。

通过连接的超声波控制器检测到颗粒。空气传感器可靠且容易来使用。它是由一体成型的，内部完全光滑，Ra值低。

空气传感器SAC、CCS、FCS采用316L不锈钢材质，可进行蒸汽消毒。

空气传感器FCS和空气传感器FCP的电缆是固定的，不可拆卸。

空气传感器CCS有一根带接头的固定电缆。



操作温度范围* SAC、FCS、CCS：0℃～100℃

              PAC、FCP：0℃～80℃。

最高温度范围* SAC、FCS、CCS：-20℃～130℃（130C时：最长总时间500小时）

              PAC、FCP：-20℃至80℃

最高压力      SAC, FCS, CCS: 1Mpa / 10 bar  在最高温度下。

              PAC、FCP：700kPa 20℃、500kPa 50℃、50kPa 80℃

防护等级      IP67

管材表面处理（Ra值）SAC、FCS、CCS：<0,375微米/<15微英寸。

                     PAC、FCP：<1微米/<40微英寸。

标准的管子连接方式是TC，但也可根据要求提供定制的管子连接方式。

空气传感器SAC和FCS的润湿部分由316L不锈钢制成，等级为EN 1.4404，但也可以是不锈钢。

可订购其他不锈钢牌号的产品，例如：316L - EN 1.4435或904L - EN 1.4539。

空气传感器CCS的润湿部分由316L不锈钢制成，等级为EN 1.4435。

空气传感器PAC和FCP的润湿部分由聚丙烯（PP）制成。



连接空气传感器



使用障碍物连接空气传感器Ex

超声控制器D72或DP72未经过认证，必须使用本质安全屏障进行连接

空气传感器Ex。 下图显示了如何通过两个屏障连接两个空气传感器SAC。 它是

重要的是根据EN 60079-14安装屏障和传感器，并总结电压和电压

根据附录B的电流。

每个空气传感器都需要一个齐纳屏障。

在图中，D72 / DP72和屏障之间的电缆类型与屏障之间的类型相同

和空气传感器。 如果使用其他电缆类型，则必须屏蔽。 电缆的非屏蔽部分不应该长时间不必要。



选择障碍

必须根据EN 60079-14选择屏障，但也有测量注意事项

选择障碍：

1.屏障必须使用电阻电流限制。

2.屏障必须是针对无偏的交流电流相对地面。

3.屏障电压应尽可能高。 （最小±8V AC）

4.阻隔性应尽可能低。 （最多110？）

屏障必须尽可能少地衰减2MHz。 对地的势垒电容应尽可能低。

推荐屏障：Pepperl + Fuchs Z960。



防爆barriershields

屏蔽铝板必须放在属于每个超声波的每组屏障外面

控制器D72 / DP72。

齐纳阻挡层没有屏蔽，因此如果没有屏蔽铝板，则可以传递噪声

属于不同D72 / DP72的障碍之间。 电缆的未屏蔽部分也应短

防止在不同的D72 / DP72之间传输噪音。

屏蔽铝板必须单独订购，产品编号：Ex-barrierhield。

Ex-barrierhield卡在DIN导轨上，靠近本质安全的齐纳屏障



空气传感器用于设备组IIB和设备组1 / 2G。

传感器导管的内部设计为暴露于区域0，其余部分暴露于区域1。

传感器正在将超声波发送到0区。请注意，超声控制器D72未经过Ex认证，必须使用屏障连接空气传感器。 传感器内部的本质安全电路与地隔离。



应遵守安全和维护防爆电气设备的通用规定。 （欧洲国家的EN 60079-14和EN 60079-17与CENELEC相连）。 具有所需知识的人员应执行安装。



特殊使用条件：

1）空气传感器的外壳必须通过导管系统中的安装件接地。

2）安装时必须考虑任何外部加热源，以不超过最大环境温度

传感器温度+ 60°C



在Air Sensor Ex上写的标签信息

瑞典制造的空气传感器

防爆等级C II 1/2 G Ex ib IIB T4

SP编号   SP08ATEX3637X

运输温度 Tamb：-20至+ 60°C

最大输入电压Ui：13.0 V.

最大电流输入Ii：0,70 A.

最大功率输入Pi：1,20 W.

内部电容Ci：50 nF

内部电感Li：50μH

AQ空气传感器，PP（聚丙烯）



瑞典AQ 传感器 FCP4-25    内径：Ø4mm 外径：Ø40mm 卡盘连接：25 标准线缆：5m，

瑞典AQ 传感器 FCP4-25-EX 内径：Ø4mm 外径：Ø40mm 卡盘连接：25 标准线缆：5m，

瑞典AQ 传感器 FCP6-25    内径：Ø6mm 外径：Ø40mm 卡盘连接：25 标准线缆：5m，

瑞典AQ 传感器 FCP6-25-EX 内径：Ø6mm 外径：Ø40mm 卡盘连接：25 标准线缆：5m，

瑞典AQ 传感器 FCP10-25    内径：Ø10mm 外径：Ø40mm 卡盘连接：25 标准线缆：5m，

瑞典AQ 传感器 FCP10-25-EX 内径：Ø10mm 外径：Ø40mm 卡盘连接：25 标准线缆：5m，

瑞典AQ 传感器 FCP14-25    内径：Ø14mm 外径：Ø40mm 卡盘连接：25 标准线缆：5m，

瑞典AQ 传感器 FCP14-25-EX 内径：Ø14mm 外径：Ø40mm 卡盘连接：25 标准线缆：5m，

瑞典AQ 传感器 FCP22-50    内径：Ø22mm 外径：Ø76mm 卡盘连接：50 标准线缆：5m，

瑞典AQ 传感器 FCP22-50-EX 内径：Ø22mm 外径：Ø76mm 卡盘连接：50 标准线缆：5m，

瑞典AQ 传感器 FCP38-64    内径：Ø38mm 外径：Ø76mm 卡盘连接：64 标准线缆：5m，

瑞典AQ 传感器 FCP38-64-EX 内径：Ø38mm 外径：Ø76mm 卡盘连接：64 标准线缆：5m，



AQ空气传感器，316L（耐酸钢），带固定电缆



瑞典AQ 传感器 FCS10-25    内径：Ø10mm 外径：Ø51mm 卡盘连接：25 标准线缆：5m，

瑞典AQ 传感器 FCS10-25-EX 内径：Ø10mm 外径：Ø51mm 卡盘连接：25 标准线缆：5m，

瑞典AQ 传感器 FCS16-25    内径：Ø16mm 外径：Ø51mm 卡盘连接：25 标准线缆：5m，

瑞典AQ 传感器 FCS16-25-EX 内径：Ø16mm 外径：Ø51mm 卡盘连接：25 标准线缆：5m，

瑞典AQ 传感器 FCS16-50    内径：Ø16mm 外径：Ø64mm 卡盘连接：50 标准线缆：5m，

瑞典AQ 传感器 FCS16-50-EX 内径：Ø16mm 外径：Ø64mm 卡盘连接：50 标准线缆：5m，

瑞典AQ 传感器 FCS22-50    内径：Ø22mm 外径：Ø64mm 卡盘连接：50 标准线缆：5m，

瑞典AQ 传感器 FCS22-50-EX 内径：Ø22mm 外径：Ø64mm 卡盘连接：50 标准线缆：5m，

瑞典AQ 传感器 FCS35-50    内径：Ø35mm 外径：Ø64mm 卡盘连接：50 标准线缆：5m，

瑞典AQ 传感器 FCS35-50-EX 内径：Ø35mm 外径：Ø64mm 卡盘连接：50 标准线缆：5m，

瑞典AQ 传感器 FCS46-64    内径：Ø46mm 外径：Ø76mm 卡盘连接：64 标准线缆：5m，

瑞典AQ 传感器 FCS46-64-EX 内径：Ø46mm 外径：Ø76mm 卡盘连接：64 标准线缆：5m，



AQ空气传感器，316L（耐酸钢）带连接器



瑞典AQ 传感器 SAC4.5-25    内径：Ø4.5mm 外径：Ø38mm 卡盘连接：25 标准线缆：7m，

瑞典AQ 传感器 SAC6-25    内径：Ø6mm 外径：Ø38mm 卡盘连接：25 标准线缆：7m，

瑞典AQ 传感器 SAC8-25    内径：Ø8mm 外径：Ø38mm 卡盘连接：50 标准线缆：7m，

瑞典AQ 传感器 SAC10-25    内径：Ø10mm 外径：Ø51mm 卡盘连接：25 标准线缆：7m，

瑞典AQ 传感器 SAC10-25-EX 内径：Ø10mm 外径：Ø51mm 卡盘连接：25 标准线缆：7m，

瑞典AQ 传感器 SAC16-25    内径：Ø16mm 外径：Ø51mm 卡盘连接：25 标准线缆：7m，

瑞典AQ 传感器 SAC16-25-EX 内径：Ø16mm 外径：Ø51mm 卡盘连接：25 标准线缆：7m，

瑞典AQ 传感器 SAC16-50    内径：Ø16mm 外径：Ø64mm 卡盘连接：50 标准线缆：7m，

瑞典AQ 传感器 SAC16-50-EX 内径：Ø16mm 外径：Ø64mm 卡盘连接：50 标准线缆：7m，

瑞典AQ 传感器 SAC22-50    内径：Ø22mm 外径：Ø64mm 卡盘连接：50 标准线缆：7m，

瑞典AQ 传感器 SAC22-50-EX 内径：Ø22mm 外径：Ø64mm 卡盘连接：50 标准线缆：7m，

瑞典AQ 传感器 SAC35-50    内径：Ø35mm 外径：Ø64mm 卡盘连接：50 标准线缆：7m，

瑞典AQ 传感器 SAC35-50-EX 内径：Ø35mm 外径：Ø64mm 卡盘连接：50 标准线缆：7m，

瑞典AQ 传感器 SAC46-64    内径：Ø46mm 外径：Ø76mm 卡盘连接：64 标准线缆：7m，

瑞典AQ 传感器 SAC46-64-EX 内径：Ø46mm 外径：Ø76mm 卡盘连接：64 标准线缆：7m，

瑞典AQ 传感器 SAC60-77    内径：Ø60mm 外径：Ø102mm 卡盘连接：77 标准线缆：7m，

瑞典AQ 传感器 SAC60-77-EX 内径：Ø60mm 外径：Ø102mm 卡盘连接：77 标准线缆：7m，









AQ空气传感器，PP（聚丙烯）



瑞典AQ 传感器 PAC4-25    内径：Ø4mm 外径：Ø50mm 卡盘连接：25 标准线缆：7m，

瑞典AQ 传感器 PAC6-25    内径：Ø6mm 外径：Ø50mm 卡盘连接：25 标准线缆：7m，

瑞典AQ 传感器 PAC10-25    内径：Ø10mm 外径：Ø50mm 卡盘连接：25 标准线缆：7m，

瑞典AQ 传感器 PAC14-25    内径：Ø14mm 外径：Ø50mm 卡盘连接：25 标准线缆：7m，

瑞典AQ 传感器 PAC22-50    内径：Ø22mm 外径：Ø76mm 卡盘连接：50 标准线缆：7m，

瑞典AQ 传感器 PAC38-64    内径：Ø38mm 外径：Ø84mm 卡盘连接：64 标准线缆：7m，



AQ空气传感器，PP（聚丙烯）



瑞典AQ 传感器 APS4-25     内径：Ø4mm 外径：Ø49mm 卡盘连接：25 标准线缆：7m，

瑞典AQ 传感器 APS6-25     内径：Ø6mm 外径：Ø49mm 卡盘连接：25 标准线缆：7m，

瑞典AQ 传感器 APS10-25    内径：Ø10mm 外径：Ø49mm 卡盘连接：25 标准线缆：7m，

瑞典AQ 传感器 APS16-25     内径：Ø16mm 外径：Ø49mm 卡盘连接：25 标准线缆：7m，

瑞典AQ 传感器 APS22-50    内径：Ø22mm 外径：Ø54mm 卡盘连接：50 标准线缆：7m，
