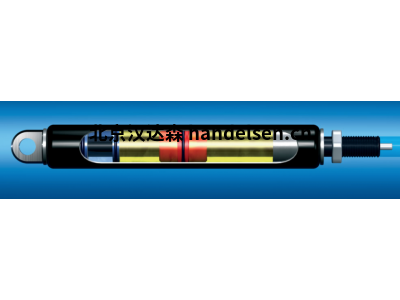

Bansbach可锁定牵引弹簧

Bansbach可锁定牵引弹簧

功能：

　　可锁定的气体牵引弹簧在整个行程中连续可调节。可锁定的气体牵引弹簧可以通过推动释放销来释放。当活塞阀打开时，气体或油可以流过活塞，活塞杆将入。由于可靠性高，这种类型的弹簧优先用于医疗设备。

祁佳强 QQ：2850590582   手机：17744536447 电话：010-64714988-216 传真：010-64714988-668 邮件：tk5@handelsen.cn

　　拉入力：100-4000 N (取决于活塞杆/气缸直径)

　　推拉方向的锁紧力最大 10.000 N

　　中风：10-350 毫米

　　发布旅行：短释放可能

　　释放行程< 1mm

　　活塞

　　杆/气缸直径：10/28 和 14/40

　　速度/阻尼：正常

　　快

　　慢

　　连接部件：活塞杆的螺纹为 MF10x1x18，适用于活塞杆 Ø 10，或 MF14x1，5x20，用于活塞杆 Ø 14。

　　在这里为您的气体牵引弹簧找到合适的连接。

　　可锁定气体牵引弹簧

　　K0B1ZK3100338001*250N

　　螺

　　纹活塞杆连接

　　件

　　气缸型速度/

　　阻尼活塞杆直径 /

　　气缸直径

　　行程

　　A 毫米插入

　　长度(**见下文)EL2

　　mm索引

　　号

　　(*见下文)拉入力

　　F (N)推动

　　方向

　　锁

　　紧力(N拉

　　力方向锁

　　紧力(N)

　　K0 =

　　MF 10x1x18

　　O0 =

　　MF 14x1，5x20

　　请参阅连接部件中新至于

　　可锁定的

　　氮气

　　弹簧3 = 10/28

　　B = 14/4010-350 根据需要3 =

　　2x 行程+ 126 mm

　　B =

　　2x 行程 + 141 mm 拉入

　　式 100-4000

　　根据需要，在插入位置前

　　测量 5mm，力范围

　　取决于尺寸

　　3= 100-1500N

　　B= 200-4000N

　　牵引力：加长 + 约高出 60%

　　10.00010.000

　　**注意：计算延长长度

　　断续器

　　总长度是在插入活塞杆时计算的。请添加连接部件的长度，以找出总长度。

　　断续器

　　长度 EL2 = 测量时不带铰链眼和螺纹
