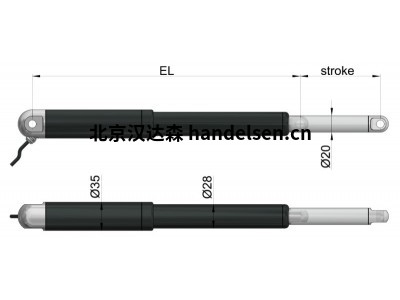

Bansbach执行器easyE 35

Bansbach执行器easyE 35

特征：

　　行程：50、100、150、200、250、300、350、400、500 和 750mm(其他可根据要求提供)

祁佳强 QQ：2850590582   手机：17744536447 电话：010-64714988-216 传真：010-64714988-668 邮件：tk5@handelsen.cn

　　材料：

　　电机和执行器管均为粉末涂层钢或不锈钢

　　活塞杆为铝

　　制 前后支架均为PA、铝或不锈钢

　　防护等级：IP66(标准)，恶劣环境(符合 IP68 和 IP69 标准)

　　工作温度

　　： -20ºC 至 +70ºC

　　存储： -40ºC 至 +70ºC

　　电缆： 1 米， 2X0.52 毫米² (AWG20)， 直径 = 4.8 毫米， 黑色， Molex Mini-Fit Jr. 6 针

　　弯曲半径：6x 电缆直径

　　最大静载荷/自锁力：PA支架：2000N Alu/AISI：5400N，取决于推应用的行程长度

　　占空比：使用时最多 10% 或 2 分钟，然后休息 18 分钟

　　速度和力

　　24VDC(最大 28VDC) - 最大负载电流：1.8A

　　齿轮比CDEFGH

　　力(推拉力)[N]12040060090016002200

　　最大负载下的速度 [毫米/秒]3316127,543

　　行程长度>400mm的最大负载限制：1000N

　　12VDC(最大 14VDC)- 最大负载电流：3.6A

　　齿轮比CDEFGH

　　力(推拉力)[N] 40060090015002000

　　最大负载下的速度 [毫米/秒] 1697,53,52,5

　　行程长度>400mm的最大负载限制：1000N

　　推荐的安装方法

　　不要将执行器夹在卡套管上

　　始终保持两个支架以相同的方向安装，并确保齐平安装执行器

　　支架必须始终能够在安装过程中在轴上旋转

　　请注意：

　　没有过流保护的电源可能会在机械端停止或以其他方式过载时对执行器造成严重损坏

　　径向力可能会对性能产生不利影响或导致执行器损坏

　　保持活塞管清洁

　　较长的电缆长度可能会导致电压下降，从而影响执行器的性能

　　对于医疗应用(IEC60601-1、ANSI/AAMI/ES60601-1、CAN/CSA-C22.2 No60601-1)：

　　工作温度 +5ºC 至 +48ºC，相对湿度 20% - 70% 大气压

　　= 1atm。仅连接到医学批准的电源，并按照源提供的指南。

　　"恶劣环境"执行器的灰尘和水密封可能会影响其性能

　　所有规格均适用于 25 ºC 环境温度 – 低温可能会影响性能

　　根据负载和应用的不同，由于内部碟形弹簧未完全压缩，标称行程长度和实际行程长度可能会有所不同

　　在使用S2-3控制器时，传动装置和冲程的组合可能会导致"末端极限FW"的使用受到限制
