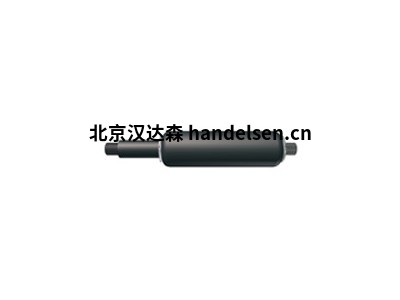

Bansbach阻尼器HB-14/40

品牌Bansbach	有效期至长期有效	最后更新2022-01-27 14:31
浏览次数1

Bansbach阻尼器HB-14/40

祁佳强
QQ：2850590582

手机：17744536447
电话：010-64714988-216
传真：010-64714988-668
邮件：tk5@handelsen.cn

通过在完全伸展或插入位置转动活塞杆来调节阻尼器(仅在完全伸展位置转动Y型)

　　由于结构原因，X型阻尼器的自由行程约为20%。

　　没有自由行程的阻尼器可配备浮动活塞(Y型)。最小延伸力 = 150N。如果是订货，请注明。EL2 = 2.35 x 行程 + 60

　　所选的连接部件必须固定在客户旋转时不会发生。

　　材料：

　　活塞杆：CeramPro®涂层

　　气缸：黑色粉末涂层

　　您可以在此处找到一般信息和技术详细信息

　　可根据要求提供定制规格

　　1. 握住

　　气缸2.通过转动活塞杆来调整阻尼器。如果使用延长的活塞杆进行调整，请在转动过程中稍微拉动活塞杆，直到活塞锁定。如果使用插入的活塞杆进行调整，则必须稍微推动活塞杆，直到其锁定。

　　调整阻尼器：

　　只有在完全插入或扩展的位置才能进行调整

　　阻尼力可以通过转动活塞来调节，如下所述。因此，长度 EL2 将最大延长 6 mm。

　　在调整期间，请注意不要因在极限停止时将其转动得太强而损坏调整段。如果遇到相当大的阻力，请停止调整。

　　X 型阻尼器可在完全插入或扩展位置进行

　　调节。

　　Y型阻尼器可以在完全伸展的位置进行调整。

连接件活塞杆	连接件气缸	型	阻尼选项	大小	中风	断续器	压缩时的最大力	扩展时的最大力
Z0 = 螺纹S5 = 铰链眼 B4 =肘关节L5 = Clevis C8 =铰链头	Z0 = 螺纹S5 = 铰链眼 B4 =肘关节L5 = ClevisC8 =铰链头 J3 =球窝	X = 无浮动活塞Y = 带浮动活塞	A = 扩展 E = 压缩 B = 两个方向	B = 14/40	100毫米 150 毫米 200毫米 300 毫米 400毫米 500毫米 600 毫米 700毫米 800毫米	275毫米* 375毫米 * 475 毫米 * 675毫米 * 875毫米 * 1.075毫米 * 1.275毫米 * 1.475毫米 * 1.675毫米*	10.000N 10.000N 10.000N 10.000N 8.000N 6.000N 4.000N 3.000N 3.000N 3.000N	10.000N 10.000N 10.000N 10.000N 10.000N 10.000N 10.000N 10.000N 10.000N

* 通过调节阻尼，长度可以延长6mm。必须添加任何选定的连接部件（EL1 = EL2 + 连接部件）。必须添加任何选定的连接部件（EL1 = EL2 + 连接部件）
