 　　使用新型微型液压缸，可以在紧凑的结构中实现高力。标准活塞直径为 13 – 24mm，最大压力为 200 bar，可实现高达 9，000N 的力。行程将根据客户的要求单独调整。

祁佳强 QQ：2850590582   手机：17744536447 电话：010-64714988-216 传真：010-64714988-668 邮件：tk5@handelsen.cn

　　通过使用氮气弹簧制造商的众多组件，可提供高灵活性和较短的交货时间。

　　产品特点：

　　活塞直径： 13， 16， 19 和 24 mm

　　行程： 30 - 250 mm

　　功能：双作用

　　工作压力：最大 200 bar(最大 10 秒，占空比 15%)

　　延伸力：高达9.000N

　　流体：矿物油 HL - HLP 符合 DIN51524 标准，可根据要求提供

　　流体温度：-20°C 至 80°C

rame="void" rules="none" cellspacing="0" cellpadding="4" style="max-width: 100%; background-color: rgb(204, 213, 232); border-collapse: collapse; border-spacing: 0px; color: rgb(102, 102, 102); font-family: Muli, Helvetica, Arial, sans-serif; font-size: 16px; background-image: none; width: 772px; vertical-align: top;">

活塞直径	连接件活塞杆	连接件气缸	直径 活塞杆/ 气缸	中风	长度 E （EL1*） 缩回	索引编号*
HZ19	J0	J0	2	150	214	001*
HZ13 = Ø13 HZ16 = Ø16HZ16 = Ø16 HZ19 = Ø19HZ24 = Ø24	查看连接 部件	查看连接 部件	6 = 6/15 0 = 8/19 P = 10/192 = 10/22 5 = 14/28	30-50 40-100 40-190 50-150 50-250	行程 + 55 行程 + 61 行程 + 61 行程 + 64 行程 + 76	*仅重复 订单时必需

*EL1：
总长度是在插入活塞杆时计算的。
请添加连接部件的长度，以找出总长度。

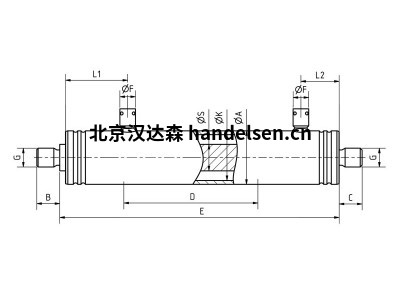

尺寸：

连接：

用于标准高压管的连接器，带插入式联轴器 DN2



最大行程长度：

最大行程长度将根据气缸的力确定，以避免气缸弯曲

rame="void" rules="none" cellspacing="0" cellpadding="4" style="max-width: 100%; background-color: rgb(204, 213, 232); border-collapse: collapse; border-spacing: 0px; color: rgb(102, 102, 102); font-family: Muli, Helvetica, Arial, sans-serif; font-size: 16px; background-image: none; width: 772px; vertical-align: top;">

Ø 活塞	Ø 活塞杆	最大行程为 80 bar	100 bar 时 的最大行程	120 bar 时 的最大行程	最大行程为 140 bar	160 bar 时 最大行程	最大行程为 180 bar	最大行程为 200 bar
13 16 16 19 24	6 8 10 10 14	125 200 350 290 450	105 172 305 246 395	91 152 270 220 352	78 134 245 198 318	66 120 222 180 290	58 107 205 165 266	50 100 190 150 250
