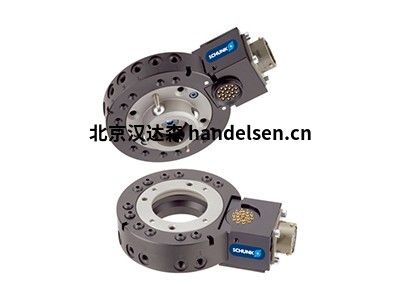

雄克机器人快速换刀侧

名称。雄克机器人快速更换工具侧

型号。SWA-020-000-000

品牌。雄克

原产地。德国 雄克公司



雄克 SCHUNK公司成立于1945年，从仅以材料加工为主的车削车间，经过74年的奋斗和发展，雄克终于成为世界上最大的静压膨胀夹持系统制造商和世界上最大的卡爪生产商，其自动抓取机构的开发和生产始终位于欧洲和世界同行业的前列。如今，雄克在德国和美国拥有四个生产基地，在英国、法国、瑞士、奥地利、瑞典、比利时、荷兰和意大利设有子公司，并在包括中国在内的40多个国家设有代理机构。雄克产品包括：模块、卡盘、卡爪、刀架、中心架、刀架和心轴、气缸、传感器、碳刷、雄克应用领域：机械和自动化。雄克公司的产品主要用于机械和自动化领域，有数千种不同的尺寸可供选择



I. 雄克SCHUNK机器人快速换刀侧SWA-020-000-000产品介绍。

1、雄克SCHUNK机器人快速换刀侧SWA-020-000-000产品简要说明如下。

①快换系统SWS，尺寸：020，快换工具侧，气动的

②流体通道的数量。12

③最大的总负荷。25公斤



2、雄克 SCHUNK机器人快速更换工具侧SWA-020-000-000产品有哪些特点和亮点。

①自动更换末端执行器（如机器人、托盘、真空抓取系统、气动或电动工具和焊枪等），使您的机器人更加灵活。快速更换系统（SWS）由一个快速更换主机（SWK）和一个快速更换法兰（SWA）组成。SWK安装在机器人上，并与安装在工具上的SWA连接。采用专利设计的气动锁定活塞，确保安全连接。一旦连接，电源将通过电气通道自动提供给机器人末端工具。

锁定装置传感器监测：可选，用于锁定状态下的可靠过程监测。

③外壳。采用高强度铝合金，使其重量大大减轻。

④驱动装置：气动，效率高，易操作。

⑤锁紧机构：无负荷锁紧和解锁，确保锁紧状态下的故障安全。

⑥空气通道。由于与外壳一体化，没有干扰外形。也适用于真空。



3、雄克 SCHUNK机器人快速换刀侧SWA-020-000-000产品技术参数和规格等信息见下表。



ID技术参数302323值

建议搬运重量[kg] 25

扭矩Mx最大。[Nm] 169.5

扭矩 My max. [Nm] 169.5

最大扭矩Mz [Nm] 220

夹紧力 [N] 2300

重复精度[毫米] 0.015

重量[公斤] 0.32

锁定时最大距离[mm] 3

空气通道的空气连接螺纹 12x M5

最大允许的XY轴偏移[mm] ± 1

最大允许的角度偏差[°] ± 2

最低环境温度 [°C] 5

最高环境温度 [°C] 60

最小工作压力 [bar] 4.5

最大工作压力[巴] 6.9

直径D [mm] 90

高度Z [mm] 23.7

螺钉连接图K

注意：请注意，替换的主机（ZK）和替换的适配器（ZA）的高度是不同的。算术上的总和代表所连接的快换系统的总高度。



4、雄克 SCHUNK机器人快换工具侧SWA-020-000-000产品系列总说明。

① 恶劣的环境条件。请注意：在恶劣的环境条件下使用（如冷却液区、铸造和研磨粉尘）可能会大大缩短设备的使用寿命，我们将不承担任何保修责任。然而，在大多数情况下，我们可以找到一个解决方案。如需帮助，请联系我们深圳华联集团。

②搬运重量：是指连接到法兰盘上的负载的总重量。在设计时，应注意允许的力和力矩。请注意，超过推荐的搬运重量会缩短使用寿命。

③起动。用符合ISO 8573-1:2010[7:4:4]的过滤压缩空气进行气动。

④工作原理。活塞带动定位钢球实现锁紧。

⑤能量传递：根据装置的大小，通过连接模块实现灵活性。

⑥外壳。外壳采用高强度硬化涂层铝合金，所有功能部件均采用硬化钢。

⑦标准配备范围：操作和维护说明、制造商声明。

⑧保修期：24个月。
