德国MANKENBERG溢流阀 先导式控制阀



1、德国MANKENBERG溢流阀规格信息

①泄漏线连接1/4"

②泄漏线连接1/8"

③泄漏管路连接1/8"&阻尼（调整螺钉O型圈干燥）

④泄漏线连接3/8"

⑤压力表接口1/2"

⑥压力表接口1/4"

⑦无菌压力表连接

⑧与介质接触的区域从Ra≤0.25µm，电解抛光

⑨与δ铁素体含量<3%的介质接触的焊缝

⑩根据NACE的接液部件





2、德国MANKENBERG溢流阀产品概述

最大吞吐量和最小差值压力Ap计算运行性能特性值k值(请参见压力差k值至少比计算的k值多出30 96 grr)。“k值计算”。选择其中的一个阀高粘度或松弛蒸发液体需要额外的附加费。注意还原比，表格p除以后压p。粗模作用于圆锥提供的，该圆锥提供通过膜弹簧系统关闭后压。如果根据运行数据计算出的还原比率大于指定的比率，则阀门无法关闭。减压器不应过大。你最好在你k值的10%到70%范围内工作。



3、德国MANKENBERG溢流阀产品特点

额定压力和材料的选择压力等级必须高于最大系统压力(无安全攻击)。考虑温度的影响(参见DIN 2401-1/DIN EN 1333)。要获得良好的控制精度，请选择设置范围，以便设置范围选择所需的后压位于其上限。例如，对于要调节的2.3 bar m后压，请将调节范围设为0.8-2.5 bar，而不是2-5 bar。当可用调节范围不够大时，在阀负载较低和控制精度要求较低的情况下，可能会低于调节范围的较低值。弹性体的选择根据操作温度和介质要求选择弹性体。



4、德国MANKENBERG溢流阀产品介绍

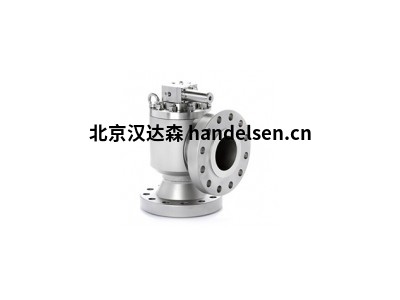

溢流阀RP 820转角是一种先导式控制阀，由主阀和牢固安装在阀盖上的先导阀和带有集污器、止回阀和节流阀的节流块组成。阀锥有金属或软密封。为了减少系统振动，可以在控制管路中安装节流阀，在运行过程中从来不会完全安装对于蒸汽和液体，倾斜控制管线必须可以关闭。阀门被布线到。在特殊使用条件下，例如B.干蒸汽间歇操作时，必须安装平衡容器。控制管线应为刚性；弹性软管可以引起振动。保护您的系统安装安全阀，使阀门的最大允许工作压力(正常1.5 x最大值)。调整压力)未超出。





5、德国MANKENBERG溢流阀技术参数

①带联轴器法兰的外壳连接

②中等润湿弹性体，不含ADI

③具有FDA和USP VI级121°C认证的接液弹性体

④经FDA和USP VI级批准的润湿弹性体

⑤经FDA批准的润湿弹性体

⑥与介质接触的内部零件DIN/EN 10204/3.1

⑦Ra≤0.6µm的外表面，电抛光（焊缝除外）

⑧管板上带孔的弹簧阀盖（例如CO 2应用）

⑨带阻尼套筒的弹簧罩

⑩密封面Ra<0.8µm的法兰

⑪无泄压孔气弹簧连接（电-气控制）
