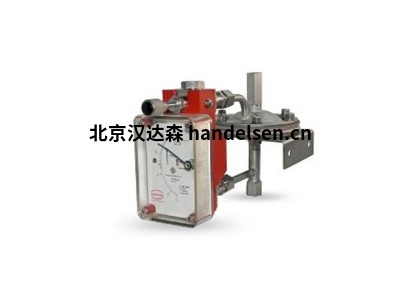

德国 Heinrichs 全金属流量计 BGN-S25-309BM0G0-0-S56-X-H

产品介绍
密度计

传感器 DWF 用于管道中液体介质的密度测量。

通过使用耐腐蚀的接液部件，可用于所有行业

可靠性

稳健的机械测量，测量值的磁性传输

清晰的 90° 刻度

特殊功能

液体和泡沫的在线密度测量

线性标度

无需旁路

接液部件：哈氏合金或钛，PFA-/PTFE 衬里（选项）

蒸汽追踪

可安装在危险区域

技术数据

传感器：

材料：不锈钢、哈氏合金（其他材料应要求提供）

过程连接：DN 25 ASME 1?/ DN 50 ASME 2?)

法兰符合。EN 1092、ASME B16.5、DIN2512、

（其他应要求提供）

公称压力：PN 15、ASME Cl150（可选择更高的压力率，最高可达 400 bar）

过程温度：-20°C 至 +150°C

环境温度：- 20°C 至 +80°C

防护等级：IP 65/67 (EN60529)

密度范围：700 g/l - 1900 g/l

测量范围：50 g/l - 600 g/l l

流量范围：2500 l/h / 5000 l/h 10000 l/h

* 参考条件：根据 IEC 770：水温为 20°CC

显示：铝（搪瓷饰面）或不锈钢

输出：感应开关

感应开关（安全功能））

微动开关（其他应要求提供）

环境温度：-40°C 至 +80°C（无开关））-

40°C 至 +65°C（带开关）

变送器 ES：

电源电源：14 - 30 VDC

输出：无源，电隔离

模拟：4-20 mA

二进制 1 和 2：Ui=30 V，Ii=20mA，Pi=100 mW

输入二进制：计数器复位（仅适用于带计数器模块的 ES）

环境温度：-40°C 至 +70°C

防护等级：IP 20 (EN60529

批准和证书

防爆：

传感器：BVS 03 ATEX H/B 112

显示器：DMT 00 ATEX E075

点火类别：II 2G EEX ia IIC T6

CE 标志：防爆指令 94/9/EC

电磁兼容性：EMC 指令 89/336/EEC

全金属流量计

型号代码：BGN-S25-309BM0G0-0-S56-X-H

编号。：70012084

类型：BGN-120-25 / 40B1-1000-ES-EX-DISTANZRING

工作方式

测量原理：浮子

安装条件

安装位置：垂直

流动方向：从下到上

特征值

测量偏差（本地）：最终值的+/- 2.0％

测量偏差（模拟）：最终值的+/- 2.5％

工艺条件

显示范围[Nm³/ h]：5-30

介质：氮气

密度[kg /m³]：1.25

粘度[mPa·s]：0.0166

处理温度[°C]：25

过程压力[巴巴]：1.2

结构构造

材质：1.4571 / 1.4404

材质法兰：1.4571 / 1.4404

浮动材质：1.4571 / 1.4404

物料测量环：1.4571 / 1.4404

测量环：22 mm-包括间隔环

符合参考号：BG-2090

阀门耐压：40 bar

过程连接：DN25 PN40形式B1 DIN EN 1092-1

安装长度[mm]：250

附加设备：

-电气变送器，由Heinrichs Messtechnik制造

带有HART®协议的ES-EX型

DMT 00 ATEX E 075 / II2G Ex ia IIC T6

2线版本，内部计数器

电源24 VDC，负载450欧姆

输出：

模拟量（Ex ia）：4-20 mA，流量“ 0” = 4 mA

-用于1.4571 / 1.4404的浮子的气体阻尼

-封面：黑色

-M20x1.5电缆密封套

-标记号：：请指定

原产国：德国

说明文件：

操作你维护说明（纸质表格）

质量流量计

KDS-K-H-PO-0-E1-0-0000

处理数据：

中号-N2

流动方向从下到上

显示范围0.5-5Nm³/ h

工艺温度32°C

密度1.25 kg /m³

粘度0.0166 mPa s

过程压力p e 6.9 bar

压力损失12 mbar

阀门数据：

KD型KDS

小型可变面积流量计

全金属设计

湿部件：1.4404 / 1.4571

过程连接：¼“ NPT（f）

短款（K）

水平连接

连接适配器，不带

空气测量范围：180-1800 Nl / h

PTFE密封

阀上方

安装长度90毫米

显示部分：

电气输出KEI 1（NJ 1.5-6.5 N）

接近开关感应

Pepperl + Fuchs

NJ1.5-6.5-N

NAMUR开瓶器

环境温度：-25 ... 100°C

符合标准：DIN EN 60947-5-6（NAMUR）

EN 60079-0

EN 60079-11

EMC符合：EN 60947-5-2

EC型式检验证书/防爆标志：

PTB 00 ATEX 2048 X

II 2G ExiaIIC T6至T1 Gb

II 2D Exib IIIC T135°C Db

需要隔离开关放大器

秤类型MB秤（中），II

II 2GD c IIC（BVS 03 ATEX H-B 113）

切换点1 [MB] 1M³/ H OPENING FALLING

测量精度的3％最终价值

应用领域

测量液体和气体，粘性和腐蚀性介质。

应用领域：化学，石化，石油和天然气，食品，制药。

计量和装载系统，也用于贸易交接

可靠度

特别坚固的传感器外壳由铸铁制成，对外部振动和管道力不敏感

特殊性

同时测量质量流量，密度，温度和体积流量。

使用蒸汽或液体进行极其廉价的加热

技术指标

感应器

过程连接：EN 1092，ASME B16.5，DIN2512

公称压力：PN40，ASME Cl150 / 300

工艺温度：-40°C至+ 180°C

环境温度

变送器安装：-40°C至+ 60°C / + 80°C

单独的变送器：-40°C至+ 100°C

防护等级：IP 65（EN60529）

用料

湿部件：1.4404（316 L）/ 1.4571（316 Ti）

外壳：铸铁（GGG 40.3）

CE标志：压力设备指令2014/68 / EU

测量范围60 kg / h至60,000 kg / h

测量误差

液体：测量值的±0.15％/±0.05％±NP稳定性

气体：读数的±0.5％±NP稳定性

密度（液体）：±0.005 g /cm3/±0.003 g /cm3

体积：读数的±0.2％±NP稳定性

关于Heinrichs

该公司的历史始于1911年机械变流量计的设计。1913年公司从杜塞尔多夫迁至科隆。当时主要是科隆周围的化学和石化工业公司。该地区仍然是欧洲最大的化学和再加工厂之一。

在20世纪60年代早期，该公司已经开始生产全金属可变面积流量计，以满足日益增长的化学工业标准。那时，可变面积流量计的开发，例如气动和电输出信号的推动已经向前推进。

一旦电子设备征服了测量技术，产品组合就得到了扩展。作为欧洲最早的制造商之一，HEINRICHS Messtechnik从20世纪60年代后期开始批量生产磁感应式流量计，并且能够在测量精度和长期稳定性方面设定基准。

在20世纪80年代中期，HEINRICHS - 作为欧洲的第一家公司 - 根据科里奥利原理开发了质量流量计，并在接下来的几年中不断扩展其科里奥利产品系列。他们开发了例如由钛，哈氏合金或钽制成的仪器，这些仪器在化学和石化工业中成为参考。通过不同贸易交接批准的证书强调了这一点，这保证了仪器交付给客户时公认标准的准确性.20世纪90年代微处理器技术的适应导致了现代通信技术，如HART，Profibus和MODBUS。通过现场总线基金会协议，现在为其客户提供所有相关的通信技术。

HEINRICHS Messtechnik为化工/石化行业，石油和天然气行业，能源和工厂工程的客户提供能力，灵活性和量身定制的解决方案，例如特殊材料，高温和高压版本。此外，像SIL这样的现代安全标准将被整合到变送器和仪器的新开发中。
