海德汉HEIDENHAIN角码器模块

海德汉HEIDENHAIN角码器模块

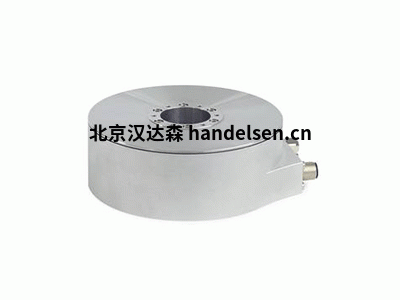

　　海德汉角度编码器模块是一个完整的组件，包括一个角度编码器和一个经过优化调整的高精度轴承。其特点是测量和定位精度高，具有极高的分辨率和最高的重复精度。其极低的启动扭矩确保了旋转轴的平稳运动。由于其完整组件的独特设计和整体测试，它非常容易操作和安装。



　　海德汉角度编码器设置。



　　由于轴承和编码器都由海德汉公司生产，这两个功能部件被紧密地集成在一个单元中。由于减少了连接件的数量，安装时的部件数量比传统方式少。因此，它非常紧凑，刚性极强，特别是总高度小。现在可提供35毫米和100毫米空心轴的角度编码器模块。



　　海德汉角度编码器的特点。



　　使用的滚动轴承特别适用于高精度旋转轴的应用。独特功能包括高精度导向，高刚性，低启动扭矩和稳定的持续扭矩。同时，它的尺寸非常紧凑，重量极轻。高速和高负荷应用不是它的设计目的。这些编码器符合计量学应用的要求。最重要的特点是极高的分辨率、高信号质量和最高的重复性，即使包括操作温度的波动。可根据需要提供增量式或绝对式编码器。



　　海德汉角码器的优点。



　　角度编码器模块是一个组合轴承和编码器部件。海德汉公司已经完成了必要的装配和调试。这意味着角度编码器模块有确定的性能特点，并经过测试，符合客户的技术要求。简化的机械连接避免了所有敏感的安装操作。不仅安装非常简单，而且还能确保在实际应用中达到所需的精度。不再需要对各个部件进行繁琐的匹配，以及根据机器环境的要求进行调试，也不需要进行耗时的测试。



　　可重复的方向性精度：轴承的一个关键特征。



　　在许多应用中，毫无疑问，空气轴承在空载时的绝对方向精度优于滚动轴承。然而，对于许多应用，轴承的最高可重复方向精度是最关键的。在这方面，角度编码器模块是原先使用空气轴承的旋转轴的可行选择，因为海德汉滚动轴承的可重复精度具有与空气轴承相当的方向精度。此外，海德汉滚动轴承的刚度比相同尺寸的空气轴承至少高10倍。这意味着它们更适合用于有载荷的旋转轴。此外，滚动轴承通常对冲击载荷不敏感，不需要提供压缩空气--因此它们工作更可靠，使用更方便。



　　海德汉角度编码器的应用范围。



　　角度编码器模块设计用于低速和中速旋转轴，以及具有中等负载、高至超高轴承精度和最高重复精度的应用。它们符合计量学应用的特殊要求。因此，典型的应用包括计量技术的激光跟踪器、测量机的高精度旋转台和电子工业的晶圆运输机。它们还可用于低负荷的机床，如电火花机床或微型精密机床。



　　海德汉角度编码器的实际应用。



　　MRP 5000和MRP 8000系列可根据客户的具体要求进行调整。这包括机械安装条件，单独调整轴承以满足应用要求（预紧、润滑、接触角、材料等），以及测量基准和与后续电子电路的电气接口。海德汉HEIDENHAIN角码器模块
