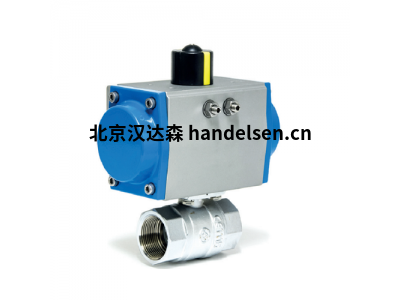

德国bar多功能旋转驱动器GD和GS型 采用齿轮齿条原理
德国bar多功能旋转驱动器GD和GS型 采用齿轮齿条原理
德国bar多功能旋转驱动器GD和GS型 采用齿轮齿条原理
德国bar GmbH公司凭借40年的自动化经验,我们满足了阀门市场的当前要求,并通过bar-agturn为各个客户群体开发了一种新的气动旋转执行器。
凭借其特殊的设计,坚固的设计和技术特性的多功能性,我们满足了工厂规划者,工厂制造商和用户的要求。涵盖了非常宽的扭矩和旋转角度范围。
郜赛楠 QQ:2853369883 手机:18518172483 电话:010-64714988-174 传真:010-84786709-667 邮件:sales18@handelsen.cn |
德国bar GD和GS型多功能旋转驱动器技术规格:
根据要求标准执行
气动双活塞旋转驱动类型
GD 型 = 双作用
GS 型 = 单作用(带弹簧复位)
设计特点采用齿轮齿条原理,外壳内带有自定心活塞导轨;
单作用:带安全弹簧
任意安装位置
标准路口驱动信号装置:
根据 VDI / VDE 3845 (NAMUR)
连接点驱动/控制阀:
根据 NAMUR 或 VDI / VDE 3845
连接点执行器/阀门:四个分别。
驱动器外壳中的八个内螺纹
根据 EN ISO 5211
不同的紧固和
可能的连接尺寸
可选配驱动小齿轮
内双层符合 EN ISO 5211
或根据客户要求
外壳涂层材料:
粉末涂层;聚四氟乙烯
覆盖层:聚四氟乙烯
小齿轮:不锈钢AISI 303; AISI 316
密封件:FKM
环境温度 -20°C 至 +80°C
低温版:
-40°C 至 +80°C
高温版:
-20°C 至 +160°C
标称旋转角度
双作用:90°、120°、180°
单作用:90°
标称旋转角度为标准
两端位置从 + 5 ° 到 -5 ° 可调
偏离旋转角度,
如B. 135°
旋转角度限制高达 100%
扭矩 2 至 13,040 Nm
控制压力 2 至 8 bar
控制介质/质量
针对残留油分和灰尘的过滤空气
和水,至少在
DIN ISO 8573-1: 2010 [7: -: 4]
甚至不与其他人应要求
侵略性的、气态的或
操作液体介质
TÜV Rheinland 颁发的 SIL 3 证书,测试依据
德国bar GD和GS型多功能旋转驱动器型号:
bar GD-032
bar GD-040
bar GD-052
barGD-063
bar GD-075
bar GD-083
bar GD-092
bar GD- 105
bar GD-125
bar GD-140
bar GD-160
bar GD-190
bar GD-210
bar GD-240
bar GD-270
bar GD-300
bar GD-350
bar GD-400
bar GS-052
bar GS-063
bar GS-075
bar GS-092
bar GS-105
bar GS-125
bar GS-140
bar GS-160
bar GS-190
bar GS-210
bar GmbH 生产和销售气动和电动旋转驱动器以及完整的自动阀和各种配件,是许多知名工业公司的重要合作伙伴。bar GmbH不断致力于工业中工厂建设和工艺工程应用的产品开发和创新。其特殊能力在于客户特定的系统解决方案。气动旋转驱动器"actubar"的每个接口上都有各种组件,提供了令人信服的应用可能性。
我们广泛的产品组合:
气
动旋转执行器 电动执行器
自动配件
终端位置反馈和
定位器 附件
以下工艺工程领域的工厂规划人员、建造者和操作员将我们的产品用于广泛的应用:
化学 药品
散装 处置技术
石油化学 食品工艺学
造船 电厂技术
水和废水处理技术 造纸和纸浆行业
在高性价比方面,我们从概念到实施再到维护,为客户提供全面的支持。总体而言,这些服务是通常持续多年的合作的基础。
bar GmbH 是 VDMA 协会的成员。点击徽标将带您进入VDMA网站。
bar GmbH的质量方针
我们产品的高质量是我们成功的商业活动的基础之一。她
是购买决策的重要标准。
在项目计划的订单处理过程中,它在所有功能领域都很重要
在应用我们的产品之前,避免错误并始终消除错误来源。
这不仅提高了产品质量,还抵消了成本的不断增加
有效满足人员、资金、物资。
质量的保证和持续改进不仅仅留给专家。
质量是管理层的任务,是管理者的任务,也是员工的任务。
它需要跨部门和跨部门的自觉承诺和积极协作
功能边界。
每个员工都有义务和权利确保
防止生产质量无可挑剔的产品。
• 在组织中
• 在技术文件中
• 在机器和设备上
• 使用工具
• 配备测试设备和程序
• 包装和运输方式
负责该过程的每个人都有责任确保由该过程引起的索赔
其职责范围内的管理文件,员工
充分了解并在完成工作任务时予以考虑。
每个员工都有义务遵守本管理文件的规定和
遵守附加说明。
经理和员工有义务及时报告任何偏差
通知质量管理人员,如有必要,更改指定的
启动措施。
在质量管理手册、过程手册和适用文件中,
实施了 DIN EN ISO 9001:2015 的要求。
