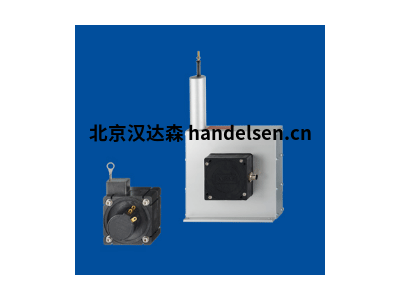

德国ASM位置传感器

德国ASM位置传感器

名称。ASM位置传感器

型号：ASM

品牌。ASM

原产地 德国



ASM位置传感器介绍。



　　用于长度、位移和位置测量任务的传感器。使用不锈钢测量绳进行绝对或增量的位置检测。 Solid Wire®位置传感器使用不锈钢测量绳绝对或增量地检测位置。不同的设计，测量长度可达60,000毫米，极其简单，节省空间的组件和它的坚固性使Salus®-位置传感器，成为许多长度、位移和位置测量任务的基本解决方案。



　　ASM位置传感器的优点。



安装简便



设计紧凑



对振动和冲击不敏感



保护等级高达IP68/IP69



线性度高达0.01%



测量长度可达60,000毫米



众多的启动类型



也可提供磁性绝对编码器



　　Solid Wire®位置传感器可用于必须确定线性运动元件的精确定位的应用中。这些传感器确保了自动化、工艺技术以及许多工业和研究领域的可靠运行，如搬运系统、电梯技术、起重、输送和存储技术、医疗技术或风力发电站。



　　成熟的Core Wire®技术是一种特殊的、高度灵活的不锈钢线，它被精确地单层缠绕在滚筒上。测量电缆的位置是由它是否抵抗弹簧马达的退出力决定的。放线过程将线性运动转换为角度运动，由角度传感器元件（编码器或电位器）检测，并转换为电输出信号。接口电子装置可以产生工业标准的模拟输出类型，如0 ... 10 V、4 ... 20 mA或数字SSI输出。



　　ASM位置传感器的参数。



输出



电位器



电压0.5 ... 10 V



电流 4 ... 20 mA, 2



线性增量编码器



线性度



测量范围的±0.35%，其他数值可根据需要而定



增量：测量范围的±0.20



传感器元件



精密电位计



光学编码器



外壳材料



塑料，铝



测量绳：不锈钢



防护等级



IP50



电气连接



电位器（焊接片）。



电缆



出口插头M8，4极（仅用于输出R1K）。



重量



约100-200克



　　ASM位置传感器型号。



WS31 / WS42 最长1米



WS10可达2米



WS85可达6米



WS19KK达15米



WS10SG至2米



WS12至3米



WS17KT至15米



WS21至20米



WS10ZG达2米



WS61至3米



WS19KT至15米



WS7.5至40米



WS60至60米



WS100M至10米



WS58C至2.5米



WS10EX至1,25米
