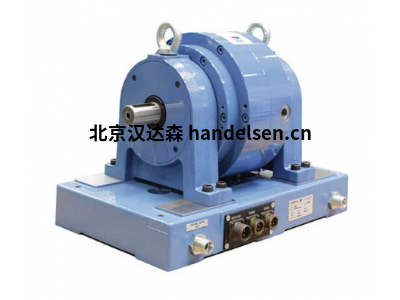

Magtrol涡流测力计2 WB 2.7参数信息

谭晶 QQ：2853369887   手机：18518172492 电话：010-64717020-116 传真：010-84786709-666 邮件：sales9@handelsen.cn

品牌介绍：

60多年来，Magtrol公司一直为客户提供高质量的产品，以测试、测量和控制扭矩-速度-功率、负载-力-重量、张力和位移。Magtrol Inc .总部位于美国，是电机测试设备和磁滞制动器和离合器的领先制造商。位于瑞士的迈特尔公司还提供电机测试设备以及测量、控制和监控负载力、重量和位移的产品。Magtrol为客户提供广泛的测量和控制解决方案，以及卓越的全球销售和服务。

产品说明：

涡流制动测力计(WB系列)非常适合要求高速度的应用，也适用于中高功率范围。涡流制动器随着速度的增加提供越来越大的扭矩，在额定速度下达到峰值扭矩。由于转子直径小，测力计的惯性小。制动冷却由水循环系统提供，水循环系统通过定子内部来散发制动功率产生的热量，提供高连续额定功率(最大值。140千瓦)。WB测力计的精度额定值为满量程的0.3%至0.5%(WB 2.7为2%)，具体取决于尺寸和系统配置。附加选项包括:高速版、速度传感器、机械转子阻挡装置、OEM版IS和垂直安装。

特征：

13款最大扭矩从300毫牛顿·米到560毫牛顿·米(42盎司英寸到413磅英尺)的车型

制动功率:从500瓦到140千瓦

稳定的制动扭矩，无冲击

低转动惯量

低残余扭矩

工作方向顺时针/逆时针

集成制动扭矩测量

高转速

集成光学速度传感器

特殊设计可根据要求提供

操作原理:

WB涡流测力计在高转速下发挥最大功率。WB系列特别适用于转速高达65 000转/分的高速电机(WB 23 / 27最高可达100 000转/分；见具体数据表)。制动扭矩取决于转速。

光学速度传感器:

每个WB系列测力计都有一个光学速度传感器作为标准配置。WB 2.7 & WB 43有一个30 PPR编码器的光学速度传感器；WB 65，WB 115 & WB 15有一个带有60 PPR编码器的光学速度传感器。

应用程序:

安装在测试台上的WB系列涡流测力计允许对驱动元件进行性能和可靠性测试，如伺服电机、摄像机用微电机、风扇、钻机、内燃机、泵、气动设备、液压传动系统、燃气轮机、主轴、压缩机和家用电器用电机。

测功机的选择

磁控测力计涵盖各种扭矩、速度和机械功率额定值。要根据您的电机测试需求选择合适尺寸的测功机，您需要确定最大扭矩、速度和力量应用于测功机:

最大扭矩

重要的是要考虑所有要测试的扭矩点，不仅是额定扭矩，还有锁定转子和故障扭矩。测功机的选择最初应基于最大扭矩要求，以确定最大功率要求为准。

全速

该额定值应被视为独立于扭矩和功率要求，是测功机在自由运行或轻载条件下安全运行的最大速度。不应将其视为可施加全制动扭矩的最大速度。

最大额定功率

这些额定值代表测功机制动系统吸收和散发在测试电机上施加制动负载时产生的热量的最大能力。测功机吸收的功率和产生的热量是施加到被测电机上的扭矩(T)和电机最终速度(N)的函数。这可以用这些功率公式来表示:

国际单位制: p(瓦特) = 北地中海 x 每分钟转数 x (1.047 × 10-1)

英语: p(瓦特) = t(磅英寸) x 每分钟转数 x (1.183 × 10-2)

公制: p(瓦特) = 吨(公斤厘米) x 每分钟转数 x (1.027 × 10-2)

Magtrol的所有控制器、读数器和软件都计算马力

由1马力= 550磅英尺/秒定义。使用该定义:

惠普 = p(瓦特) / 745.7

要计算功率，请使用Magtrol的在线电机功率计算器

测功机的散热能力是负载作用时间的函数。因此，给定的最大额定功率基于负载下的连续运行，以及负载下最长5分钟。

为了安全散热和避免测功机故障，最大额定功率

是选择测功机时最重要的考虑因素。

产品型号：

Magtrol-2 WB 2.7

Magtrol-3 WB 2.7

Magtrol-4 WB 2.7

Magtrol-1 WB 43

Magtrol-2 WB 43

Magtrol-1 WB 65

Magtrol-2 WB 65

Magtrol-1 WB 115

Magtrol-2 WB 115

Magtrol-1 WB 15

Magtrol-2 WB 15

Magtrol-3 WB 15

Magtrol-4 WB 15

汉达森简介：

    北京汉达森机械技术有限公司是一家专业从事欧洲工业产品进口贸易的公司。主要产品有工业自动化设备、机电设备、液压设备、电气设备和零部件等产品。公司总部于2007年在德国成立。公司自成立以来，一直以德国公司的身份为国内一些贸易商，设备商及终端客户提供产品代购服务。

我们的优势：

1）渠道广泛，国内有代理，或者有客户保护厂家不卖的产品，只要您能提供型号，我们同样可以从德国的分销商来采购。

2）价格合理，绕过层层代理，最大限度的让利给客户。

3）直接从德国厂家采购，保证所有产品均为原装正品。

4）德国仓库每周三统一拼箱发货，极大节约了物流成本。

5）德国工程师为您提供专业的售前及售后技术咨询服务。
