德国Sikla Pressix CC 27 轨道系统-T 形头螺钉 HM 27
产品介绍
Sikla Simotec-悬臂支架 AK F 80/30
| 郭浪 QQ：2853369882 手机：18518269212 电话：010-64714988-196 传真：010-84786709-667 邮件：sales16@handelsen.cn |
 |
 |
用于单臂悬臂安装在 F 80 支撑型材和 TKO F 80 支撑支架上的现成元件，或用于构建具有适当连接部件的桁架。变体“E”实现了由天花板支撑和横梁组成的结构，而底板没有在纵向方向上突出。
部件
与 TP F 80 支撑型材的形状配合连接：
AK F 80/30 带 4 个自锁螺钉 FLS F
AK F 80/30-E 带 2 个自锁螺钉 FLS F
技术规格
型号 尺寸 长度 宽*长 d
AK F 80/30-400 130x80x8 400 11x20 14
AK F 80/30-800 130x80x8 800 11x20 14
AK F 80/30-E-400 80x80x8 400 11x20 -
AK F 80/30-E-800 80x80x8 800 11x20 -
执行：板焊接到载体型材 F 80/30
材料：
盘子：钢，HCP
光束轮廓：钢，HCP
Sikla Simotec-联合 GE F 80
用于支撑与 siFramo 80 支撑系统连接的单臂悬臂以及用于加强框架结构。
角度 α 在 25° 和 155° 之间无级变化。
部件
使用底板上的 4 个自锁螺钉 FLS F 将接头固定到 TP F 80 承载型材上。与八角形相连的支撑型材 TP F 80 也用 4 个锁紧螺钉固定，因此总共需要 8 个锁紧螺钉。可以使用下表确定支撑型材的锯切长度。
以所需角度组装后，必须将接头中的螺钉拧紧至 40 Nm。
技术规格
通用电气 F 80 - 80 140 80 80 25° - 155° -
通用电气 F 80 - 80q 140 80 80 25° - 155° 190x80x8
材料：钢，HCP
通用电气 F 80 - 80 2.1 1 113835
通用电气 F 80 - 80q 3.0 1 113834
Sikla Simotec-支架 TKO F 100/160
用于单臂悬臂安装在墙壁、地板、天花板和承载系统 100、120 上的现成元件，或用于构建具有适当连接部件的桁架。
部件
根据要求，推荐不同类型的安装：
使用 4 个重型锚固件 M12 固定到结构上。
使用 5P M12 S 安装套件对钢梁（法兰宽度 100 - 180 mm）进行强制锁定连接。
技术规格
TKO F 100/160-800 800 280x280x12 M12
TKO F 100/160-1200 1200 280x280x12 M12
执行：
底板焊接到支架型材 F 100/160
材料：
盘子：钢，HCP
光束轮廓：钢，HCP
批准/符合性
CE 标志（www.sikla.de/downloads 上的性能声明）
TKO F 100/160-800 18.5 1 113097
TKO F 100/160-1200 24.5 1 113420
Sikla Simotec-浮动轴承 LC - HV
高度可调的浮动轴承，用于在合适的表面上支撑滑动管道。在 2.5 毫米的齿形网格中进行高度调节。
当放置在钢梁上时，建议的最小法兰宽度为 80 毫米。
供货范围
上下部分用螺丝固定在一起，可以调节高度。滑板已经安装在下部。
技术规格
类型
LC - 高压 90 90 88.5...113.5
LC-HV 150 150 116...168.5
LC-HV 200 200 171...223.5
拧紧扭矩螺钉连接：
DN 15 - 40 40 桥上的螺丝 80
DN 50 - 200 50 桥上的螺丝 80
DN 250 - 300 60 桥上的螺丝 80
方面：
金属板：长 = 250 毫米 x 宽 = 100 毫米
包括滑板：长 = 256 毫米 x 宽 = 105 毫米
材料：
钣金件：钢，HCP
螺丝、螺母：钢，HCP
滑板：聚酰胺 6.0，玻璃纤维增强，黑色
温度范围滑板：-20°C 至 +130°C
介质温度 t f :-20°C 至 +300°C（如果 t f > 270°C，请移除滑板）
Sikla Simotec-浮动轴承 LR - H 20
浮动轴承作为滑动底座，用于公称宽度为 DN 15 至 DN 300 的管道，用于连接法兰宽度为 80 - 300 mm 且最大法兰厚度为 20 mm 的钢梁。
供货范围
预装配浮动轴承组包括：
2 个带滑动盖的夹紧钩
1 个滑动支架
1 个 M10 螺杆 + 相关螺母
部件
将预组装的张紧钩夹在托架上并拧紧螺母 (10 Nm)。光束宽度 < 100 mm 时，必须卸下 PA 支架的两个螺母。管子直接在 PA 支架上滑动，无需横向引导。如果应用需要在 Y 方向上更大的滑动距离 (> 40 mm) 或使用 > DN 100 的标称宽度，则建议使用更宽的 100 型滑动垫。
技术规格
类型 法兰宽度
80/120 80 - 120
140/160 121 - 160
180/220 161-220
240/260 221 - 260
280/300 261 - 300
材料：
张力钩：钢，HCP
螺杆、螺母：钢，HCP
PA滑垫：聚酰胺 6.0，30% 玻璃纤维增强，黑色
温度范围：-20 至 +130° C（在 PA 支撑处）
Sikla Pressix CC 27 轨道系统-悬臂支架 AK 27 - 1.25
产品介绍
用于管道安装在墙壁或其他现场结构上的现成支架。
部件
在管道长度发生变化的情况下，建议使用滑动元件，并且需要支撑来吸收管道对齐时的侧向力。对于 ≥ 500 mm 的悬臂长度，建议使用支撑或支撑。
技术规格
1 = 27/25 型
2 = 27/37 型
必须考虑允许的锚固载荷
σpreh ≤ σ perm
f perm ≤ L/150
最大扭转力矩 Mt max不考虑
扭转角
Mt max = 20 Nm
材料：钢，镀锌
类型 长度 宽 长孔 重量 包裹 货号
27/25 - 200 203 64 10x15 0.25 25 112326
27/25 - 250 253 64 10x15 0.29 25 112327
27/25 - 300 303 64 10x15 0.34 25 112328
27/25 - 500 503 64 10x15 0.49 25 112329
27/25 - 700 703 64 10x15 0.65 1 112330
27/25 q - 300 303 64 10x15 0.34 25 112366
27/37 - 300 304 64 10x15 0.43 25 111458
27/37 - 500 504 64 10x15 0.64 25 111459
27/37 - 700 704 64 10x15 0.84 1 111460
27/37 - 800 804 64 10x15 0.96 1 111461
Sikla Pressix CC 27 轨道系统-连接器 CN CC 27-90°
产品介绍
由 MS 27 安装导轨制成的框架结构的完整连接元件。版本 W 用于连接到墙壁、地板或天花板。
轨道系统 90° 节点的快速连接技术 27.
通过按压螺钉头自动锁定，同时固定自身重量。
确保正极和非正极连接。带 M8 夹紧螺钉的锯齿螺纹板。高强度材料和形状带来高刚性。
技术规格
额定负载：Fx剪切= 每个连接器 0.8 kN
拧紧扭矩：10牛米
材料：钢，镀锌
类型 重量 包裹 货号
CC 27-90° 0.09 50 195772
CC 27-90°W 0.07 50 195789

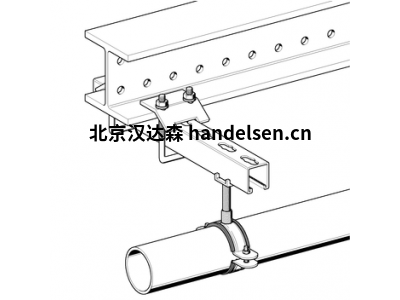

Sikla Pressix CC 27 轨道系统-夹钳 SB 27
用于将横梁固定到两侧钢梁上的连接元件。无论导轨开口的布置如何，都可以进行紧固。
供货范围
配有支架、卡爪和法兰螺母。
部件
始终成对使用。
拧紧扭矩：20 Nm
导轨长度 = 梁宽 + 至少 2 x 50 mm 悬伸
技术规格
最大允许拉伸载荷：每个夹具 2.0 kN
材料：钢，镀锌
类型 最大法兰 线 重量 包裹 货号
27-M8 25 M8 0.29 20 195864
Sikla Pressix CC 27 轨道系统-T 形头螺钉 HM 27
适用于宽度为 27 mm 的 Sikla 安装导轨。
供货范围
预装垫圈和螺母。
注意：使用固定爪时，HM 27 M10 型不需要垫圈。
技术规格
材料：钢，镀锌
类型 长度 L 螺纹可用长度 重量 包裹 货号
HM 27 M8 x 10/14 15 10 0.02 50 106467
HM 27 M8 x 15/14 20 15 0.03 50 106476
HM 27 M8 x 25/14 30 25 0.03 50 106485
HM 27 M10 x 15/14 20 15 0.03 50 106494
HM 27 M10 x 25/14 30 25 0.04 50 106500
