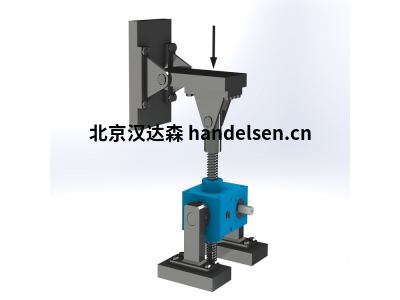

unimec梯形螺旋千斤顶TP和TPR204
unimec梯形螺旋千斤顶TP和TPR204
螺旋千斤顶可以单独使用，也可以成组使用，与轴、接头和/或锥齿轮箱正确连接。它们可以由不同的电机驱动：电动，交流或直流，以及液压或气动马达。它们也可以手动或任何其他类型的传输驱动。除了以下页面中显示的型号外，UNIMEC 还可以生产定制设计的螺旋千斤顶，以满足所有要求。
材料
材料 规范 规格 说明
蜗杆 16NiCr4 EN 10084:2008 表面硬化合金钢 表面硬化并在齿上磨削并保持
磨损轮 CuAl10Fe2-GM EN 1982:2008 铝青铜 冷铸
螺纹主轴 C45 EN 10083-2:2006 碳钢 Tr 20x4 轧制或机加工
Carter GJL 250 EN 1561:2011 灰口铸铁 6 个面完全机加工
润滑剂 Unimec Mark CA 钙基润滑脂 0,1 kg
一般特征
工作温度 [°C] -10 °C / 80 °C
静载荷（牵引或压缩） 15千牛
动态负载（牵引或压缩） 10千牛
最大输入速度 1800转
主变速箱重量 6 公斤
梯形螺杆重量 2.2公斤/米
最大负载时的抗旋转扭矩 17牛米
最大允许静态侧向载荷 0 N
中心到中心直径 30 毫米
蜗杆的最大径向载荷 220牛
标准工作条件 25 °C - 伺服 10%
unimec梯形螺旋千斤顶TP和TPR204
具体功能
名义比率
1/5 1/10 1/30
实际比率 1/4,75 1/10,5 1/30
每次蠕虫旋转的翻译 0,842 毫米 0,38 毫米 0,13 毫米
效率 31 % 28 % 20 %
启动效率 22 % 19 % 14 %
最大线速度 1440 720 240
最大负载扭矩 4,2 牛米 2,3 牛米 1,1 牛米
蜗杆最大扭矩 54牛米 54牛米 42牛米
怠速扭矩 0,25 牛米 0,2 牛米 0,15 牛米
unimec梯形螺旋千斤顶TP和TPR204
