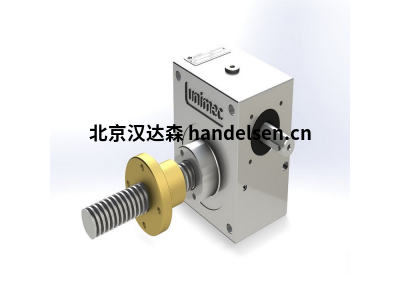

unimec梯形螺旋千斤顶TP和TPR559
unimec梯形螺旋千斤顶TP和TPR559
TP 型号
中的侧向间隙 螺纹主轴和蜗轮联轴器具有自然且必要的侧向间隙，在下图中用 A 表示。双系列导轨的使用允许最小化所述间隙的实体，同时保持主轴和支撑螺母轴线对齐。联轴器上的角间隙在主轴端接头上转换为线性测量值，其值取决于螺旋千斤顶的尺寸，并根据主轴本身的长度而增长。牵引载荷往往会减少这种背隙，而压缩载荷则会产生相反的效果。
一般特征
工作温度 [°C] -10 °C / 80 °C
静载荷（牵引或压缩） 150千牛
动态负载（牵引或压缩） 100千牛
最大输入速度 1800转
主变速箱重量 34 公斤
梯形螺杆重量 18公斤/米
最大负载时的抗旋转扭矩 446牛米
最大允许静态侧向载荷 1千牛
中心到中心直径 70 毫米
蜗杆的最大径向载荷 600牛
标准工作条件 25 °C - 伺服 10%
unimec梯形螺旋千斤顶TP和TPR559
具体功能
名义比率
1/5 1/10 1/30
实际比率 1/5 1/10 1/30
每次蠕虫旋转的翻译 1,8 毫米 0,9 毫米 0,3 毫米
效率 25 % 22 % 17 %
启动效率 18 % 15 % 12 %
最大线速度 2700 1620 540
最大负载扭矩 115牛米 65牛米 28 牛米
蜗杆最大扭矩 490牛米 128 牛米 154 牛米
怠速扭矩 2,2 牛米 1,7 牛米 1 牛米
电机型号： 蜗杆孔径 定心直径 额定功率（4极电机）
IEC 71 B5 14 毫米 110 毫米 0,55 千瓦
IEC 80 B5 / B14 19 毫米 130 毫米 / 80 毫米 1,1 千瓦
IEC 100-112 B5 / B14 28 毫米 180 毫米 / 110 毫米 5千瓦
IEC 132 B5 / B14 38 毫米 230 毫米 / 130 毫米 9,2 千瓦
unimec梯形螺旋千斤顶TP和TPR559
