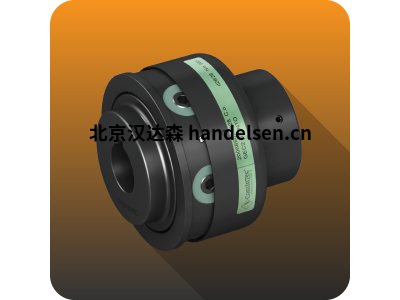

comintec GEC系列紧凑型弹性联轴器



高达35000Nm的扭矩，最大孔径180mm

GEC联轴器由两个全车削的钢制（UNI EN10083/98）轴毂构成。这两个轴毂通过钢制的高强度径向销连接在弹性元件内。   这些径向销及其相关的弹性元件由一条外部圈带保护，使该联轴器具备了很高的保护等级。   这种结构特点使用户能够通过更换弹性元件来进行维护，而无需拆卸两个传动轴毂/轴，从而减少了维修时间，优化了工厂生产力。   特别适用于连接Pelton涡轮机、发动机与蜗杆压缩机之间的联结，而且整体上很适合于必须保证安全性的传动，同时又不会降低这种传动的质量和效果。

高达35000Nm的扭矩，最大孔径180mm

紧凑型弹性联轴器 'GEC'

全车削钢材制成，经过标准的磷化处理。

维护时无需拆卸联轴器

适合在高温下工作。

静态平衡，适合吸收振动。

高的保护。

极好的扭矩值/尺寸

基本型号，可与直列轴连接。

带有螺旋弹簧的组件可提高扭矩设置的灵敏度：…/ CM。

可提供更长的轴，用于装配大尺寸的传动元件：…/ ML。

提供防腐蚀表面处理。

可提供介入信号环。

扭矩范围从2.5到12000 Nm; 最高 直径ø120毫米

产品种类：

DSR：滚子扭矩限制器

DSR / ML：带有更长轴的滚子扭矩限制器

DSR / FS：带有支撑法兰的滚子扭矩限制器

DSR + GTR：带有扭转刚性联轴器的滚子扭矩限制器

DSR + GAS：带有颚式联轴器的滚子扭矩限制器

DSR + GEC：带有紧凑弹性联轴器的滚子扭矩限制器



ComInTec扭矩限制器带有支撑法兰``... / FS''的版本

基本型号，带法兰，用于平行轴。

带有螺旋弹簧的组件可提高扭矩设置的灵敏度：…/ FS / CM。

提供防腐蚀表面处理。

可提供/ FIR法兰，以减小轴向尺寸。

提供/ FAV法兰用于万向联轴器连接。

扭矩范围从2.5到12000 Nm; 最高 直径ø120毫米

ComInTec扭矩限制器带有1或2个触点``EM1-EM2''的可调节杆的机电开关

防护等级IP57 DIN 40050。

可以调节杆端位置。

压铸铝盒。

工作温度范围为-10°C至+ 85°C。

具有1个或2个触点的电压输入的三种不同选择。

初始行程0.5毫米，额外行程：4÷8毫米（取决于设置）（可能在6毫米范围内）。
