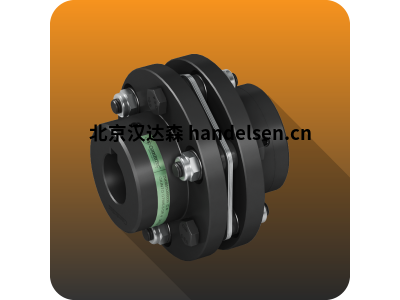

comintec GTR系列膜片联轴器



高达130000Nm的扭矩，孔径205mm

针对有可靠性、精度和最佳重量/动力比要求的应用而设计；非常适合转速和动力的应用，在使用加长版本时还可提供低的悬伸荷载。   该联轴器由三个主要部分组成：两个全车削的钢制（UNI EN10083/98）轴毂和不锈钢（AISI 304 C）膜片组，配有钢制（10.9类）连接螺丝。在“双膜片组”版本（GTR/D）上还有一个定长的钢制（也是UNI EN10083/98）加长毂，安装于轴毂和两个膜片组之间。   除了加长毂（GTR/D和GTR/DBSE），在加工键槽之前，GTR联轴器的所有零部件均按DIN ISO 1940-1:2003 Q 6.3类进行制造和静态平衡。   根据应用的特定需要，可对每个单独的零部件或对联轴器进行静态或动态平衡，并按客户要求完全装配。

抗扭刚性联轴器 ``GTR``

全车削钢材制成，经过标准的磷化处理。

不锈钢材质膜片组。

抗扭刚度。

可提供双膜片组版本：GTR/D。

扭矩。

可在高工作温度（>150℃）的应用中使用的版本。

可提供特殊的表面处理或全不锈钢版本。

针对特殊要求和重型应用的加强型联轴器。

可连接到扭力限制器（安全联轴器）系列。
