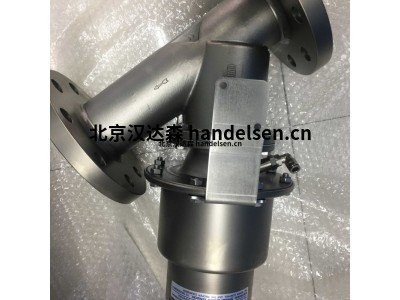

Gestra疏水阀4404/S182-F316L
自由半浮球式疏水阀只有一个半浮球式的球桶为活动部件，开口朝下，球桶即是启闭件，又是密封件。整个球面都可为密封，使用寿命很长，能抗水锤，没有易损件，无故障，经久耐用，无蒸汽泄漏。背压率大于80%，能排饱和温度凝结水，最小过冷度为0℃，加热设备里不存水，能使加热设备达到换热效率。
| 谭晶 QQ：2853369887 手机：18518172492 电话：010-64717020-116 传真：010-84786709-666 邮件：sales9@handelsen.cn |
 |
 |
当装置刚启动时，管道内的空气和低温凝结水经过发射管进入疏水阀内，阀内的双金属片排空元件把球桶弹开，阀门开启，空气和低温凝结水迅速排出。当蒸汽进入球桶内，球桶产生向上浮力，同时阀内的温度升高，双金属片排空元件收缩，球捅漂向阀口，阀门关闭。当球桶内的蒸汽变成凝结水，球桶失去浮力往下沉，阀门开启，凝结水迅速排出。当蒸汽再进入球桶之内，阀门再关闭，间断和连续工作。
1.机械型疏水阀：
机械型也称浮子型，是利用凝结水与蒸汽的密度差，通过凝结水液位变化，使浮子升降带动阀瓣开启或关闭，达到阻汽排水目的。机械型疏水阀的过冷度小，不受工作压力和温度变化的影响，有水即排，加热设备里不存水，能使加热设备达到换热效率。最大背压率为80%，工作质量高，是生产工艺加热设备的疏水阀。
机械型疏水阀有自由浮球式、自由半浮球式、杠杆浮球式、倒吊桶式等。
（1）自由浮球式疏水阀：
结构简单，内部只有一个活动部件精细研磨的不锈钢空心浮球，既是浮子又是启闭件，无易损零件，使用寿命很长，疏水阀内部带有Y系列自动排空气装置，非常灵敏，能自动排空气，工作质量高。设备刚启动工作时，管道内的空气经过Y系列自动排空气装置排出，低温凝结水进入疏水阀内，凝结水的液位上升，浮球上升，阀门开启，凝结水迅速排出，蒸汽很快进入设备，设备迅速升温，Y系列自动排空气装置的感温液体膨胀，自动排空气装置关闭。疏水阀开始正常工作，浮球随凝结水液位升降，阻汽排水。自由浮球式疏水阀的阀座总处于液位以下，形成水封，无蒸汽泄漏，节能效果好。最小工作压力0.01Mpa，从0.01Mpa至使用压力范围之内不受温度和工作压力波动的影响，连续排水。能排饱和温度凝结水，最小过冷度为0℃，加热设备里不存水，能使加热设备达到换热效率。背压率大于85%，是生产工艺加热设备的疏水阀之一。
疏水器被称为疏水阀，也叫自动排水器或凝结水排放器，其分为蒸汽系统使用和气体系统使用。疏水器装在用蒸汽加热的管路终端，其作用把蒸汽加热的管道中的冷凝水不断排放到管道外。
大多疏水器可以自动识别汽、水（不包括热静力式），从而达到自动阻汽排水的目的。疏水器广泛应用于石油化工，食品制药，电厂等行业，在节能减排方面起着很大作用。
GESTRA 螺纹止回阀RK 16 带阻尼器的双板止回阀
A1：疏水阀
A2：止回阀
A4：控制阀
A6：安全阀
A7：污垢陷阱
A8：截止阀
GESTRA 螺纹止回阀RK 16 带阻尼器的双板止回阀
蒸汽疏水阀
•蒸汽疏水阀监测设备
•蒸汽疏水阀测试设备
•冷凝水回收泵
•冷凝水回流止回阀
•冷凝水浊度监测仪器
•锅炉间歇式排污阀
•锅炉连续锅炉排污阀
•锅炉液位仪表
•严酷的服务锅炉给水再循环阀
•严酷的维修温度喷雾阀
•严酷的服务吹灰器压力调节阀
•闪存容器
•冷凝水提升罐
•蒸汽干燥机
•Attemporators
•水浴减温器
检查阀门
GESTRA 旋启式止回阀CB 14 止回阀门 疏水阀 汉达森进口
GESTRA 螺纹止回阀RK 16 带阻尼器的双板止回阀
GESTRA阀门
系统启动时：
疏水阀处于打开位置。排出空气和冷冷凝水。
随着冷凝液温度的升高，液体控制介质开始蒸发。
压力上升导致恒温囊关闭，沸点略低于沸点
文献资料
技术数据：带膜片调节器的疏水阀-MK系列
特殊任务用疏水阀
疏水阀的主要任务是以方式从蒸汽操作的传热系统中除去冷凝水，以便这些系统可以长时间正常运行。这涉及多种要求，为此可使用不同的疏水阀系统。
但是，除了这些标准任务之外，还存在特殊要求：
蒸汽系统启动或停止时，需要快速排出冷凝水
需要在一定的排放温度下去除冷凝水
需要去除特别大的冷凝水流量
低压蒸汽加热器需要疏水阀
排出压缩空气或气体系统
使用
AK 45
冷凝水排放阀，用于在启动时从蒸汽系统排放冷凝水，并在系统停止运行时排放残留的冷凝水。带有集成的集尘器（Y型过滤器）和手动吹洗旋钮。标准关闭压力为0.8 bar。
UBK 46
低压蒸汽加热器的疏水阀。
MK 20
尼德鲁克-丹普菲根美术馆。
TK 23，TK 24
疏水阀，带恒温囊，用于恒温先导控制，用于去除大流量和连续的冷凝水流量
GK 11，GK 21
带有阶段喷嘴的疏水阀，用于排出较大的冷凝水流量。集成了Vaposkop，可实现疏水阀调节。
UNA 14P
疏水阀，带浮球和滚动球密封，用于去除压缩空气或气体中的流体。
超级疏水阀GK 11，GK 21
排水率：每小时高达390吨冷凝水
GK 11和GK 21 Super疏水阀是带有集成观察镜的手动控制疏水阀。GK 11和GK 21疏水阀用于在低压下排放大量连续的冷凝水。
使用
这些疏水阀适用于有效，手动排水的蒸发器，主要用于：
制糖厂
铝工业
好处
载物台喷嘴，用于低磨损操作
带开槽鼓的座椅，用于优化逐步降压
带行程指示器的手轮，易于根据当前操作条件进行调节
通过集成在体内的大型Vaposcope进行视觉监控
容易实现无蒸汽损失
紧凑的机身，直通设计
紧凑型调节器单元
关键数据
DN 50-150（2“ – 6”）
PN 16
压差：6 bar
检查阀门
GESTRA的品质
冯·格斯特拉
GESTRA止回阀的高品质产品系列是为满足客户要求而量身定制的。阀门由多种材料制成，以适合每种特定应用，并且各个组件之间完美地协调在一起。也可以生产单独的特殊材料。
GESTRA止回阀是总体长度较短的对夹式阀门。与常规阀门相比，它们具有明显的结构和流体动力学优势：
设计紧凑
重量轻
任何安装位置
安装费用低
多种材料选择
节省空间的存储
工业系统的可靠运行
压力损失最小
数据表和安装与操作手册
GESTRA重力循环检查SBO和螺纹止回阀MB
重力循环检查SBO
螺纹止回阀MB
GESTRADISCO®止回阀RK
止回阀RK 16
止回阀RK 26A
止回阀RK 29A
止回阀RK 41和RK 44
止回阀RK 44S
止回阀RK 49
止回阀RK 70和RK 71
止回阀RK 76
止回阀RK 86和RK 86A
GESTRADISCOCHECK®双板止回阀BB
双板止回阀BB
带阻尼器的双板止回阀BB
双板止回阀BB，带涂层
GESTRADISCO®旋启式止回阀CB和WB
旋启式止回阀CB 14和26
旋启式止回阀CB 24S
旋启式止回阀WB 26
旋启式止回阀WB 24S
GESTRA NAF-止回旋止回阀
旋启式止回阀NAF-CheckGESTRA 旋启式止回阀CB 14 止回阀门 疏水阀 汉达森进口GESTRA 止回阀 型号0GESTRA 止回阀 型号0-4,GESTRA 止回阀 型号/GESTRA 止回阀 型号-GESTRA 止回阀 型号/8
疏水器被称为疏水阀，也叫自动排水器或凝结水排放器，其分为蒸汽系统使用和气体系统使用。疏水器装在用蒸汽加热的管路终端，其作用把蒸汽加热的管道中的冷凝水不断排放到管道外。
大多疏水器可以自动识别汽、水（不包括热静力式），从而达到自动阻汽排水的目的。疏水器广泛应用于石油化工，食品制药，电厂等行业，在节能减排方面起着很大作用。
1.机械型疏水阀：
机械型也称浮子型，是利用凝结水与蒸汽的密度差，通过凝结水液位变化，使浮子升降带动阀瓣开启或关闭，达到阻汽排水目的。机械型疏水阀的过冷度小，不受工作压力和温度变化的影响，有水即排，加热设备里不存水，能使加热设备达到换热效率。最大背压率为80%，工作质量高，是生产工艺加热设备的疏水阀。
机械型疏水阀有自由浮球式、自由半浮球式、杠杆浮球式、倒吊桶式等。
（1）自由浮球式疏水阀：
结构简单，内部只有一个活动部件精细研磨的不锈钢空心浮球，既是浮子又是启闭件，无易损零件，使用寿命很长，疏水阀内部带有Y系列自动排空气装置，非常灵敏，能自动排空气，工作质量高。设备刚启动工作时，管道内的空气经过Y系列自动排空气装置排出，低温凝结水进入疏水阀内，凝结水的液位上升，浮球上升，阀门开启，凝结水迅速排出，蒸汽很快进入设备，设备迅速升温，Y系列自动排空气装置的感温液体膨胀，自动排空气装置关闭。疏水阀开始正常工作，浮球随凝结水液位升降，阻汽排水。自由浮球式疏水阀的阀座总处于液位以下，形成水封，无蒸汽泄漏，节能效果好。最小工作压力0.01Mpa，从0.01Mpa至使用压力范围之内不受温度和工作压力波动的影响，连续排水。能排饱和温度凝结水，最小过冷度为0℃，加热设备里不存水，能使加热设备达到换热效率。背压率大于85%，是生产工艺加热设备的疏水阀之一。
自由半浮球式疏水阀只有一个半浮球式的球桶为活动部件，开口朝下，球桶即是启闭件，又是密封件。整个球面都可为密封，使用寿命很长，能抗水锤，没有易损件，无故障，经久耐用，无蒸汽泄漏。背压率大于80%，能排饱和温度凝结水，最小过冷度为0℃，加热设备里不存水，能使加热设备达到换热效率。
当装置刚启动时，管道内的空气和低温凝结水经过发射管进入疏水阀内，阀内的双金属片排空元件把球桶弹开，阀门开启，空气和低温凝结水迅速排出。当蒸汽进入球桶内，球桶产生向上浮力，同时阀内的温度升高，双金属片排空元件收缩，球捅漂向阀口，阀门关闭。当球桶内的蒸汽变成凝结水，球桶失去浮力往下沉，阀门开启，凝结水迅速排出。当蒸汽再进入球桶之内，阀门再关闭，间断和连续工作。
