langer兰格扫描仪FLS106

langer兰格扫描仪FLS106

近场探针或现场源可以沿着总成上方的所有三个轴移动。

　　数字显微镜摄像机允许在测量对象上方进行光学定位控制。

　　包括的碰撞保护系统在探测器接触测试中的设备时会停止其垂直移动。

　　使用SX、RF、XF或LF系列的近场探针的扫描仪，可以测量频率范围从100千赫到20GHz不等。

多氯联苯扫描仪，3轴定位系统

祁佳强 QQ：2850590582   手机：17744536447 电话：010-64714988-216 传真：010-64714988-668 邮件：tk5@handelsen.cn

　　简短描述

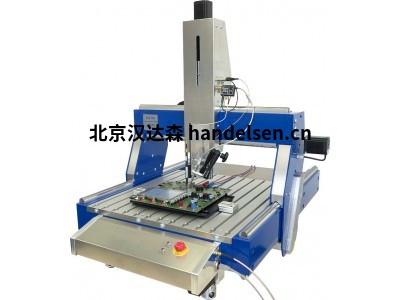

　　FLS 106 PCB Langer 扫描仪是一种 3 轴定位系统，与近场探针配合使用，用于测量高达 20 GHz 的磁场或电子场，并通过脉冲场高达 200 mT 的 H 场源对正在测试的设备进行脉冲。

汉达森 祁佳强177*4453*6447

　　FLS 106 PCB扫描仪由芯片扫描仪软件通过PC控制。该软件同时允许从频谱分析仪、图形表示(2D 或 3D)、测量数据(CSV 数据文件)存储和输出中读取测量值。FLS 106 多氯联苯扫描仪可以通过旋转单元升级为 4 轴定位系统。

　　交货范围

　　1倍FLS 106 多氯联苯，3 轴定位系统

　　1倍CS 扫描仪、芯片扫描仪软件 / USB

　　1倍Uh Dut 集， 兰格扫描仪的通用支架

　　1倍SH 01， 兰格扫描仪的探针支架

　　1倍DM-CAM，数字显微镜相机

　　1倍FLS 106 多氯联苯 acc， 配件

　　1倍FLS 106 m， FLS 106 套用户手册

　　推荐产品

　　SX1 套装、近场探针 1 GHz 至 10 GHz

　　XF 产品系列，近场探针 30 MHz 至 6 GHz

　　射频产品系列，近场探针 30 MHz 至 3 GHz

　　LF 产品系列，近场探针 100 kHz 至 50 MHz

　　扶轮单位，扶轮股

　　PA 203 SMA，预装器 100 kHz 至 3 GHz

　　PA 303 SMA， 预装器 100 kHz 至 3 GHz

　　PA 306 SMA，预装器 100 kHz 至 6 GHz

　　技术参数

　　供应电压110 V / 230 V

　　接口美国布汉达森 祁佳强177*4453*6447

　　x， y， z 轴

　　最大穿越距离(400 x 600 x 120) 毫米

　　最小定位距离(20 x 20 x 20) μm

　　定位速度(20 x 25 x 10) mm/s

　　重量75公斤

　　尺寸 (L x W x H)(1030 x 775 x 900) 毫米

　　交付范围详情

　　FLS 106 多氯联苯

　　3轴定位系统

　　FLS 106 3 轴定位系统用于在三个轴的现场探针附近移动，并在 DUT 上方旋转近场探针。

　　CS扫描仪

　　芯片扫描仪软件 / USB

　　ChipScan-Scanner 是一款评估软件，旨在对组件的可靠采集、快速交互可视化和电磁兼容性 (EMC) 测量进行复杂分析。结合兰格IC扫描仪和兰格的ICR微生物之一，芯片扫描仪是...

　　Uh Dut 集

　　兰格扫描仪通用支架

　　通用支架设计用于固定扫描仪上的电子组件。连续可调爪，这是固定与M3螺丝到UH DUT的孔，允许在通用支架上测试设备的灵活定位。

　　SH 01

　　兰格扫描仪的探针支架

　　探针支架用于在兰格EMV-Technik有限公司的现场探头附近举行。探针支架支持兰格扫描仪的功能碰撞保护系统。探针支架连接到兰格扫描仪的旋转单元。

　　DM-CAM

　　数码显微镜相机

　　数码显微镜摄像头是兰格扫描仪的重要组成部分，便于将近场探针放置在 DUT 上方。

　　FLS 106 多氯联苯 acc

　　辅料 汉达森 祁佳强177*4453*6447
