意大利迪普马Duplomatic 调节泵HPR 系列

意大利迪普马Duplomatic 调节泵HPR 系列

谭晶 QQ：2853369887   手机：18518172492 电话：010-64717020-116 传真：010-84786709-666 邮件：sales9@handelsen.cn

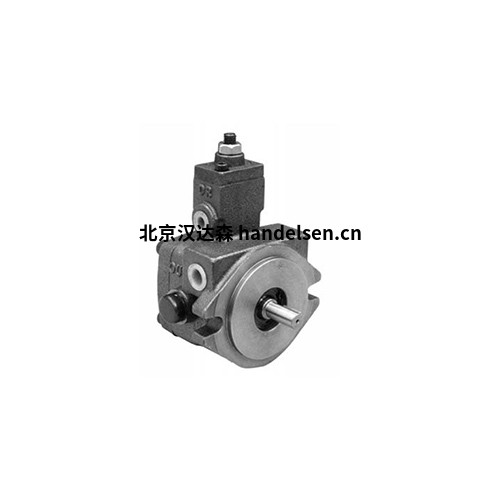

                Duplomatic　DFP泵是固定排量叶片泵，有四种不同的尺寸，每种尺寸有五种不同的标称排量。它们有一个泵送元件(单泵)或双泵元件(双泵)。

　　泵组由盒式紧凑元件组成，其包含转子，叶片，凸轮环和头盘。该滤筒易于拆卸，无需将泵与液压回路断开，从而简化了维护操作。

　　凸轮环的特殊椭圆形轮廓，双吸气和输送腔相互抵消，消除了转子上的径向推力，决定性地减少了泵的磨损。此外，使用12叶片转子可降低输送压力脉动，从而抑制泵的振动和噪音水平。

　　— DFP定量叶片泵分为四种规格，每一种规格又包含五种不同的排量。该泵可以单泵形式提供，也可以双联泵形式提供。双联 泵组合参见第15 - 20节。

　　—该泵由插装式紧凑型部件组成，包括转子，叶片，定子以及端盖。插件可轻松拆装，而无需将泵从液压回路拆除，从而简化 维修工作。

　　— 定子采用了特殊的椭圆曲线，两对吸油腔和压力油腔互相一一对应，这一结构消除了定子的径向推力，并显著降低了泵的磨 损。除此之外，采用12片叶片转子，减少了压力油脉动， 抑制了泵的振动和噪音等级。

       VPPM泵是带可变斜盘的可变排量轴向柱塞泵，适用于开路应用。

　　它们有三种不同的框架尺寸，最大位移可达29,46,73和87cm 3 / rev。

　　泵流量与旋转速度和旋转斜盘的角度成比例，可以连续调节。最大和最小角度可以通过合适的调节螺钉机械地限制。

　　这些泵具有中高工作压力(恒定高达280 bar，峰值高达350 bar)。由于一些特殊的设计特点，这些泵能够承受轴上的高轴向和径向载荷。

　　它们通常配有ISO 3019/2安装法兰，除了后泵和中间泵，如果有多个泵，只有SAE J744 2孔法兰和SAE J744花键轴。

　　它们具有七种不同类型的调节控制，每种调节控制都根据应用需求而定。

　　特点：

　　— 斜盘式轴向柱塞变量泵VPPM，适用于开式回路。

　　— 该泵可提供四种不同的规格，最大排量分别为29,46,73以及 87cm3/rev。

　　— 泵的流量和转速及斜盘摆角成正比，而且斜盘摆角可以无级调节。最大摆角和最小摆角可通过相应的调节螺钉进行机械限制。

　　— 该系列泵适用于中高压工作压力(连续工作压力至280 bar，峰值压力 至350 bar)。由于一些特殊设计，该系列泵的驱动轴可以承受较高的 轴向和径向负载。

　　— 该泵通常提供ISO 3019/2安装法兰，多联泵的中间级泵和尾泵除外。 多联泵仅提供SAE J744 2孔法兰和SAE J744花键轴 (见第16节)。

　　— 根据应用需求 (见第8 - 14节)，该系列泵可提供7种不同的控制机构。









       Duplomatic 调节泵HPR 系列参数

　　HPR - 用于开环操作的高压自调节泵

　　- HPR泵是带有斜盘设计的可变排量轴向柱塞泵，适用于开路应用。

　　- 可提供七种框架尺寸，从55到280 cm3 / rev。

　　- 泵流量与轴速度和旋转斜盘角度成正比，可以连续调节。可以

　　通过调节螺钉机械地限制最大角度。

　　- 由于采用特殊设计，这些泵能够在高工作压力(连续420 bar和峰值500 bar)下运行

　　- 所有泵都配有降噪装置。

nok="f" gradientshapeok="t" o:connecttype="rect">

　　该负载感应控制允许根据安装在工作线上的节流阀两侧测量的Δp压降来调节泵流量。

　　注意：LS端口和限流器(或阀门)下游的流线之间的连接管始终由客户负责。 不提供限流器。 可以手动设置最大工作压力来调节P * max阀门。



Duplomatic EDM - M 1111NE01

Duplomatic EDM - M 1111NE02

Duplomatic EDM - M 2111NE01

Duplomatic EDM - M 2111NE02

Duplomatic EDM - M 3111NE01

Duplomatic EDM - M 3111NE02

Duplomatic EDM - M 1211NE01

Duplomatic EDM - M 1211NE02

Duplomatic EDM - M 1311NE01

Duplomatic EDM - M 1311NE02

Duplomatic EDM - M 1411NE01

Duplomatic EDM - M 1411NE02

Duplomatic EDM - M 1511NE01

Duplomatic EDM - M 1511NE02

Duplomatic EDM - M 1121NE01

Duplomatic EDM - M 1121NE02

Duplomatic EDM - M 1131NE01

Duplomatic EDM - M 1131NE02

Duplomatic EDM - M 1141NE01

Duplomatic EDM - M 1141NE02

Duplomatic EDM - M 1112NE01

Duplomatic EDM - M 1112NE02

Duplomatic EDM - M 1113NE01

Duplomatic EDM - M 1113NE02

Duplomatic EDM - M 1114NE01

Duplomatic EDM - M 1114NE02

Duplomatic EDM - M 2222NE01

Duplomatic EDM - M 2222NE02

Duplomatic EDM - M 2322NE01

Duplomatic EDM - M 2322NE02

Duplomatic EDC-112 24V DC

Duplomatic EDC-142 12V DC

Duplomatic EDM-M112 24V DC

Duplomatic DIN EN 50022

Duplomatic CRE-140/20ND12K1

Duplomatic CRE-70/20ND12K1

Duplomatic CRE-250/20ND12K1

Duplomatic CRE-140/20ND24K1

Duplomatic CRE-70/20ND24K1

Duplomatic CRE-250/20ND24K1

Duplomatic CRE-140/20vD24K1

Duplomatic CRE-70/20vD24K1

Duplomatic CRE-250/20vD24K1

Duplomatic DSE 3-SA/11vD24K1

Duplomatic DSE 3-SB/11vD24K1

Duplomatic DSE 3-SA/11ND24K1

Duplomatic DSE 3-SB/11ND24K1

Duplomatic DSE 3-SA/11vD12K1

Duplomatic DSE 3-SB/11vD12K1

Deutronic QTM5-D/10N

Deutronic CHM5-D/10N

Deutronic DS5-S3/12N-D24K1

Deutronic DS5-S1/12N-D24K1

Deutronic Dentex B48.H7-40H7 Si

Deutronic DSE3J-Z30/20N-E0K11

Deutronic DSPE5G-A80/11N-ZI/E1K11/B1比例阀

Deutronic EDC-112/10E0电磁阀

Deutronic RPCED1-25/C/51-24电磁阀

Deutronic PRR-40-ER32/50-T

Deutronic PRR-40-ER32/40-T

Deutronic RPR-40-ER32/40-E

Deutronic R2-I1

Deutronic VR5-I1

Deutronic VR7-I1

Deutronic VR2-I3

Deutronic VR5-I3

Deutronic VR7-I3

Deutronic VR2-I4

Deutronic VR5-I4

Deutronic VR7-I4

Deutronic VD2-W

Deutronic VD3-W

Deutronic VD4-W

Deutronic VD5-W

Deutronic VD6-W

Deutronic VD7-W

Deutronic VD8-W

Deutronic VD9-W

Deutronic VR3-P1

Deutronic VR3-P3

Deutronic VR3-P4

Deutronic VR5-P1

Deutronic VR5-P3

Deutronic VR5-P4

Deutronic VR7-P1

Deutronic VR7-P3

Deutronic VR7-P4

Deutronic MVR1-SP

Deutronic MVR1-SA

Deutronic MVR1-SB

Deutronic MVR1-ST

Deutronic MVR1-SPT

Deutronic MVR3-SP

Deutronic MVR3-SA

Deutronic MVR3-SB

Deutronic MVR3-ST

Deutronic MVR3-SPT

Deutronic MVR-RS/P/50

Deutronic MVPP-SA

Deutronic MVPP-SB

Deutronic MVPP-D

Deutronic VPP4M-SA

Deutronic VPP4M-SB

Deutronic VPP4M-D

Deutronic CHM7-D

Deutronic CHM7-SA

Deutronic CHM7-SB

Deutronic VP3-W2P-MU

Deutronic VP5-W2P-MU

Deutronic VP3-W3P-MU

Deutronic VP5-W3P-MU

Deutronic VP3-P2P-MU

Deutronic VP5-P2P-MU

Deutronic VP3-P3P-MU

Deutronic VP5-P3P-MU

Deutronic DS5-S3/12N-A110K1

Deutronic DS5-S3/12N-A00

Deutronic DS5-TB/10N-A00

Deutronic DS3-S3/10N-A110K1

Deutronic DS3-S1/10N-A110K1

Deutronic DS3-S4/10N-A00

Deutronic DS3-SA1/10N-A00

Deutronic DS3-TB/10N-A00

Deutronic DS3-RK/10N-D00

Deutronic DS3-TB23/10N-A00

Deutronic DS3-SB1/10N-A00

Deutronic DS3-SB11/10N-A00

Deutronic DS3-S2/10N-D12K1/CM

Deutronic DS3-S21/10N-D00-CC

Deutronic DS3-RK/10N-A230K1 DS3-S2/10N-A00-CA

Deutronic DS3-S2/10N-A24K1

Deutronic DS3-S3/10N-A00-CA

Deutronic DS3-S1/10N-D24K1

Deutronic DS3-S1/10N-D00-CC

Deutronic DS3-S4/10N-A110K1

Deutronic DS3-S2/10N

Deutronic DS3-S3/10N-D00-CC

Deutronic DS3-S4/10N-D00

Deutronic DS3-TB/10N-D110K1

Deutronic DS3-TA/10N-D00-CC

Deutronic DS3-TB/10N-D00-CC

Deutronic DS3-RK/10N-D110K1

Deutronic DS3-TA/10N-A00-CA

Deutronic DS3-SA2/10N-D00-CC

Deutronic DS3-S1/10N-

Deutronic D12K1/CM DS3-TB/10N-110

Deutronic DS3-RK/10N-A00

Deutronic DS3-RK/10N-A110K1

Deutronic DS3-SA2/10N-D12K1/CM

Deutronic DS3-RK/10N-D24K1

DBL1600-14

Deutronic DBL1600-14-B

Deutronic DBL1600/3W-14-B-HAN

Deutronic DBL1800/3W-14-B-HAN

Deutronic DBL1200-14

Deutronic DBL1200-14-B

Deutronic DBL1200-28

Deutronic DBL1200-28-B

Deutronic DBLW1200-14

Deutronic DBL1200/3W-14-B-HAN

Deutronic DBL1200HV-60

Deutronic DBL1050-14

Deutronic DBL1050-14-B

Deutronic DBL1050/3W-14-B-HAN

Deutronic DBL500-14/LTC

Deutronic DBL800-14

Deutronic DBL800-14-B

Deutronic DBL800-58

Deutronic DBL800-14-M

Deutronic DBL800-58-M

Deutronic DBL800IP-14-M 64

Duplomatic MCD6-SAT/51N

Duplomatic MRQA-5/1/C/42

Duplomatic DSE3J-Z12/31N-E0K11C

Duplomatic DSE3J-Z12/31N-E0K11B

Duplomatic DSE3J-Z12/31N-E0K11A

Duplomatic T.220/380-50/60 BSVN2

Duplomatic E5HP4-TA/40N-A110K1

Duplomatic E5HP4-S1/40N-A110K1

Duplomatic E5HP4-S4/40N-A110K1

Duplomatic PST4-21N-K-K1/K

Duplomatic PRE3G-350/32N-E1K11B

Duplomatic DLIE 442EX7SL107

Duplomatic DLI 21231024159

Duplomatic HME 10050040000

Duplomatic DLI 21203024159

Duplomatic HME 10050040000B
