Sikla Pressix CC 27 轨道系统-T 形头螺钉 HM 27
产品分类
| 郭浪 QQ：2853369882 手机：18518269212 电话：010-64714988-196 传真：010-84786709-667 邮件：sales16@handelsen.cn |
 |
 |
Siconnect
用于建筑技术的综合紧固系统
Simotec
用于工业和工厂建设的灵活模块化系统
siFramo
支撑系统
产品介绍
Siconnect
用于建筑技术的综合紧固系统

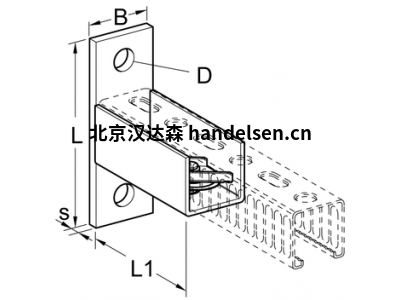

Sikla Pressix CC 27 轨道系统-悬臂支架 AK 27 - 1.25
产品介绍
用于管道安装在墙壁或其他现场结构上的现成支架。
部件
在管道长度发生变化的情况下，建议使用滑动元件，并且需要支撑来吸收管道对齐时的侧向力。对于 ≥ 500 mm 的悬臂长度，建议使用支撑或支撑。
技术规格
1 = 27/25 型
2 = 27/37 型
必须考虑允许的锚固载荷
σpreh ≤ σ perm
f perm ≤ L/150
最大扭转力矩 Mt max不考虑
扭转角
Mt max = 20 Nm
材料：钢，镀锌
类型 长度 宽 长孔 重量 包裹 货号
27/25 - 200 203 64 10x15 0.25 25 112326
27/25 - 250 253 64 10x15 0.29 25 112327
27/25 - 300 303 64 10x15 0.34 25 112328
27/25 - 500 503 64 10x15 0.49 25 112329
27/25 - 700 703 64 10x15 0.65 1 112330
27/25 q - 300 303 64 10x15 0.34 25 112366
27/37 - 300 304 64 10x15 0.43 25 111458
27/37 - 500 504 64 10x15 0.64 25 111459
27/37 - 700 704 64 10x15 0.84 1 111460
27/37 - 800 804 64 10x15 0.96 1 111461
Sikla Pressix CC 27 轨道系统-连接器 CN CC 27-90°
产品介绍
由 MS 27 安装导轨制成的框架结构的完整连接元件。版本 W 用于连接到墙壁、地板或天花板。
轨道系统 90° 节点的快速连接技术 27.
通过按压螺钉头自动锁定，同时固定自身重量。
确保正极和非正极连接。带 M8 夹紧螺钉的锯齿螺纹板。高强度材料和形状带来高刚性。
技术规格
额定负载：Fx剪切= 每个连接器 0.8 kN
拧紧扭矩：10牛米
材料：钢，镀锌
类型 重量 包裹 货号
CC 27-90° 0.09 50 195772
CC 27-90°W 0.07 50 195789
Sikla Pressix CC 27 轨道系统-夹钳 SB 27
用于将横梁固定到两侧钢梁上的连接元件。无论导轨开口的布置如何，都可以进行紧固。
供货范围
配有支架、卡爪和法兰螺母。
部件
始终成对使用。
拧紧扭矩：20 Nm
导轨长度 = 梁宽 + 至少 2 x 50 mm 悬伸
技术规格
最大允许拉伸载荷：每个夹具 2.0 kN
材料：钢，镀锌
类型 最大法兰 线 重量 包裹 货号
27-M8 25 M8 0.29 20 195864
Sikla Pressix CC 27 轨道系统-T 形头螺钉 HM 27
适用于宽度为 27 mm 的 Sikla 安装导轨。
供货范围
预装垫圈和螺母
注意：使用固定爪时，HM 27 M10 型不需要垫圈。
技术规格
材料：钢，镀锌
类型 长度 L 螺纹可用长度 重量 包裹 货号
HM 27 M8 x 10/14 15 10 0.02 50 106467
HM 27 M8 x 15/14 20 15 0.03 50 106476
HM 27 M8 x 25/14 30 25 0.03 50 106485
HM 27 M10 x 15/14 20 15 0.03 50 106494
HM 27 M10 x 25/14 30 25 0.04 50 106500
