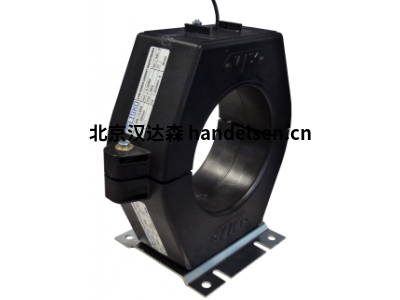

Zelisko 电流传感器 SMCS - JW1001（环芯型）

关于Zelisko

Zelisko 由 Techn 博士于 1918 年创立。Josef Zelisko 作为 Mödling 的个体企业。公司创始人的长期技术思维和创造性构成了企业成功的基础。

主要重点是根据客户的订单进行自己的发明和新产品开发。技术博士。Josef Zelisko, Fabrik für Elektrotechnik und Maschinenbau GmbH 自 1988 年起成为克诺尔集团的一部分。

直到今天，该公司的特点是其创新能力和发展是为客户的个性化需求而完美设计的。Zelisko 的高品质产品在开关设备安装以及能源行业的道路和火车运营商领域拥有全球客户。

在公司成立的默德林，Zelisko 开发、生产和销售交通管理系统、信号系统和互感器。

Zelisko 以极具吸引力的价格提供高端产品，并在客户项目实现期间提供咨询服务。



常用产品介绍



Zelisko 电流互感器 - 一般信息

本目录第一部分中包含的所有互感器均为树脂浇注互感器，具有以下特性：

免维护

干式

安装在任何可能的位置。

用于施工保证的浇注树脂材料的特点

最好的绝缘

机械强度高

高电弧和温度稳定性

所有互感器都根据各自的标准（例如 DIN VDE、IEC）进行例行测试。

初级绕组带有转换端子的电流互感器配有塑料盖和电路原理图，以查看端子的实际连接。

用于校准目的的绕组的次级端子可以密封。多芯型电流互感器最多可以有 4 个芯。

所有支撑型电流互感器均可使用电容式电压分接。根据订购的 CT 类型，电压可以从接线盒中的附加端子或接线盒上方的特殊插座中分接。高压绝缘C1的电容接到C端，可作简单的电压指示。这取决于变压器中磁芯的类型和数量。

如果不使用，端子 C 必须接地。电容式电压分接可设计用于 HR

或 LRM 系统（根据客户要求）。

测量用电流互感器

用于连接测量仪器、积分仪表和类似设备（例如 15 VA Cl 0,5 FS 5）。

额定精度限制系数 (FS) 是当应用于额定初级电流 (IN) 时，给出电流互感器符合精度要求 Fg 时的最大电流的 rms 值的系数。

FS 5，即分钟。5 x IN FS10 时的复合误差为 10%，类似于 FS 5，但为 10 x IN。

保护用电流互感器

旨在与电气保护装置一起使用（例如 15 VA 10P10）。保护用电流互感器分为10P类和5P类，按二次端子性能表示：

1) 额定电流下的精度等级

2) 以百分比为单位的精度限制电流下的额定综合误差

精度等级5P对磁芯的构建要求比精度等级10P更高。精度限制系数分别由精度等级名称 10P 和 5P 后面的数字给出。10P10 (5P10)：最大。10 (5)% 复合误差 Fg 在 10 x IN。一般使用精度等级 10P10。



Zelisko 电压互感器 - 一般信息

接地电压互感器可以配备额外的绕组用于接地故障监测。

两个额定一次电压的电压互感器将在二次转换时交付。只有这种结构才能保证绝缘和操作的高可靠性。

本网站所包含的所有仪表变压器均为树脂浇注变压器，具有以下特点：

免维护

干式

安装在任何可能的位置

用于施工保证的浇注树脂材料的特点

最好的绝缘

机械强度高

高电弧和温度稳定性。

所有互感器都根据各自的标准（例如 DIN VDE、IEC）进行例行测试。

限制热输出

在额定电压下，电压互感器在不超过规定温度限值的情况下可以向二次电路提供的视在功率。

额定二次限制热输出

用于接地故障监测的绕组输出额定电压和时间为 8 小时。由于用于接地故障监测的绕组以开放三角形连接，因此只有在发生接地故障时，它们才会永久充电。

额定电压因数

接地电压互感器可以在 1.9 倍额定初级电压下运行 8 小时，而不会超过规定的温度限制。这只会发生在接地故障的情况下。



Zelisko 传感器 - 一般信息

用于智能变电站的传感器。多年来，“智能电网”一词一直是指由于许多分散式发电系统导致网络不稳定，因此需要扩展/建设智能电网的国家。

Zelisko 的传感器和互感器设计用于中压二次配电网中的智能变电站。在传感器和互感器的开发、加工和生产方面，Zelisko 拥有多年来不断增长的广泛专业知识。

所有电流和电压传感器均根据 IEC61869-7 和 -8（即将推出的 IEC61869-10 和 -11）进行开发和型式测试。

传感器标有序列号，每个产品都附有单独的测试报告。此外，所有设备都是免维护的，可以在极端气候条件下运行，即高温和高湿度。

电流和电压传感器适用于原变电站和改造变电站。



Zelisko 电流传感器

SMCS/T - JW1002（分芯型）

现有装置的改造应用是这种类型的主要应用领域。点击系统可以在现场免工具安装传感器。无需拆卸 T 型连接器，因为传感器包含电缆。传感器随附两条电缆带，可将其直接固定在输出电缆上。铁芯的切割面和传感器外壳中精密的弹簧系统确保了传感器在组装到输出电缆上后的测量精度得到保证。



SMCS - JW1001（环芯型）

这种类型设计用于在开关设备中进行简单安装。它在变电站中未安装的输出 T 型连接器上滑动。当连接器拧在馈通装置上时，它的护套会膨胀。因此，护套压靠电流传感器的内表面并固定它。因此，不需要在变电站中额外固定传感器。由于生产过程稳定，可以提供一组三个传感器，其电流误差和相位位移的标准偏差分别为 0.05% 和 0.05°。因此，除了电流测量外，一组三个传感器还可以检测接地故障电流，而无需使用接地故障检测变压器。



GAE120/SENS-JW1003（分芯型）

GAE120/SENS 型接地故障检测传感器基于经过市场验证的产品。变电站的所有输出电缆均通过该变压器导通。在三相电网中发生接地故障时，由于中性点的位移会产生电流。以特定的比率将产生的电流转换为传感器的输出。因此，该系统能够分别检测故障和短路电流。在这个传感器中，感应变压器原理与复杂的传感器技术相结合。铁芯的高质量切割表面确保组装后测量的恒定和高精度。



SMCS3 - JW1004（闭芯型）

三相设计的电流传感器结合了最大的灵活性和最大的功能。可以将接地故障检测添加到传感器中的三个单相转换器。

该型号最多可组合三个单空间传感器和一个三相传感器用于接地故障检测。该传感器专为开关设备中的原始设备而设计。

该系统的一个优点是只需一个包含多达四个不同传感器的设备即可简单轻松地组装。

无论客户选择何种配置，设备的尺寸始终相同。使用环形磁芯设计可以实现比使用分裂磁芯更高的精度。传感器的设计可以根据客户对磁极之间的距离和外部尺​​寸的要求进行调整。
