产品介绍
Simotec
用于工业和工厂建设的灵活模块化系统

Sikla Simotec-悬臂支架 AK F 80/30
用于单臂悬臂安装在 F 80 支撑型材和 TKO F 80 支撑支架上的现成元件,或用于构建具有适当连接部件的桁架。变体“E”实现了由天花板支撑和横梁组成的结构,而底板没有在纵向方向上突出。
部件
与 TP F 80 支撑型材的形状配合连接:
AK F 80/30 带 4 个自锁螺钉 FLS F
AK F 80/30-E 带 2 个自锁螺钉 FLS F
技术规格
       型号                     尺寸           长度        宽*长       d
AK F 80/30-400 130x80x8     400 11x20 14
AK F 80/30-800 130x80x8     800 11x20 14
AK F 80/30-E-400 80x80x8     400 11x20 -
AK F 80/30-E-800 80x80x8     800 11x20 -
执行:板焊接到载体型材 F 80/30
材料:
盘子:钢,HCP
光束轮廓:钢,HCP

Sikla Simotec-联合 GE F 80
用于支撑与 siFramo 80 支撑系统连接的单臂悬臂以及用于加强框架结构。
角度 α 在 25° 和 155° 之间无级变化。
部件
使用底板上的 4 个自锁螺钉 FLS F 将接头固定到 TP F 80 承载型材上。与八角形相连的支撑型材 TP F 80 也用 4 个锁紧螺钉固定,因此总共需要 8 个锁紧螺钉。可以使用下表确定支撑型材的锯切长度。
以所需角度组装后,必须将接头中的螺钉拧紧至 40 Nm。
技术规格
通用电气 F 80 - 80 140 80 80 25° - 155° -
通用电气 F 80 - 80q 140 80 80 25° - 155° 190x80x8
材料:钢,HCP
通用电气 F 80 - 80 2.1 1 113835
通用电气 F 80 - 80q 3.0 1 113834
 QQ截图20220127175334
Sikla Simotec-支架 TKO F 100/160
用于单臂悬臂安装在墙壁、地板、天花板和承载系统 100、120 上的现成元件,或用于构建具有适当连接部件的桁架。
部件
根据要求,推荐不同类型的安装:
使用 4 个重型锚固件 M12 固定到结构上。
使用 5P M12 S 安装套件对钢梁(法兰宽度 100 - 180 mm)进行强制锁定连接。
技术规格
TKO F 100/160-800 800 280x280x12 M12
TKO F 100/160-1200 1200 280x280x12 M12
执行:
底板焊接到支架型材 F 100/160
材料:
盘子:钢,HCP
光束轮廓:钢,HCP
批准/符合性
CE 标志(www.sikla.de/downloads 上的性能声明)
TKO F 100/160-800 18.5 1 113097
TKO F 100/160-1200  24.5 1 113420

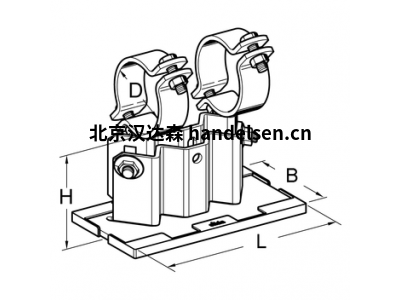

Sikla Simotec-浮动轴承 LC - HV
高度可调的浮动轴承,用于在合适的表面上支撑滑动管道。在 2.5 毫米的齿形网格中进行高度调节。
当放置在钢梁上时,建议的最小法兰宽度为 80 毫米。
供货范围
上下部分用螺丝固定在一起,可以调节高度。滑板已经安装在下部。
技术规格
类型
LC - 高压 90 90 88.5...113.5
LC-HV 150 150 116...168.5
LC-HV 200 200 171...223.5
拧紧扭矩螺钉连接:
DN 15 - 40 40 桥上的螺丝 80
DN 50 - 200 50 桥上的螺丝 80
DN 250 - 300 60 桥上的螺丝 80
方面:
金属板:长 = 250 毫米 x 宽 = 100 毫米
包括滑板:长 = 256 毫米 x 宽 = 105 毫米
材料:
钣金件:钢,HCP
螺丝、螺母:钢,HCP
滑板:聚酰胺 6.0,玻璃纤维增​​强,黑色
温度范围滑板:-20°C 至 +130°C
介质温度 t f :-20°C 至 +300°C(如果 t f > 270°C,请移除滑板)

Sikla Simotec-浮动轴承 LR - H 20
浮动轴承作为滑动底座,用于公称宽度为 DN 15 至 DN 300 的管道,用于连接法兰宽度为 80 - 300 mm 且最大法兰厚度为 20 mm 的钢梁。
供货范围
预装配浮动轴承组包括:
2 个带滑动盖的夹紧钩
1 个滑动支架
1 个 M10 螺杆 + 相关螺母
部件
将预组装的张紧钩夹在托架上并拧紧螺母 (10 Nm)。光束宽度 < 100 mm 时,必须卸下 PA 支架的两个螺母。管子直接在 PA 支架上滑动,无需横向引导。如果应用需要在 Y 方向上更大的滑动距离 (> 40 mm) 或使用 > DN 100 的标称宽度,则建议使用更宽的 100 型滑动垫。
技术规格
类型         法兰宽度
80/120 80 - 120
140/160 121 - 160
180/220 161-220
240/260 221 - 260
280/300 261 - 300
材料:
张力钩:钢,HCP
螺杆、螺母:钢,HCP
PA滑垫:聚酰胺 6.0,30% 玻璃纤维增​​强,黑色
温度范围:-20 至 +130° C(在 PA 支撑处)
