名称。德国MEILHAUS ELECTRONIC示波器

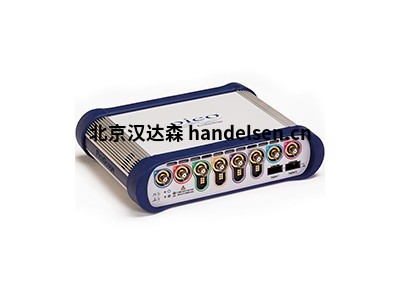

模型。PicoScope 6000E系列

品牌。MEILHAUS

产地: 德国 德国



Meilhaus Electronic GmbH位于慕尼黑附近的Alling，是欧洲在设计、生产和销售基于PC的数据采集和接口技术方面的领先公司之一。自1977年以来就有Meilhaus Electronic的专业技术，经过43年的行业积累，创新发展和个性化定制，根据专业计量EMC解决方案。产品范围包括仪器、数据采集器、接口、网络测试器、软件和PC卡以及PCI Express、PCI、CompactPCI/PXI、USB和以太网接口的组件。关于PC数据采集的一切：数据采集和测试控制，以及实验室和工业的数据传输。通过MEcademy，Meilhaus电子公司还提供培训和培训软件，电缆测试器和测量仪器。Meilhaus主要产品。梅尔豪斯示波器、梅尔豪斯万用表、梅尔豪斯测试仪、梅尔豪斯LCR测试仪、梅尔豪斯绝缘测试仪、梅尔豪斯热成像测试仪、梅尔豪斯探头、梅尔豪斯工业控制器、梅尔豪斯数据记录器、梅尔豪斯控制卡、梅尔豪斯接线板、梅尔豪斯模块、梅尔豪斯发射器、梅尔豪斯电缆测试仪、梅尔豪斯电缆测试器、梅尔豪斯光谱仪、梅尔豪斯计数器、梅尔豪斯手持仪器等等。



一、德国MEILHAUS ELECTRonIC PicoScope 6000E系列500MHz，最高5GS/s的示波器产品优势

①8个模拟通道和16个数字通道。

500 MHz带宽，高达5 GS/s的采样率，高达4 GS的深度存储器。

③具有8、10或12位分辨率的FlexRes结构。



二、德国MEILHAUS ELECTRonIC PicoScope 6000E 500 MHz系列，高达5 GS/s的实时示波器产品特点及技术规格信息

①8个模拟和16个数字高性能通道（MSO/混合信号示波器）。具有低噪声的精密通道。

深度存储器2GS或4GS。

500 MHz带宽--首次出现在8通道的PicoScope中!

快速采样率高达5GS/s，取决于FlexRes分辨率和使用的通道数。

固定的8位分辨率或智能的8/10/12位FlexRes结构。

6.新的附件-独特的探头支架系统。

⑦功能性和AWG/任意性信号发生器。14位，采样率高达200MS/s。

⑧USB3.0超高速。

⑨更好的显示性能和可视化工具-支持最新的4K UHD显示器。

⑩标准的串行协议解码器。1-Wire, ARINC 429, CAN, CAN FD, DALI, DCC, DMX512, Ethernet 10base-T and 100base-TX, BroadR-Reach/Ethernet 100base-T1, FlexRay, I²C, I²S, LIN, Manchester. ps/2、modbus、send、spi、uart（rs232/rs422/rs485）、usb 1.1。

⑪时间范围、频率范围、数字显示和分析。

⑫先进的触发器，屏蔽极限测试，报警。

德国MEILHAUS ELECTRONIC示波器

三、德国MEILHAUS ELECTRonIC PicoScope 6000E 500 MHz系列，高达5 GS/s的实时示波器产品概述

①PicoScope 6000E系列为开发下一代嵌入式系统的工程师打开了新的视野。结合PicoScope 6软件，6000E系列提供了可视化、分析和排除复杂电子设计故障的性能和功能--所有这些都是以合理的价格提供的! 该系列对寻求出色的波形捕捉能力和高效的编程接口的OEM客户也很有吸引力。

PicoScope 6000E是一款USB 3.0 SupperSpeed PC混合信号示波器，具有8个模拟和16个数字通道。它们提供500 MHz带宽和高达5 GS/s的采样率，这取决于所选择的分辨率和使用的通道数量。

6804E具有8位的固定分辨率，6824E配备了Pico独特的智能FlexRes架构，具有8、10或12位的分辨率。PicoScope 6000E系列由成熟的PicoScope 6软件支持，该软件具有多种功能，如标准。 b.串行解码、掩码限制测试等。



四、德国MEILHAUS ELECTRONIC示波器型号概述InfiniiVision X1000系列



型号 InfiniiVision

EDUX1052A InfiniiVision

EDUX1052G InfiniiVision

DSOX1202A InfiniiVision

DSOX1202G InfiniiVision

DSOX1204A InfiniiVision

DSOX1204G

通道2+1（外部触发器作为数字通道可见） 第2名 第4名

带宽 50 MHz 70 MHz，可升级为100 MHz或200 MHz 70 MHz，可升级为100 MHz或200 MHz

采样率 1 GS/s (所有通道) 2 GS/s (1或2通道操作), 1 GS/s (如果外部触发器视图被打开) 2 GS/s (1或半通道操作), 1 GS/s (3或4通道操作)

信号更新率 100,000 Wfms/s 200,000 Wfms/s 200,000 Wfms/s

存储深度 200 k点（所有通道） 2 MP点（1或2通道操作），1 MP点（如果打开外部触发视图） 2 MP点（1或半通道操作），1 MP点（3或4通道操作)

隔离存储器 -- ✓ ✓ ✓ ✓

超级变焦 ✓ ✓ ✓ ✓

显示器 7" / 17.8 cm TFT LCD WVGA 7" / 17.8 cm
