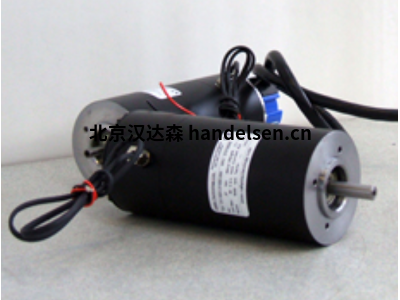

Callan 伺服电机 M4-200X 系列 0.4 至 1.6Nm

Callan Technology 公司历史

Callan Technology 公司总部位于爱尔兰，其伺服电机制造的历史可以追溯到 1973 年， 2001 年，该公司收购了爱尔兰太平洋科学公司（前身为科尔摩根（内陆）爱尔兰）的“TT”伺服电机和“TGF”测速发电机业务，callantechnology公司正式成立，为工业应用设计和制造坚固耐用的高精度直流伺服电机，该公司产品在设计时特别强调为工业运动要求提供坚固、可靠的解决方案，借该公司在伺服电机的设计和制造方面的丰富经验，使其能够为客户提供满足需求的定制方案。

2004年起，Callan Technology 提供 SEM(英国) MT 系列直流有刷电机的直接替代品。



Callan Technology 的伺服电机解决方案，在众多领域广泛应用，其中包括医疗、工厂自动化、线圈绕线机、贴标设备、机床、插入机、天线、挑选和放置、包装、转换设备、组装设备和实验室设备。

Callan Technology 的直流伺服电机系列包括 8 个产品系列，所有产品系列均提供各种电气和机械选项。 此外，公司还为各种应用提供一系列 TGF 转速发生器和直流伺服放大器，公司积极与客户合作定制设计直流伺服电机，以满足特定的工业运动控制要求，包括特殊绕组、安装/轴、连接器、反馈、密封等

Callan Technology 致力于提供最高质量的伺服电机产品和解决方案，并获得ISO9001:2008 认证。



产品特点及优势：

稀土永磁--高功率密度

墨盒刷架--可现场更换

熔断器--坚固的电枢

非接触式密封轴承--使用寿命长

浸渍绕组（Cl. F）--减少绕组故障，长寿命

各种定制轴和安装座--机械接口可选

环氧涂层测速发电机，带金刚石车削换向器--结构坚固的精密测速发电机



与传统的铁氧体磁铁或绕线励磁电机相比，稀土磁铁的使用导致具有非常有利的功率/重量比的紧凑型电机。最大端电压一直保持在 90 V，但可以从较低的电压（例如 48 或 60 V）获得非常有用的性能，在降低的速度下保持扭矩。

通过非驱动端的轴伸端安装测速器、编码器、旋转变压器和其他位置反馈装置。还可以集成故障安全制动器以及通过 MS 连接器、电缆或飞线进行的替代电源连接。

该系列还可选多种特殊绕组，旨在涵盖大多数速度/扭矩应用。



规格

0.4 至 1.6Nm

90 - 300 W

6000 rpm 最高转速

紧凑的尺寸

高能稀土磁铁

提供编码器安装套管

可带或不带测速电机

四极电机



标准功能

方法兰 (IMB5)

PG 格兰

IP44 密封

键槽

测速电机



可选项

制动

连接器

特殊绕组

无键槽

特殊轴

恒温器

油封

特殊密封

后轴延长件

圆形法兰 (IMB14)



M4-2003 A型号产品详细参数举例：

功率 (W)  100

最大速度，Nmax (rpm)  6000

峰值扭矩，Mmax (Nm)  2.1

电流@峰值扭矩，Ip (A)  18

最大端电压，VT (V)  90

反电动势常数，Ke (V/krpm)  12.5

扭矩常数，KT (Nm/A)  0.118

直流电阻，R (Ω)  2.9

电感，L (mH） 2.4

重量，M（公斤）  1.8

惯性，JM (kgm2)  1*10-4

静摩擦力，TF (Nm)  0.03

粘性阻尼，F1 (Nm/krpm)   0.005
