瑞士menhir-photonics  激光器

瑞士menhir-photonics  飞秒激光器

部分产品介绍

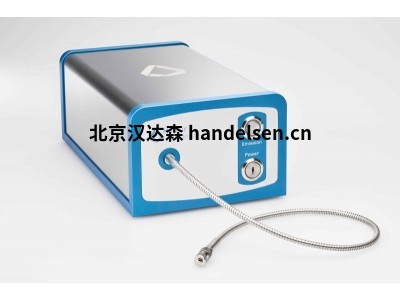

MENHIR-1550系列

我们的 MENHIR-1550 系列是第一款具有 GHz 重复率的 1550 nm 工业级飞秒激光器。

主要特征：

超低噪音

密封激光器

多合一系统

主要规格：

重复率：高达 2.5 GHz


技术规格：

平均功率：> 50 mW

峰值功率：> 0.1 kW

脉冲能量：> 0.05 nJ

重复率：标准-250、500 MHz，1、1.25、2或2.5 GHz

定制设计：-200 MHz至2.5 GHz *

中心波长：1560 nm +/- 10 nm

光谱带宽：> 12.5 nm（3 dB）

脉冲宽度：<200 fs，转换限制

光纤输出端口：光纤输出（PM FC / APC），自由空间

光束质量：TEM00，M2<1.05

极化：线性（PER> 23 dB，> 200：1）

幅度噪声：<0.1％RMS（24小时）

时序抖动：<30 fs [1 kHz-10 MHz]

一般规格：

电源：5 VDC / 2 A **

消耗功率：<10 W

冷却：被动风冷

预热时间：<10 s（冷启动）

激光头尺寸/重量：240 x 160 x 89 mm3  / 5公斤

控制单元：无需控制单元，多合一系统

工作温度：+ 5°C至+ 45°C

储存温度：-10°C至+ 60°C

相对湿度：<80％（非冷凝）

模拟接口：例如 电源调制，警报，互锁，触发，状态

数字接口：USB，RS232，以太网，CAN

产品应用

时序分布

时序信号的超稳定分布在粒子加速器等学术研究基础设施中非常重要。预计未来加速器对稳定时序的要求将大幅增加。由自由电子激光器驱动的最新一代高亮度超快 X 射线源通常对将 RF 信号分配到加速器组件和激光系统具有低于 10 fs 的要求。

满足这些要求的解决方案是基于光纤传输线的定时分配系统。这些系统可以利用光通信技术和计量学在加速器组件和激光系统之间提供飞秒级同步。

这些传输系统使用来自锁模激光器的超低噪声脉冲序列作为时序参考。然后主振荡器的定时信号通过光纤链路传输到几个远程终端站，在那里传输延迟得到稳定。然后锁模激光器或微波振荡器与稳定光纤链路的末端紧密同步。

望远镜阵列时序分布另一个应用光纤定时分配链路的例子是射电望远镜阵列，其中许多天线必须同步才能实现准确的望远镜指向、处理仪器的同步和观测数据的在线处理 。

总的来说，光时钟分配和同步在未来会变得更加重要。超精密导航、重力传感、相干阵列或相对论实验等技术和应用将需要通过地面光纤链路或卫星自由空间链路进行时间比较和同步。

​

精密微波产生

在过去几年中，对超低噪声微波 (MW) 和射频 (RF) 信号源的需求急剧增加。

标准工业应用和高端学术实验需要更高的精度：

雷达系统

国防通信

光子ADC

超稳定时钟

测试和测量

卫星通讯

粒子加速器，FEL

相干通信

锁模激光器产生的超低相位噪声为实现具有亚飞秒 RMS 定时抖动的 RF 或 MW 信号提供了一种简单的解决方案。超低噪声石英振荡器的相位噪声高几个数量级。

另一方面，低温冷却的蓝宝石振荡器需要广泛的冷却系统，由于其复杂性，这限制了它们的应用范围。虽然最近开发的基于光频梳的系统产生的超低噪声微波信号可以实现极高的相位稳定性和低相位噪声，但这些系统的安装和维护在技术上困难且成本高。

对于信号处理和通信中的许多高性能应用（采样时钟、ADC、信号源分析仪的主振荡器），高频相位噪声和累积时序抖动对系统性能的影响最为关键。

对于这些应用，只需使用光电二极管信号和可选的电子放大，就可以直接从自由运行的锁模激光器中产生微波。为了抑制较低噪声频率下的相位噪声，可以将锁模激光器锁定或同步到低噪声和电子振荡器，以获得长期稳定性。

对于需要高频微波参考振荡器（例如 10 GHz）的应用，它也可能是将低噪声压控振荡器与锁模激光器同步的解决方案.
