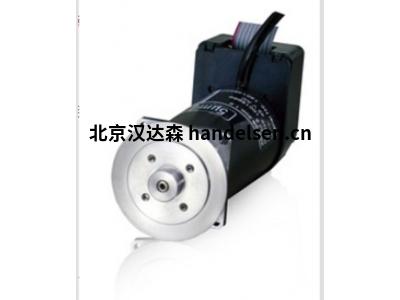

Phytron电机VSS/VSH 33D200D0D6

1.德国Phytron动作。人与机器。彼此之间，彼此之间。

不断追求完美，结合数十年的经验，Phytron成为了在极端环境条件下的自动化解决方案领域中高科技设备的领先供应商之一。除其高精度的步进电机和带有可选齿轮和反馈系统的线性执行器外，Phytron还提供广泛的电力电子设备和控件，以为我们的全球客户提供支持。无论您在哪里选择Phytron，我们的产品都使用相同的语言：每个系列的设备和每个定制的解决方案都体现着对质量的热情，相同的专业知识和相同的高科技精度。自1994年以来，对细节的关注已获得DIN EN ISO 9001认证，从1997年至2016年已获得DIN EN ISO 13485认证，自2016年以来已获得DIN EN 9100认证。

Phytron秉承这些价值观，于1947年成立，至今仍保留着这些价值观。我们的员工参加定期的进一步培训课程，并从各个管理层的开放式沟通中受益。因此，Phytron取得了持续的成功，并被评为“ TopJob”公司。

这些价值很简单地是Phytron在客户和合作伙伴中受欢迎的基础。



2.久经考验的2相混合式步进电机ZSS系列结合了最高的精度和平稳的运行特性。 多达102,400个平易近人

位置（200步电机，以1/512步长分辨率和编码器在微步模式下驱动）ZSS电机

为您的应用程序提供最高精度的定位功能。

ZSS系列与标准市场电机不同，其扩展的环境温度范围为-30至+80°C。

因此，电机最适合

在各个领域的苛刻应用

的应用程序。

完美适合您的应用程序：

•带齿轮

-GPL低反冲行星齿轮

-PLG行星齿轮

-高清谐波传动齿轮

-GSR蜗轮

•带电机制动器

-用于24 VDC电源的永磁制动器

电压

•带编码器

-标准分辨率500线

-3通道光学增量式编码器



Phytron 的 VSS / VSH 步进电机是 30 多年空间技术经验的结晶。 专门设计的两相混合式步进电机可用于高达 10 -11 hPa 的真空环境。 它们是特殊环境的最佳选择，例如深度和高温或极端辐射强度。

概述：

用于在真空或空间中运行或用于低温应用的步进电机

可承受高冲击和振动载荷

真空度高达 10-11 hPa

温度范围取决于应用

抗辐射能力高达 106 J/kg

保持扭矩从 3.4 mNm 到 13 Nm

直径 19 至 125 毫米

每转完整步数：200 (1.8°)

排气孔以避免残留气体



可选的：

VGPL 行星/谐波传动齿轮

热敏元件型 KTC/Pt100 电阻传感器

编码器

双轴



定制结构：

可定制适用恶劣环境中运行，兼容洁净室，带主轴电机

用于减轻重量和抗振性的集成电机齿轮类型 - 钛外壳或空间应用

减少磁发射



应用：

质谱仪

电子显微镜

镀膜和溅射

航天

高能物理学

粒子加速器

深钻技术



VSS19.200.0.6型号参数举例：

型号：19.200.0.6

电流：0.6A

电阻：2.1 Ω

电感：0.85mH

保持转矩：3.4mNm

制动扭矩：0.9mNm

转动惯性：0.0009kg cm2

轴承轴向载荷：3N

轴承径向载荷：3N

质量： 0.05KG

长度：26.5mm

边长：19mm



52.200.1.2型号参数举例：

型号：52.200.1.2

电流：1.2A

电阻：2.65 Ω

电感：7mH

保持转矩：350mNm

制动扭矩：13mNm

转动惯性：0.15kg cm2

轴承轴向载荷：25N

轴承径向载荷：70N

质量： 0.72KG

长度： 65mm

边长：52mm



80.200.5型号参数举例：

型号：80.200.5

电流：5A

电阻：0.4 Ω

电感：2.3mH

保持转矩：2300mNm

制动扭矩：120mNm

转动惯性： 1.24kg cm2

轴承轴向载荷：50N

轴承径向载荷：180N

质量：  2.8KG

长度： 100mm

边长： 80mm
