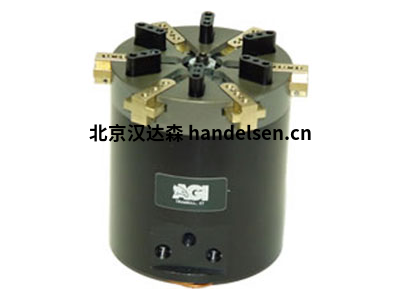

AGP-6-OR – 用于放置O形圈插入机的手指夹具

祁佳强 QQ：2850590582   手机：17744536447 电话：010-64714988-216 传真：010-64714988-668 邮件：tk5@handelsen.cn

　　产品规格

　　设计：平行、双作用、同步密封钳口

　　中风： 展开 0.6 英寸可调 [15 毫米]

　　弹出 0.25 英寸 [6.3 毫米]

　　每个钳口

　　的抓取力 展开钳口的力为 14-55 磅 /80 psi *

　　喷射器钳口的力为 80 磅 /80 磅/平方英寸。

　　时间：

　　关闭：0.2秒[0.2秒]

　　打开：0.2秒[0.2秒]

　　压力范围：

　　低/高 30-100 PSI [2-7 BAR]

　　温度范围：

　　低/高 -20°/180°F [-28°/80°C]

　　侧面播放：± 0.001 [.03 mm]

　　重复精度从中心开始：± .002 [.06 mm]

　　装载能力：静态 – 动态

　　最大拉伸 T

　　60 磅 20 磅

　　[260 N] [88 N]

　　最大压缩 C

　　60 磅 20 磅

　　[260 N] [88 N]

　　最大力矩 Mx

　　100 英寸/磅 25 英寸/磅

　　[11 牛米] [2.7 牛米]

　　最大时刻 我的

　　120 英寸/磅 30 英寸/磅

　　[13 牛米] [3.3 牛米]

　　最大力矩 Mz

　　100 英寸/磅 25 英寸/磅

　　[11 牛米] [2.7 牛米]

　　材料：高强度，硬涂层

　　铝青铜合金，钢

　　重量：1.25 磅 [.56 千克]

　　活塞直径：1.00 英寸 [25.4 毫米]

　　* [ 取决于在冲程周期中的位置测量它。钳口的伸展或开口越远，力越强。此指数力 {弯曲} 适用于所有 AGP-OR 夹具。另外，请记住，这些是"无"摩擦数字。每个应用都将根据手指设计{高度和长度}考虑不同的动摩擦系数，并且在装配设备的设计阶段应予以考虑。

　　特点与优势

　　钳口由 T 型槽轴承支撑，可防止钳口断裂，并提供卓越的承重性能。

　　展开钳口和顶出器钳口具有独立的活塞，以提供O形圈放置的精确时间。

　　设计紧凑，行程长，行程可调。真正的平行钳口运动，便于加工
