瑞士EXALOS激光二极管技术指导

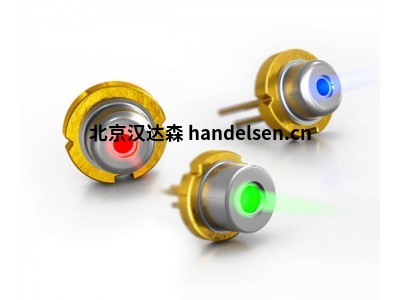

瑞士EXALOS激光二极管



产品介绍：



得益于巨额投资以及过去几年行业领先的成功，EXALOS开发了RGB激光二极管，可以满足自由空间反射显示器的关键要求。可见激光二极管在低驱动电流和最低功耗方面开辟了新天地，以市售激光器驱动电流的一小部分提供几毫瓦的光功率。EXALOS低功率蓝色和红色激光二极管的阈值电流低至5mA，工作电流低于10mA，而绿色变体在15mA附近开始发射激光，并在20mA和30mA之间运行。



型号示例：



型号：ELA350003-01 (TO-56) 中心波长[nm]：488 最大输出功率[mW]：65 典型输出功率[mW]：50 最大正向电流[mA]：110 正向电流典型值[mA]：100

型号：ELA350004-00 (TO-56) 中心波长[nm]：455 最大输出功率[mW]：10 典型输出功率[mW]：5 最大正向电流[mA]：40 正向电流典型值[mA]：25

型号：ELA350005-00 (TO-56) 中心波长[nm]：515 最大输出功率[mW]：10 典型输出功率[mW]：5 最大正向电流[mA]：70 正向电流典型值[mA]：55

型号：ELA350006-00 (TO-56) 中心波长[nm]：640 最大输出功率[mW]：15 典型输出功率[mW]：10 最大正向电流[mA]：40 正向电流典型值[mA]：35



瑞士EXALOS组合式SLED模块



产品介绍：



EXALOS组合式SLED模块是基于超辐射发光二极管(SLED)的高性能光纤耦合光源。多个SLED芯片首次集成到一个标准的14引脚蝶形封装中，以提供超宽带光谱。

所有光束都与自由空间光学器件相结合，偏振对齐，并使用高精度对齐技术耦合到单模输出光纤中。Combi-SLED可以定制以满足最高性能要求。同时，由于Combi-SLED采用标准14针蝶形封装和光纤输出，系统集成很容易。EXALOS还提供驱动板(EBD10200)，该驱动板可通过我们安装在该板上的任何Combi-SLED提供超稳定的性能。



型号示例：



型号：EXC250002-00 中心波长[nm]：845 光纤外输出功率[mW]：12 3dB[nm]带宽：135 10dB[nm]时的带宽：160

型号：EXC250003-00 中心波长[nm]：865 光纤外输出功率[mW]：8 3dB[nm]带宽：100 10dB[nm]时的带宽：120

型号：EXC250018-00 中心波长[nm]：830 光纤外输出功率[mW]：15 3dB[nm]带宽：165 10dB[nm]时的带宽：190

型号：EXC250019-00 中心波长[nm]：1420 光纤外输出功率[mW]：40 3dB[nm]带宽：320 10dB[nm]时的带宽：380

型号：EXC250023-00 中心波长[nm]：1300 光纤外输出功率[mW]：23 3dB[nm]带宽：180 10dB[nm]时的带宽：210



瑞士EXALOS 宽带光源



产品介绍：



EXALOS 为研究、开发、生产和测试环境提供各种形式的高度可定制的台式仪器。我们的台式仪器最多可配置八个用于超宽带光源的 SLED。我们的宽带光源可以为每个 SLED 提供单独的光学输出，也可以配置为具有一个公共输出，其中单个 SLED 的光谱组合在一起。在长波长范围内，EXALOS 可以提供 1270 至 1620 nm 的超宽带 350 nm 光源，光输出功率超过 40 mW。在短波长范围内，EXALOS 可以提供 750 至 920 nm 的超宽带 170 nm 光源。



型号示例：



型号：EBS300011-02 中心波长(nm)：405 3dB 带宽(nm)：3 10dB 带宽(nm)：6 输出功率（毫瓦)：0.5 相干长度(um HWHM)：21

型号：EBS300035-02 中心波长(nm)：650 3dB 带宽(nm)：6 10dB 带宽(nm)：12 输出功率（毫瓦)：3 相干长度(um HWHM)：30

型号：EBS400010-02 中心波长(nm)：830 3dB 带宽(nm)：160 10dB 带宽(nm)：190 输出功率（毫瓦)：9 相干长度(um HWHM)：2.4

型号：EBS300080-02 中心波长(nm)：845 3dB 带宽(nm)：140 10dB 带宽(nm)：160 输出功率（毫瓦)：9 相干长度(um HWHM)：2.9

型号：EBS300002-03 中心波长(nm)：865 3dB 带宽(nm)：105 10dB 带宽(nm)：125 输出功率（毫瓦)：9 相干长度(um HWHM)：4.1

型号：EBS300033-03 中心波长(nm)：1030 3dB 带宽(nm)：180 10dB 带宽(nm)：200 输出功率（毫瓦)：5 相干长度(um HWHM)：3.3

型号：EBS400033-02 中心波长(nm)：1040 3dB 带宽(nm)：175 10dB 带宽(nm)：200 输出功率（毫瓦)：15 相干长度(um HWHM)：3.6

型号：EBS300034-04 中心波长(nm)：1070 3dB 带宽(nm)：100 10dB 带宽(nm)：120 输出功率（毫瓦)：20 相干长度(um HWHM)：6.5

型号：EBS300059-02 中心波长(nm)：1270 3dB 带宽(nm)：140 10dB 带宽(nm)：170 输出功率（毫瓦)：20 相干长度(um HWHM)：6

型号：EBS300045-02 中心波长(nm)：1280 3dB 带宽(nm)：145 10dB 带宽(nm)：185 输出功率（毫瓦)：15 相干长度(um HWHM)：6

型号：EBS300040-02 中心波长(nm)：1315 3dB 带宽(nm)：120 10dB 带宽(nm)：150 输出功率（毫瓦)：25 相干长度(um HWHM)：8

型号：EBS300047-03 中心波长(nm)：1325 3dB 带宽(nm)：100 10dB 带宽(nm)：150 输出功率（毫瓦)：20 相干长度(um HWHM)：9.1

型号：EBS300058-02 中心波长(nm)：1440 3dB 带宽(nm)：350 10dB 带宽(nm)：400 输出功率（毫瓦)：7 相干长度(um HWHM)：3.1

型号：EBS400005-02 中心波长(nm)：1460 3dB 带宽(nm)：320 10dB 带宽(nm)：360 输出功率（毫瓦)：40 相干长度(um HWHM)：3.1

型号：EBS300006-03 中心波长(nm)：1570 3dB 带宽(nm)：110 10dB 带宽(nm)：140 输出功率（毫瓦)：20 相干长度(um HWHM)：12



瑞士EXALOS 扫描源



产品介绍：



EXALOS扫频源技术基于纵向多模外腔激光器架构，该架构由谐振MEMS扫描仪、高性能衍射光栅、EXALOS宽带半导体增益芯片和EXALOS开发的自动混合光学组装平台构建而成过去十年。该系统可实现前所未有的对准精度并实现复杂的光学组件，如高性能激光腔。整个激光腔在微型扫频源光学模块(SSOM)内实现，该模块与驱动电子器件集成在超紧凑的3.5英寸HDD格式中，可垂直或水平安装在控制台或成像系统内。EXALOS目前提供市场上最宽波长范围的扫频源。自由空间架构允许实现波长范围为390nm至2000nm或更高的可调谐激光器，具体取决于增益芯片技术。



产品特点：



波长灵活的自由空间外腔激光器架构

最宽波长选择：840nm、1060nm、1220nm、1310nm、1550nm。可根据要求提供其他波长。

超宽扫描范围：150nm–1310nm；200纳米-1550纳米。

多种扫描速率：DC、2kHz、20kHz、50kHz、100kHz、150kHz。根据要求提供其他扫描率。

高输出功率：高达15mW–840nm；高达40毫瓦-1310纳米。

长相干长度：6mm至25mm；取决于扫描和范围。

3.5”HDD格式的紧凑型OEM模块。

模拟k时钟输出。

保偏光纤输出的单模。

通过USB或数字和模拟输入信号进行远程控制。

最高工作温度范围+5°C至40°C。



型号示例：



型号：ETL390001-00 中心波长[nm]：850 扫描频率（双向）[kHz]：直流 扫描范围[nm]：60 空气中的相干长度[mm]：7 SMF 中的平均输出功率[mW]：7

型号：ESM340018-00 中心波长[nm]：850 扫描频率（双向）[kHz]：20 扫描范围[nm]：60 空气中的相干长度[mm]：7 SMF 中的平均输出功率[mW]：7

型号：ESM340020-00 中心波长[nm]：1050 扫描频率（双向）[kHz]：50 扫描范围[nm]：90 空气中的相干长度[mm]：8 SMF 中的平均输出功率[mW]：15

型号：ESM340010-00 中心波长[nm]：1220 扫描频率（双向）[kHz]：2 扫描范围[nm]：80 空气中的相干长度[mm]：8 SMF 中的平均输出功率[mW]：12

型号：ESM340012-00 中心波长[nm]：1310 扫描频率（双向）[kHz]：20 扫描范围[nm]：150 空气中的相干长度[mm]：6 SMF 中的平均输出功率[mW]：25

型号：ESM340016-00 中心波长[nm]：1310 扫描频率（双向）[kHz]：20 扫描范围[nm]：110 空气中的相干长度[mm]：8 SMF 中的平均输出功率[mW]：25

型号：ESM340019-00 中心波长[nm]：1550 扫描频率（双向）[kHz]：2 扫描范围[nm]：110 空气中的相干长度[mm]：6 SMF 中的平均输出功率[mW]：15
