瑞典CEJN接头

瑞典CEJN接头

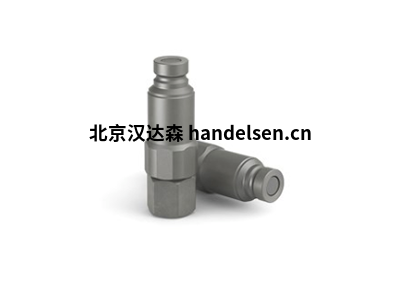

名称。瑞典CEJN接头

型号。DN10(364系列)

品牌。CEJN

产地：瑞典



CEJN联器264系列是用于中低压力应用的扁平式快速接头，符合并超过ISO 16028标准，具有内置泄压功能。扁平的设计使拆卸和装配时的泄漏降到最低。只需单手操作，拆卸和连接都很迅速和简单。泄压功能允许在负载下进行连接。可使用以下系列的内螺纹接头。265系列、266系列和262系列。该系列的其他尺寸包括。DN10（364系列），DN12.5（564系列），DN16（664系列），DN19（764系列）。



　　CEJN联轴器数据参数。







带泄压阀的外螺纹接头



产品编号



连接方式



长度



直径



扳手尺寸



密封圈



内螺纹



10 264 6102



Rc 1/4" (BSPT)



74.4



25.2



21



丁腈橡胶







10 264 6202



G 1/4" (BSP)



74.4



25.2



21



丁腈橡胶







10 264 6402



1/4" NPT



74.4



25.2



21



丁腈橡胶







10 264 6602



7/16"-20 unf (1/4" sae)



74.4



25.2



21



丁腈橡胶



外螺纹



10 264 6554



M14x1.5 08L



74.9



25.2



21



丁腈橡胶







10 264 6555



M16x1.5 10L



75.9



25.2



21



丁腈橡胶



　



CEJN接头的技术参数。　



温度范围。



-30ºC - +100ºC (-22ºF - +212ºF)



公接头材料。



硬化钢（表面钝化锌）。



密封材料。



丁腈橡胶(NBR/PUR)



可连接。



可在40Mpa的压力下连接



最大连接工作压力。



500公斤(7251 PSI)



最大断开工作压力。



500公斤(7251PSI)



连接状态下的最小爆破压力。



1500 kg (21755 PSI)



断开时的最小爆破压力。



1500 kg (21755 PSI)



在压力下断开连接。



不允许



注意事项。



可与265系列、266系列和262系列内螺纹连接器连接



可互换。



可与ISO 16028互换



　　注：可连接265系列、266系列和262系列内螺纹连接器



　　可互换。可与ISO 16028互换
