德国雄克公司SCHUNK连接器SWA系列

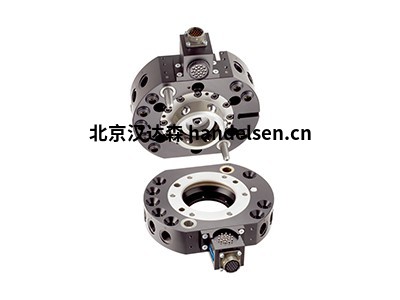

雄克公司连接器SWA-110-000-000

名称。雄克公司连接器SWA-110-000-000

型号。Swa-110-000-000

品牌。雄克公司

原产地。德国



雄克 SCHUNK由Friedrich Schunk创立于1945年，迄今已有74年的历史；最初是一家机械厂，在其儿子Heinz-Dieter Schunk的领导下，已发展成为抓取系统和夹持技术领域的专家和全球市场的有力竞争者。雄克公司是为全球市场提供各种抓取系统和夹持技术的一站式公司；雄克公司拥有2550台雄克机械手，为市场提供全面的标准机械手部件产品。整个抓取系统组合包括4000多个部件。自2012年雄克公司成立以来，传奇门将延斯-莱曼一直是雄克团队的一员，传递着安全、精密的抓取和夹持技术的品牌形象。



I. 雄克SCHUNK连接器SWA-110-000-000的产品说明

1、雄克公司雄克连接器SWA-110-000-000产品简介如下。

①快换系统SWS，尺寸：110，快换工具侧，气动

②流体通道的数量。8

③最大的总负荷。150公斤

④自动更换末端执行器（如机器人、托盘、真空抓取系统、气动或电动工具和焊枪等）使您的机器人更加灵活。快速更换系统（SWS）由一个快速更换主机（SWK）和一个快速更换法兰（SWA）组成。SWK安装在机器人上，并与安装在工具上的SWA相连接。采用专利设计的气动锁定活塞，确保安全连接。一旦连接，它将自动通过电气通道为机器人端部工具供电。

锁定装置传感器监控：可选，用于锁定状态下的可靠过程监控

外壳：采用高强度铝合金，使重量大大减轻

驱动装置：气动，效率高，易操作

锁定机构：无负荷锁定和解锁，在锁定状态下确保故障安全

⑨空气通道：由于与壳体融为一体，没有干扰外形。也适用于真空

雄克公司连接器，雄克公司连接器SWA-110-000-000

2、雄克公司雄克连接器SWA-110-000-000产品技术参数和规格等信息见下表。



ID技术参数



302411 值

建议搬运重量[kg] 150

扭矩Mx最大。[Nm] 2352

扭矩 My max. [Nm] 2352

扭矩Mz最大。[Nm] 2352

夹紧力 [N] 12000

重复精度 [mm] 0.015

重量[公斤] 2.2

锁定时最大距离[mm] 3

用于空气通道的空气连接螺纹 8x G3/8"。

最大允许的XY轴偏移 [mm] ± 2

最大允许的角度偏差 [°] ± 1

机器人侧面连接ISO 9409-1-125-6-M10

最低环境温度 [°C] 5

最高环境温度 [°C] 60

最小工作压力 [bar] 4.5

最大工作压力 [bar] 6.9

直径D [mm] 188

高度Z [mm] 37.6

螺钉连接图 2 x J

注：请注意主机更换（ZK）和适配器更换（ZA）之间的高度差异。算术上的总和代表了所连接的快换系统的总高度。



3、雄克 SCHUNK连接器SWA-110-000-000产品系列的一般说明。

① 恶劣的环境条件。请注意：在恶劣的环境条件下使用（如冷却剂区域、铸造和研磨性粉尘）可能会大大缩短设备的使用寿命，其公司不承担任何保修责任。然而，在大多数情况下，他们可以找到一个解决方案。

②搬运重量：是指与法兰连接的负载的总重量。在设计时应注意允许的力和力矩。请注意，超过建议的搬运重量会缩短使用寿命。

3.启动。使用符合ISO 8573-1:2010 [7:4:4]标准的过滤压缩空气进行气动。

④工作原理。活塞驱动定位钢球，实现锁紧。

⑤能量传递：根据装置的大小，通过连接模块实现灵活性。

⑥外壳。外壳采用高强度硬化涂层铝合金，所有功能部件均采用硬化钢。

⑦标准配备范围：操作和维护说明、制造商声明。

⑧保修期：24个月。
