德国QIOPTIQ镜头LINOS密微成像镜头



1、德国QIOPTIQ镜头产品特点

①足够的工作距离从13到41毫米

②无穷大修正

③一致的95毫米肩到物距离

④NA从0.055到0.6安装所需的标准螺纹适配器

⑤镜头可以解析高达200 lp/mm

⑥甚至可以解析1英寸传感器的极端角落

⑦MeVis-C镜头结合了所有这些正光学特性

⑧并代表了直径达1英寸的现代高分辨率传感器的完美匹配

⑨可防止在恶劣环境中因意外接触或振动和冲击而发生变化

⑩对焦和光圈环的操作如同您对高端镜头所期望的一样顺畅

⑪并可实现精确的对焦和光圈调整



2、德国QIOPTIQ镜头LINOS产品介绍

Optem®FUSION是下一代精密微成像镜头系统。模块化设计和无限远校正光学相结合，适用于检测、机器视觉、监控和非接触式计量应用。专为终极配置灵活性而设计，以满足您的严格需求。FUSION下透镜和物镜均设计用于无缝集成到变焦或固定光学系统的无限远光学部分。在FUSION系统中可以使用相当低的透镜模块和显微镜物镜。该FUSION系统不会将额外的辅助镜头“堆叠”到系统中以改变放大倍率和工作距离，从而节省空间和成本。



3、德国QIOPTIQ镜头LINOS产品介绍

Optem FUSION微型检测镜头系统现在支持关键可见光(400 nm-700 nm)、NIR(700 nm-1100 nm)和SWIR(900 nm-1700 nm)波段。创新的模块化镜头系统为原始设备制造商提供了极大的多功能性，可以通过可互换的镜头模块修改系统形式、功能和性能。FUSION支持整个400 nm-1700 nm波段，是从缺陷检测到荧光再到高光谱成像等应用的理想镜头解决方案。



4、德国QIOPTIQ镜头产品介绍

FUSION系统有两个版本的直角立方体，一个镜面立方体模块和一个50/50分束器模块。这两个模块均可用于多成像功能或节省空间的要求。两个立方体都可以连接到多个位置，50/50立方体允许为许多应用拆分系统（双倍放大和相机目镜添加等）将它们组合为具有正确图像方向的并行双摄像头。



QIOPTIQ镜头,德国QIOPTIQ,德国镜头,LINOS



5、德国QIOPTIQ镜头LINOS产品介绍

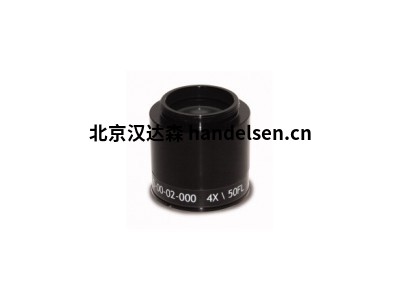

这些物镜连接到FUSION系统时，可为需要更高放大倍率的苛刻应用提供最大的分辨率和工作距离。五个M平面无限远校正物镜为变焦和固定放大倍率需求提供平场成像。这些物镜适用于明场照明以及专为三维物体设计的光纤环形灯。在图像的中心部分，有三个HI分辨率目标以获得最大分辨率。凭借他们在光学创新方面的根基，他们还提供定制的成像镜头解决方案，以优化传感器配对、重新定义分辨率范围并最大限度地提高高度专业化应用和OEM系统集成的精确成像。





6、德国QIOPTIQ镜头产品技术参数

①最高的光学性能

②高达1英寸的大图像圈

③对于甚至低于2µm的像素尺寸

④高数值孔径

⑤焦距：12...50毫米

⑥放大范围：0...-0.1

⑦光谱范围：450-900 nm

⑧对焦：手动，可锁定

⑨光圈：手动，可锁定

⑩过滤器螺纹：M35.5x0.5

⑪镜头直径：42毫米
