德国邦飞利Bonfiglioli组合式行星减速电机3/H系列



意大利Bonfiglioli作为世界领先的动力传动与控制系统制造商，BONFIGLIOLI通过高质量的产品及完善的售前售后服务，致力于满足客户的各项需求。在动力传输和控制领域享有国际盛誉.Bonfiglioli的总部位于意大利布罗尼亚,在意大利有7个生产和组装厂，并在17个国家建有分公司，它的销售网络遍及全球，其2300多名员工遍及四大洲。邦飞利作为动力传输与控制系统领域的领先供应商致力于推动节约能耗开支，以便为人类创建一个更环保的世界。

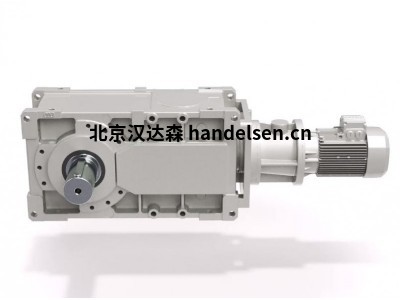

3/H系列组合式行星/斜齿锥齿轮重型齿轮装置

Bonfiglioli 3/H 系列将行星齿轮装置的高扭矩密度与斜齿锥重型产品的坚固性和高速运行相结合。由于其角度布局，这种配置可以在非常紧凑的空间内提供强大的动力传输。3/H 系列还可以配备一组功能，如液压联轴器或冷却回路，可根据客户需求进行调整。

扭矩范围

类型扭矩 (Nm)

3/HDO 15  98000

3/HDO 16  130000

3/HDO 17  175000

3/HDO 18  260000

3/HDO 19  440000

3/HDO 21  615000

3/HDO 23  830000

3/HDO 25  120万

主要优势

- 极高的传递扭矩和功率

适用于所有重型应用

- 高抗冲击性

- 可靠性

- 易于维护

- 高定制水平

主要选项

辅助热装置

强制润滑

逆止装置

扭矩臂

底板

流体联轴器

鞋式制动器



此外，还可根据客户需求提供特殊、完整和定制的电源组解决方案。

扭矩范围

135,000 ...1,750,000 Nm (1,194,850 ... 15,488,805 in-lb)

传动比

89.1... 1,070

认证

合规

证书 检验证书

输出

实心圆柱轴

带键槽的

实心轴 带支撑脚的

实心轴 带键槽和支撑脚

的实心轴 带收缩盘

的空心轴 带键槽 的空心轴

电机

实心轴

输入 带电机联轴器的输入：

- M、ME、MX [紧凑型异步]

- BN、BE、BX [IEC 异步]

- BSR [IEC 磁阻]

- BS [IEC 单相]

电机选项

热敏电阻和恒温器传感器

独立强制冷却

增量式、正弦/余弦绝对值单/多圈编码器

热带

化 防冷凝加热器

逆止 器
