名称：  TSCHAN联轴器

型号：  TNM

品牌：  TSCHAN

产地：  德国



德国Tschan公司成立于1924年，是为当地采矿业及钢铁业提供金属加工的小企业，1954年开始用天然橡胶大规模生产弹性联轴器。公司80年丰富经验驱动系统技术提供了广泛的标准和特殊联轴器以及非标准联轴器。Tschan有限公司是世界领先的联轴器供应商。他们的产品和服务创造完美结合的技术专长和经济效率。新命名，不变的高品质：全系列他们著名的TSCHAN的®联轴器，全球领先的非可移动的机械联轴器领域，现在下的强势品牌RINGFEDER可®。这些高性能联轴器已经在苛刻的重型应用中证明了自己数十年，例如在钢铁和金属行业，建筑机械，材料处理，柴油电机工程，发电，采矿设备和特殊驱动技术解决方案中。

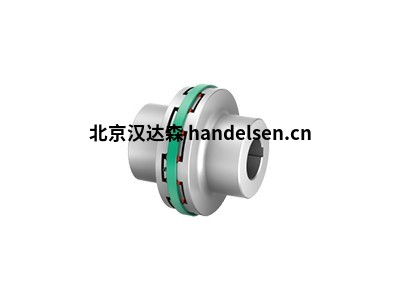

1、德国TSCHAN弹性颚式联轴器TNM

防振，旋转弹性，万无一失，心补偿：在RINGFEDER的弹性联轴器颚®TNM系列-以前TSCHAN®TNM和NOR-MEX®-在灵活性，成本效益和性能方面设定全球标准。通用的联轴器可补偿轴在所有方向上的偏心，并允许将来自工厂机械运行范围的关键扭转振动转移到不会对传动系统产生不利影响的区域。扭矩通过由优质Perbunan制成的压力加载的弹性体传递，这些弹性体被连接在一起以形成减震和减振的中间环，该中间环是耐油且导电的。这些高度耐用的中间环，可以快速，轻松地更换，尤其是在多部分联轴器设计的情况下，可以提供不同的材料硬度–取决于客户需求和特定于应用程序的需求。轴向可插入RINGFEDER®的TNM系列的弹性体联轴器可在温度范围为-30℃至100℃，以及在任何安装位置和旋转方向。凭借其模块化设计，它们可作为用户以标准尺寸提供各种尺寸和变体，例如单件和多件版本或集成的制动盘或鼓，以及高度定制的特殊解决方案。



2、德国TSCHAN弹性颚式联轴器TNS

该RINGFEDER的非常强大和有弹性的弹性联轴器颚®TNS系列-原名TSCHAN®TNS–是领先的工厂制造商和运营商的首选，特别是在要求严格的重型应用领域。这些抗扭挠性和故障安全质量的联轴器最适合用作各种建筑和建筑机械以及钢铁，采矿和水泥厂技术的驱动组件，还可以用作桥式起重机，集装箱起重机和铸造起重机的连接件。它们在规定的范围内补偿角，径向和轴向轴的偏心，并通过压力负载的，由不同肖氏硬度的Perbunan或聚氨酯制成的弹性体传递扭矩，这些弹性体连接起来形成耐油，减振和防震性能中间环。由于其扭转弹性，机械操作范围内的危险扭转振动会系统地转移到不会产生负面影响的速度范围内。RINGFEDER的弹性体联轴器®TNS系列，制造的最高质量标准，是极其服务喜欢的，可轴向被插入，并适用于任何安装位置和旋转方向。它们以各种经过验证的标准和个性化特殊设计提供给客户。



3、德国TSCHAN弹性颚式联轴器TNB

成熟的RINGFEDER的高强度弹性联轴器颚®TNB系列-一旦TSCHAN®TNB–卓越的耐用性和功能性，在全球最苛刻的重型应用中令人信服–为用户的机器和工厂提供最大的运行可靠性。防刺穿和扭转挠性联轴器可有效补偿轴向，径向和角向轴的偏心，即使在极端恶劣的环境条件下(例如极端温度或重度灰尘和粉尘产生)，也证明是极其坚固的。因此，它们优选用于钢铁，轧钢厂和水泥厂，采矿和建筑机械，例如斗轮挖掘机，切碎机设施和隧道掘进机，以及海上技术中。扭矩通过由优质Perbunan或聚氨酯制成的耐压耐油弹性体缓冲器传递，它还吸收了与过程相关的冲击，并减轻了因重物加速而产生的动态影响。因此，来自工厂机械操作范围的危险扭转振动会转移到不会产生负面影响的转速范围内。响尾蛇®TNB重型接头能在旋转和安装位置的任何方向使用，并提供给用户多种标准和特殊变体由于其模块化设计。



4、德国TSCHAN钢盘式联轴器TND

无间隙，扭转刚性，心补偿，免费维修和磨损：在RINGFEDER的他们以优良的钢盘联轴器®TND系列-从TSCHAN发起®POSIMIN®和GERWAH®系列-是由100%的钢制成，满足最大的功能和耐用性要求，并在最广泛的应用领域中证明自己在世界范围内。从造纸，印刷和包装机械，到钢铁，塑料，化学和水泥工业，再到客运，食品和饮料生产，起重机和起重技术，造船或能源和原材料提取，它们的多功能性使其广泛适用。该RINGFEDER的联轴器的核心®TND系列是由FEM优化的不锈钢弹簧钢叠片，可通过精密套筒和高弹性的定位销钉交替地连接至轮毂和现有的垫片。根据用户的要求，该中心可以通过使用键槽或无间隙完全由RINGFEDER的方式连接到轴®缩紧盘或锁定组件。高质量的薄片包通过摩擦锁定和强制锁定相结合，甚至可以可靠地传递甚至最大的扭矩，同时确保所需的角度，轴向和径向错位能力。



5、德国TSCHAN齿轮联轴器TNZ

扭转了RINGFEDER的刚性和低背隙齿轮联轴器®替硝唑系列-前TSCHAN®新西兰旅游局和POSIFLEX®-由高强度钢，并在非常高的扭矩必须从轴传送到轴上所有的工业部门全世界证明自己。这些包括特别重型的应用，例如在输送机系统，混合机，轧机或辊道的直接驱动中。由于软轴连接，他们RINGFEDER®齿轮联轴器通过带有冠状齿的轮毂正向传递扭矩，该齿冠始终与直齿齿套啮合。它们的特点是功率密度极高，根据联轴器的型号，它们也适用于有效补偿轴向，径向和角向轴的不对准。借助采用超高压添加剂的高质量油脂润滑，可以实现最小的恢复力，从而确保可靠，几乎无磨损的运行。他们独特的模块化系统为用户提供了最大的灵活性，可用于装配精确匹配的联轴器设计–可以调整适合的组件，例如制动盘或鼓和扭力轴，以适应特定的要求。

TSCHAN联轴器,德国TSCHAN联轴器

6、德国TSCHAN桶式联轴器TNK

高品质RINGFEDER®的TNK系列桶联轴器-早期TSCHAN®TK-在起重机和吊车用于连接优化用绳子鼓齿轮箱的传动轴。进一步的应用领域是各种升降平台，平台提升机和绞盘输送机。RINGFEDER®桶联轴器是扭转刚性的，易组装和维护，有效地补偿轴向和径向轴未对准。它们通过硬化的钢制滚筒滚轮提供摩擦配合的扭矩传递，滚轮滚轮安装在轮毂和轴套上的半圆形机加工开口中从而确保安全可靠地承受发生的弯曲载荷和径向力。内盖和外盖以及特殊的唇形密封圈可防止异物渗入和润滑剂逸出。集成的磨损指示器可实现简单，快速的状态监控。



7、德国TSCHAN联轴器相关产品部分型号分享

①德国TSCHAN桶式联轴器TNK

②德国TSCHAN安全接头TNT

③德国TSCHAN弹性颚式联轴器GWE，TNM，TNS和TNB

④德国TSCHAN弹性颚式联轴器TNS

⑤德国TSCHAN弹性颚式联轴器TNB

⑥德国TSCHAN弹性颚式联轴器TNM

⑦德国TSCHAN齿轮联轴器TNZ

⑧德国TSCHAN扭力Highflex联轴器TNR
