瑞士BAUMER码盘,BAUMER联轴器
瑞士BAUMER码盘,BAUMER联轴器
仲宇 QQ:3254435935 手机:13002495941 电话:010-64714988-225 传真:010-64714988-668 邮件:tk9@handelsen.cn |
名称: BAUMER码盘,BAUMER联轴器
型号: HG 6
品牌: BAUMER
产地: 瑞士
瑞士堡盟BAUMER集团在传感器、编码器、过程仪表以及视觉技术的研发和生产方面处于世界领先地位。瑞士堡盟BAUMER ELECTRIC公司是世界著名工业控制产品的研发、生产集团,公司拥有员工1500多人,是瑞士最大的传感器、编码器、接近开关制造研发公司,优质的产品使其在传感器技术行业成为世界领先者。瑞士堡盟BAUMER公司产品主要有:M3、M4系列精致型电感接近开关、M5、M6系列接近开关、M8系列系列电感接近开关、M12高温型开关、M18、M30系列电容接近开关、磁性接近开关及SI流量开关、流量传感器等。他们在其行业中都是最杰出的企业并且业务遍布欧洲乃至全球

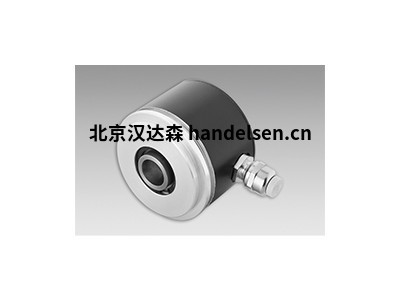

一、瑞士堡盟BAUMER码盘HG 6产品介绍:
1、瑞士堡盟BAUMER码盘HG 6产品简单描述如下:
①盲孔ø12...16 mm
②适用于极高的运转速度
③从轴向和径向保护增量码盘
④结构坚固,自身无轴承
⑤每圈最多512个脉冲
⑥逻辑电平TTL和稳压器UB 9...26 VDC
瑞士堡盟BAUMER码盘,堡盟BAUMER联轴器
2、瑞士堡盟BAUMER码盘HG 6技术数据–电气参数等信息如下表所示:
电源电压 5 VDC ±5 %
电流消耗(无负载) ≤100 mA
每圈脉冲数 100 … 512
输出信号 K1, K2, K0 + 反相
参考信号 零脉冲, 宽度 90°
输出频率 ≤120 kHz
相移 90 ° ±20°
占空比 40…60 %
感应原理 光电
输出方式 TTL/RS422
抗干扰性 EN 61000-6-2
辐射干扰 EN 61000-6-3
认证 UL 认证 / E256710
3、瑞士堡盟BAUMER码盘HG 6技术数据–机械参数等信息如下表所示:
尺寸(法兰) ø58 mm
轴类型 ø12...16 mm 盲孔
轴向误差 ± 0,2 mm
径向误差 ±0,05 mm (带零脉冲)
防护等级(DIN EN 60529) IP 55 (≤12000 U/分钟)
运行速度 ≤12000 rpm
材质 外壳: 铝
转子惯量 18 gcm²
工作温度 -20...+85 °C
耐抗性 冲击 100 g, 6 ms
近似重量 180 g
连接 接线盒式连接
二、瑞士堡盟BAUMER联轴器D1=8/D2=10产品介绍:
1、瑞士堡盟BAUMER联轴器D1=8/D2=10简单描述如下:
①可分离,抗扭矩的带小深度剖面联轴器
②可根据需要在预定表面上安装不同的刻度盘
③用于低动态响应应用
④用于一端连接的弹簧联轴器,长度115 mm
⑤Operating speed≤12000 rpm
⑥Electric isolated
⑦Plug-in version
2、瑞士堡盟BAUMER联轴器D1=8/D2=10技术数据参数等信息如下表所示:
运行速度 ≤12000 rpm
工作温度 -10...+100 °C
转动惯量 29,5 gcm²
Torsional rigidity 50 Nm/rad
力矩 < 0,6 Ncm
轴向偏移 ±0,4 mm
径向偏移 ±0,3 mm
测量误差 ±2,5 °
近似重量 26 g
材质 Clamping ring: aluminium
三、瑞士堡盟BAUMER其它产品常见型号有如下:
产品名称 制造商 产品名称
编码器 瑞士堡盟BAUMER 编码器BAUMER AMG81B33Z0
编码器 瑞士堡盟BAUMER 编码器BAUMER IFRM 08P17A3/S35L
底部相机 瑞士堡盟BAUMER 底部相机BAUMER TXG03 11002223
底部相机 瑞士堡盟BAUMER 底部相机BAUMER TXG03 11003741
编码器 瑞士堡盟BAUMER 编码器BAUMER GM400.A11A102_\24VDC
编码器 瑞士堡盟BAUMER 编码器BAUMER GM400.A10A304\24VDC
编码器 瑞士堡盟BAUMER 编码器BAUMER BHL 16.24K1024-E6-9
编码器 瑞士堡盟BAUMER 编码器BAUMER ITD21A4Y292048HNID2SR12S12
编码器 瑞士堡盟BAUMER 编码器BAUMER AMG81 P29 Z0,11075638
编码器 瑞士堡盟BAUMER 编码器 BAUMER BMMH 30D1G05C10/406093 ROTARY ENCODER 15BIT 32768U
传感器 瑞士堡盟BAUMER 传感器BAUMER ITD21H00 2048 H NI S21SG8 E 14 IP65
传感器 瑞士堡盟BAUMER 传感器BAUMER M08R1595/O 1S35L49.5
传感器 瑞士堡盟BAUMER 传感器BAUMER M08R1595/O 1S35L49.5
传感器 瑞士堡盟BAUMER 传感器BAUMER ITD21H00 2048 H NI S21SG8 E 14 IP65
编码器 瑞士堡盟BAUMER 编码器BAUMER GXMMW.A203P32
699794 1 27.12
10-30 VDC 5%RW
Profibus-DP V1.22
编码器 瑞士堡盟BAUMER 编码器BAUMER ITD 70 A 4 Y 7 1024 H NI H2SK12 S 60
编码器 瑞士堡盟BAUMER 编码器BAUMER AMG11 P29 Z0 SN700000668788
传感器 瑞士堡盟BAUMER 传感器BAUMER OADM21I6481/S14F
传感器 瑞士堡盟BAUMER 传感器BAUMER OADM21I4081/3106
