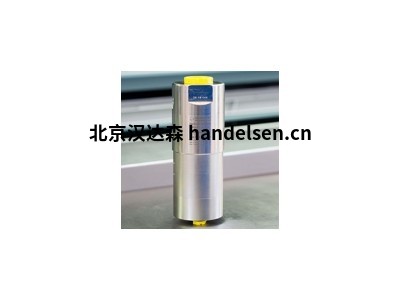

丹麦MINIBOOSTER液压增压器MINIBOOSTERHC6H

用于流体的增压器具有增压活塞，该增压活塞带有高压活塞和直径大于高压活塞的低压活塞。活塞分别在高压缸和低压缸中运动，并一起运动。高压缸与高压接口相连。第一控制线连接到电源连接器。第二控制管线连接到具有第一和第二切换位置的控制阀。第一连接连接控制线。低压缸在第一切换位置通过控制阀连接到供应连接器并且在第二切换位置连接到回流连接器。开关位置由增压器活塞控制。增压器活塞打开或关闭控制管路之间的第一个连接。第一接头完全设置在高压活塞的运动行程内。



2、丹麦MINIBOOSTER液压增压器产品概述

压工具具有马达、阀门、液压增压器和供油接头。液压增压器安装在阀门和电机之间。阀和马达在工具的纵向方向上彼此紧接布置。液压增压器具有至少一个增压器活塞，该增压器活塞的运动方向相对于工具的纵向方向以大于0°的第一角度定位。增压器用于从低压液压动力源产生更高的压力。增压器基于活塞原理，其中较大直径的活塞推动较小直径的活塞。然后将压力增加到等于比率的因子：较大直径区域除以较小直径区域。出口压力将始终与供应压力成正比。



3、丹麦MINIBOOSTER液压增压器产品特点

控制活塞运动的液压系统允许在压力建立期间高达20 Hz，在此期间增压器提供连续流动。当达到最终压力时，活塞运动停止。在系统压力下，液压流体流向端口IN。流体通过端口H径直流经止回阀KV1、KV2和DV(如果有)。此时全部流体通过增压器，然后高压侧H液压缸快速向前运动。随着液压缸遇到阻力，高压侧H的压力增加，直至达到液压泵提供的压力。达到液压泵提供的压力后，止回阀KV1和DV关闭，液压油流向Vol 1。双稳态阀BV1通过Vol 3连接到通向油箱的Vol 2。泵的压力传递到Vol 1后，活塞向下运动。





4、丹麦MINIBOOSTER液压增压器产品参数

①HC4–I–NG版本：10种不同的增强系数

②P IN：20-207条

③P H:最大500 bar

④P RETURN:尽可能低（回油箱压力）

⑤P OUTLET:P H=(P IN-P RETURN)i（强化）

⑥安装：NG6(D03)或NG10(D05)堆叠歧管系统

⑦重量：NG6：6.0公斤。/NG10：6.2公斤



5、丹麦MINIBOOSTER液压增压器产品型号

①丹麦MINIBOOSTERHC4H

②丹麦MINIBOOSTERHC5

③丹麦MINIBOOSTERHC62

④丹麦MINIBOOSTERHC63

⑤丹麦MINIBOOSTERHC7

⑥丹麦MINIBOOSTERHC7-F

⑦丹麦MINIBOOSTERHC7-U

⑧丹麦MINIBOOSTERHC7H

⑨丹麦MINIBOOSTERHC78

⑩丹麦MINIBOOSTERHC6

⑪丹麦MINIBOOSTERHC6D

⑫丹麦MINIBOOSTERHC6D-D

⑬丹麦MINIBOOSTERHC6H
