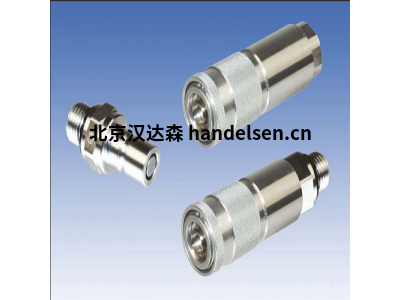

德国Walther-Präzision单接头CN系列

德国Walther-Präzision是世界领先的高品质快速接头系统开发商和制造商。德国Walther-Präzision提供快速密封接头、单联轴器和多联轴器以及对接系统（例如复杂的机器人工具更换系统），德国Walther-Präzision以满足对质量、可靠性和长使用寿命的最高要求 - "德国制造"。



德国Walther-Präzision CN系列单接头特点：

带凸轮锁定的清洁断裂联轴器，适用于大体积流量。

CN系列主要用于化工行业，用于液体的装载和运输，例如在软管站或作为罐式联轴器。

公称通径：25、40、50、80和 100 mm

压力范围：高达 25 bar（耦合或非耦合）

介质：水、压缩空气、各种液体、燃料、润滑脂/油、工业气体

材料：不锈钢 1.4404 / 1.4571 或等效

特殊功能/选项：在化学工业中用于装载各种液体。由于特殊的设计原理，在压力（高达5 bar）下，长填充软管管路也可以实现无溅耦合和去耦。在狭小的空间条件下，可以省去手轮，并且可以用钩键操作锁定套筒。



德国Walther-Präzision CN系列单接头技术规格：

主要在化工行业装载期间

和液体运输，例如在软管轨道上。其他应用领域也是可能的。

特殊的构造原理意味着它是无飞溅的

也可以在高达 8 巴的压力下使用长的、填充的软管进行连接和断开连接（见表）。

如果空间有限，由于小

作用在 CN-025 上的作用力甚至作用在环形手柄上

可以省去（可以使用钩形扳手）。

• 带凸轮锁的清洁断路联轴器

• 无飞溅

• 可在残压下耦合，见表

• 体积小

• 极佳的流动特性

• 适用于真空（耦合时）

• 材料：不锈钢 1.4571，可根据要求提供其他材料

• 密封件：常见的弹性体质量

• 耦合温度范围：–20 °C 至 100 °C / 取决于

 密封质量，温度范围高达 200°C 可应要求提供。

• 保护帽和插头

• 锁定状态的电子查询

• 机械编码

• 可锁定以防止未经授权的访问

• ADR / RID 2017 根据 DIN EN 14432: 2014



德国Walther-Präzision CN系列单接头型号：

Walther-Präzision CN-025

Walther-Präzision CN-040

Walther-Präzision CN-050

Walther-Präzision CN-080

Walther-Präzision CN-100

WALTHER-PRÄZISION 作为由塑料、黄铜、铝、钢和不锈钢制成的快速接头制造商，为气动、水或液压油、气体和其他流体提供广泛且创新的快速连接解决方案，包括用于多联轴器的各种解决方案 技术以及用于工业机器人的工具更换器。



Walther-Präzision广泛的快速接头和多接头产品系列具有超过 400.000 种变化，如今涵盖了广泛的范围：标称宽度从 2 – 300 mm (1/16 – 12”)，压力从真空到 3,000 bar (44,000psi)， 允许的温度范围从 < 253 °C (-423°F) 到 > 800 °C (1,470°F)。





Walther-Präzision我们称自己为所有行业的快速接头和系统的“全方位供应商”，我们是认真的！

Walther-Präzision我们接头的公称尺寸从 2 到 300 mm，压力范围从真空到 3,000 bar。



Walther-Präzision快速接头

快速接头确保为机器和设备提供液体、气体或电力的管线快速且安全地连接。在设备的维护和组装过程中，快速接头提供了更大的灵活性和效率，而无需额外的工具。线路可以快速断开和重新连接，从而简化了更换模块、组件和工具等任务。根据管线设计、预期应用、管线中的压力条件和通过管线的介质，有多种不同类型和变化的快速接头可供选择。







Walther-Präzision单联轴器与多联轴器

单联轴器或单联轴器只连接一根线，由两个连接部分组成：联轴器和适配器。根据应用的不同，有可让介质自由通过的直通式联轴器，也有可通过阀门密封管路的自密封式联轴器。例如，Clean-break 联轴器可确保在敏感行业（如化学工业）中实现无滴漏连接和断开线路。单联轴器设计用于不同的工作压力：低压范围（高达 100 bar）、中压范围（高达 250 bar）或高压范围（高达 2,000 bar）。它们连接供应液体或气体介质的管线；例如，水、油、润滑脂、燃料或气体。在单联轴器的连接机构方面，有螺纹式联轴器和插塞式联轴器等区别。



与单联轴器相比，多联轴器一次连接多条线路。这种方法还可以确保线路不会互换，并且可以显着加快和简化耦合过程。多联轴器可采用外壳式设计、紧凑型设计或板式安装，使工厂能够使用不同的流体材料或电力。根据耦合过程的发生方式，手动操作的多联轴器、液压、气动或电动对接系统以及工业机器人的工具更换系统之间存在区别。



Walther-Präzision单联轴器和多联轴器的应用

许多工业部门都使用单联轴器和多联轴器。它们不仅提供了灵活性和更大的经济效益，而且在连接线路时也提供了高度的安全性。快速接头或快速连接器经常用于汽车和钢铁行业、机械和工厂工程以及运输、海上和国防技术。化学和制药工业、航空航天工业和医疗技术工业属于特别敏感的行业，其中快速接头必不可少。







Walther-Präzision汽车工业、运输技术以及机器和系统工程中的快速接头

在汽车制造中，多联轴器和对接系统尤其有助于生产过程，并为冲压工具或焊枪提供介质和电源。工具更换系统直接连接到机器人上，因此是车身外壳制造或测试设施中生产过程的核心组成部分。相比之下，单联轴器连接液体、气体和空气管路；例如，在绘画系统中。单联轴器在运输技术中发挥着更为重要的作用，无论是在汽车、铁路还是造船行业；例如，用于冷却和制动系统、车辆液压系统或加氢站。特殊接头也用于工厂建设和系统工程，用于自动和无滴漏连接和断开线路；例如，在液压系统中。







Walther-Präzision钢铁、海上技术、国防技术和航空航天工业对联轴器提出了其他苛刻的要求

由于钢铁行业和海上技术行业的极端机械应变，快速接头必须满足特别高的标准。它们为钢厂提供动力、液压、压缩空气或气体。模具中使用手动操作的多联轴器，而同轴联轴器为电线提供冷却。单联轴器和自动多联轴器也用于向罩式退火炉提供介质。在海上技术领域，单联轴器和多联轴器由潜水员和遥控水下航行器 (ROV) 在水下操作，并且联轴器用于气体管线或控制液压系统等应用。国防科技工业和航空航天工业对快速接头提出了其他具体要求。这些用于改变武器系统以及测试设施中的聚合体或为航天器提供介质。







Walther-Präzision快速接头为医疗技术以及化学和制药行业提供安全保障

功能精确的快速连接接头
