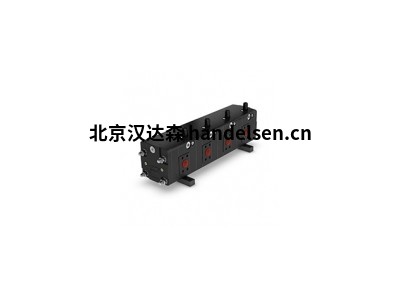

德国JAHNS分流器MLH-4/3.0

①德国JAHNSMZB 050

②德国JAHNSMZB-080

③德国JAHNSMZB-140

④德国JAHNSMZB-180

⑤德国JAHNSMZB-220

⑥德国JAHNSMZB-280

⑦德国JAHNSB29-140

⑧德国JAHNSMLH-4/2.0

⑨德国JAHNS MLH-4/3.0





2、德国JAHNS分流器产品应用

可用的腔室容积从12.5 cm3到12,312 cm3。线性冲程分流器作为标准的四腔装置提供。根据要求，还可提供3、5、6和8路分频器。所有MLH设备的工作压力为250 bar。控制块B2.6用于填充、排气和复位功能。这也可以改装。在带有终端位置补偿FEA的版本中，与FG版本相比，每个部分都集成了卸压阀和吸入阀以及测量连接。HTO仅在带有终端位置补偿的版本中可用。泄压阀和吸入阀以及测量接口都集成在每个部分的外壳中。



3、德国JAHNS分流器产品说明

在带有终端位置补偿的A型中，与G型相比，组合式泄压阀和吸入阀直接集成到外壳中。与G/S版本相比，带有入口和出口块的铝制(EA7)或钢(EA9)终端位置补偿版本，每个部分都集成了卸压阀和吸入阀以及测量连接。在开发该系列时，目标不仅是实现更高的工作压力（高达320 bar），而且还要集成连接到MTO的输入和输出块。此外，组件已经过优化，因此MTO组件3的吸收体积范围可以仅覆盖两种而不是四种尺寸。



JAHNS分流器,德国JAHNS,德国分流器,MZB 050



4、德国JAHNS分流器产品优势

除活塞式通风机、齿轮油通风机和径向柱塞油通风机外，jahns还提供多年来用于MLH施工形式的直线上升体积零件，多室体积零件MZB和线性升程体积零件MLH仅在其施工方法上有所不同。多室体积仪表原则上由以下部分组成连续排列的圆柱，它们都布置在一个公用的连续活塞杆上。所需数量各分庭是工作缸的数倍。用MZB驱动的所有工作缸必须具有相同的尺寸。双曲圆柱或等径圆柱更可取。当工作缸承受相同载荷时，获得的相同精度几乎是理想的。前提条件是MZB和工作缸之间的油没有气泡。



5、德国JAHNS分流器产品介绍

使用油分流器，体积流量可以分成两个最多12个相等的部分流量。这很大程度上与压力条件无关。齿轮油分流器系列MTO和HTO基于齿轮电机，如早期的MTC和MHD系列。径向柱塞分流器MT-GM、MTL和STL基于径向柱塞马达。与MTO、MT-GM和MTL/STL系列的旋转油分流器相比，MLH和MZB系列是基于体积的解决方案。计量缸中的容积在分流器和工作缸之间来回推动。对于多室分流器MZB，这些计量缸一个接一个地排列，另一方面，线性行程分流器MLH有一个主缸，计量缸在主缸后面呈圆形排列。入口内部相互相连，每个空间都有一个入口。
