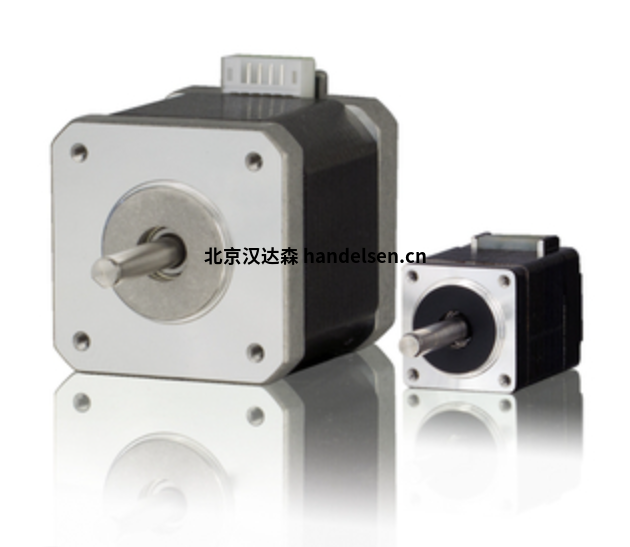

phytron步进电机ESS/ESH适用于极其恶劣的环境条件

技术细节

• 用于单极或双极控制模式的两相混合式步进电机
• 保持扭矩从 0.45 到 17 Nm
• 直径 ZSH：57 至 107
• NEMA 兼容
• 步数/转：200，步距角：1.8°
• 保护模式：IP54、IP68 应要求提供
• 允许的表面温度：-30 °C 至 +80 °C
  （短时间高达 100 °C）

可用型号：

• 尺寸和绕组：见数据表中的表格
• 自由线端或接线盒
• 双轴
• 齿轮
• 电机制动器
• 编码器

• 市场

  • 能源生产、农业技术和汽车
  沼气厂
  • 贴标技术
  • 工业3D打印
  装配自动化
  • 深钻技术，海上
  •

  • 深钻技术

• •

• • Phytron 的 HARSH-Environment 电机特别适用于机械工程和工业中具有挑战性的应用。 精确的运行性能、高扭矩和电机的坚固设计可解决具有挑战性的条件，适用于达 IP68 的环境。在气候室内，调节
  • 造纸机中的纸张厚度、航空中的转子叶片调整或直接在油箱中调整：在这些和其他环境中，Phytron 的步进电机和控制器适用于 HARSH 环境应用。
• • • phytron ZSH步进电机以其坚固的外壳和电缆密封套而令人信服。 发动机防水深度达 10 m
    • 具有 IP68 选项 扩展温度范围 ZSH 步进电机不仅具有平衡、平稳和低共振的运行性能以及定位精度，而且还具有可选的扩展环境温度范围 -30 至 +80 °C（温度 100 °C)。概述：扩展
    • • 带制动器的步进电机：24 VDC 电源的永磁制动器
    • • 带编码器的步进电机：分辨率为 50、200 或 500 线，
    • 2 或 3 个通道
    • • 带编码器和电机制动器的步进电机
    • • 带低背隙行星齿轮的步进电机：1 级、2 级或 3 级，减速比从 3:1 到 512:1
  • • • phytron E50 系列编码器监控电机的运动。 与 Phytron 控制器（例如 MCC 或 phyMOTIonTM 系列）一起，可以控制和监控步进电机的负载角。 当超过允许负载角时（例如，当电机运行出现故障时），控制单元将产生一个错误信号。
      • 特色
      • • 与带铸造接线盒的标准版本相比，电机尺寸没有变化（ZSH 56 除外）
      • • 编码器集成在电机外壳中
      • • 防护等级IP68
      • • 满足机械和气候环境条件（振动、抗冲击、温度和湿度）的所有要求。
      • • 通过使用MCC 或phyMOTIonTM 系列的Phytron 控制器，可以评估编码器信号并实现带有误差信号的步距角控制。
    • • • phytron H200 和 H500 的特点是分辨率高； H200 每转 2x200 个脉冲，H500 每转 2x500 个脉冲。 作为编码器，它还满足机械和气候环境条件（振动、冲击、抗冲击、温度和湿度）的要求。
        • 特色
        • • 光学编码器
        • • 编码器集成在电机外壳中
        • • 防护等级IP68
        • • 满足机械和气候环境条件（振动、抗冲击、温度和湿度）的所有要求
        • • 通过使用MCC 或phyMOTIonTM 系列的Phytron 控制器，可以评估编码器信号并实现带有误差信号的步距角控制。
      • • phytron ZSH 87 3 200 10 H200 PLE 12:1 IP68 4s

      • • 技术细节

          • 步进电机，例如气候室、海事或化学工业
          • 不锈钢外壳
          • 温度范围为 -40 至 +150 °C
          • 相对湿度达 95 %
          • 防护等级 IP 67，可更换径向密封
          • 保持扭矩从 150 mNm 到 5.5 Nm
          • 直径 45 至 100 毫米
          • 标准步数 200 (1.8°)
          • 按需特殊设计：适用于食品行业——抗辐射

          • 市场

            • 食品与饮品
            • 包装机械
            • 测量系统
            • 医疗孵化器
            • 能源生产、农业技术和汽车
            • 深钻技术，海上
            • 深钻技术
            •
