phytron用于真空和低温的直线执行器

用于真空和低温环境的直线执行器

技术细节

• 2相步进电机，尺寸25 mm
• 相电流 1.5 A 在介质中
• 电机电压 24 V DC
• 线速度 1.5 s/mm
• 直线行程 13 mm
• 轴向力：10 N（带齿轮30 N）
• 定位精度 <0.01 mm
• 工作温度

  • – 低温版本：
        UHVC1：-196 至 -50 °C
        UHVC2：低至 -269 °C（按需）
  • – 压版本 (UHVS)：-40 至 +200 °C
• 干式润滑，适用于达 10 -11 hPa 的 UHV 真空应用，抗辐射高达 10 6 J/kg

特征：

• 带开关凸轮的旋转编码器
• 用于行程限制的线性限位开关
• 使用 K 型热电偶进行温度评估
• Phytron 线性执行器可用于特别具有挑战性的环境条件（辐射、低温）。由于步进电机不产生持仓时的抖动效果，这技术适合对准光学仪器、镜子、天线或样品例如在高分辨率显微镜中，粒子加速器或分子分析设备。用于低温的 Phytron LA 线性执行器(UHVC1;UHVC2) 和 UHV (UHVS) 完全干润滑。
• phytron LA 25 . 200 . 1,2 - GPL5 - UHVS
•

线性致动器设计，例如用于粒子加速器腔调整

技术细节

基于 VSS 标准的粒子加速器应用的主轴电机设计：

• 步进电机，200 步/转 (1.8°)，带集成齿轮 50:1（10:000 步/转）
• 专为1300N轴向力而设计
• 42 伏，1.2 安
• 主轴和螺母系统，非磁性
• 外壳、法兰和内部零件的材料不锈钢或钛
• 干式润滑，适合在 -270 °C 至 +40 °C 的真空下使用（也可作为油脂润滑版本用于 > -35 °C 的环境）
• 可选 EMC 电缆屏蔽
• 绕组中的热电偶 K 型
• • LAV 线性致动器是在 UHV 和低温环境中精确调整腔的一致答案。
  • 线性致动器的特别特点是它可以在极具挑战性的环境条件下使用。步进电机的使用消除了对敏感反馈传感器的需求。 这允许在不好的环境条件下使用而不限制定位准确度。

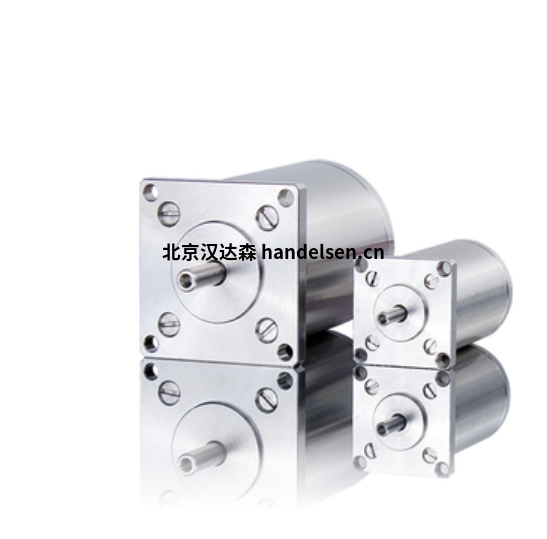

• • phytron hy SPACE 步进电机系列是 30 多年太空遗产和 1000 多台 Phytron 电机在太空中的结晶。phy SPACE旨在抵抗振动、辐射和高温。由于采用了符合 ECSS 的材料，phytron phy SPACE 满足了在超高真空中使用的要求，同时提供了功耗、散热、杂散磁通量、定位、长寿命。

• • 技术细节

    • 2相混合式步进电机
    • 保持扭矩从 3.1 到 420 mNm
    • 直径从 20 到 57 毫米
    • 每转 200 个整步
    • 1.8° 精度 5 %
    • 专为冲击和振动负载而设计
    • 4 引线并联
    • 预除气
    • K元素集成
    • -40 °C 至 +120 °C
    • 达 +200 °C 的绕组温度（短期）
    • 抗辐射达 10 6 J/kg
    • 排气温度达 200 °C（组件）
    • 除气率：TML <1 %, CVCM <0.1 % 或更好（<125 °C）
    • •
