rotalink 直流步进电机 M234118C464
产品介绍
rotalink 直流步进电机
| 郭浪 QQ：2853369882 手机：18518269212 电话：010-64714988-196 传真：010-84786709-667 邮件：sales16@handelsen.cn |
 |
 |
rotalink 提供最广泛的永磁和混合步进电机，具有精确的数字运动控制、精确的轴位置控制、宽扭矩范围和步距角精度。
rotalink 直流步进电机需要驱动电子设备来控制开关电机绕组的电脉冲
电机可配备特殊轴，包括丝杠，并与专用齿轮箱和标准双线编码器接口。
对于要求速度小于 5rpm 和扭矩大于 1Nm 的应用，可将永磁步进电机组合变速箱上；
如果需要小于 5rpm 的速度和小于 1Nm 的扭矩，可使用永磁或不带齿轮箱的混合步进电机；
对于需要速度大于 5rpm 的应用，建议使用混合式步进电机；
如果精度比功率重要，那么无刷齿轮电机可能值得考虑。
步进电机有两种绕组；双极（通过只有四根引线来识别）和单极。双极绕线电机可提供更高的扭矩和速度，但实现这一目标所需的外部驱动电路更为复杂。
rotalink 直流步进电机分类：
rotalink 永磁双极步进电机
rotalink 混合双极步进电机
rotalink 混合双极步进电机
步进电机使用永磁转子和由两个电磁线圈形成的定子，按一定顺序循环通电方式，将使转子稳定地向一个方向移动。
“混合”步进电机结构结合了两种转子制造方法：可变磁阻和永磁体，从而提高了分辨率和扭矩。
rotalink 混合双极步进电机具体型号：
rotalink M142618M426
rotalink M173118K430
rotalink M173118K45.0
rotalink M173118K488
rotalink M234118C464
rotalink M237618K48.4
M142618M426 型号参数
保持扭矩 65.0mNm
步距角 1.8°
步进精度 ± 5%
转子惯量 1.1 kgm2x10^-6
温升 80°C（最大值）
环境温度。 范围 -20°C 至 +50°C
绝缘电阻 100MΩ (min) at 500V DC
介电强度 500V AC 1min
径向游隙 0.02mm (max.)
450g负载
重量 150g
M173118K430型号参数
一般规格
保持扭矩 208.0mNm
步距角 1.8°
步进精度 ± 5%
转子惯量 3.4 kgm2x10^-6
温升 80°C（最大值）
环境温度。 范围 -20°C 至 +50°C
绝缘电阻 100MΩ (min) at 500V DC
介电强度 500V AC 1min
径向游隙 0.02mm (max.)
450g负载
重量 200g

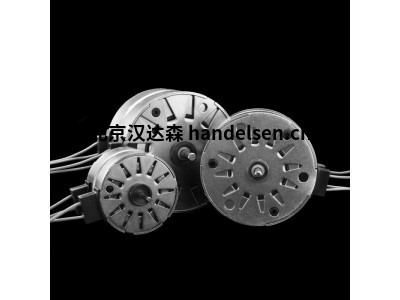

rotalink 永磁双极步进电机
永磁步进电机的磁极应用于无特征的磁性材料圆柱
永磁步进电机可以在低速时比同等成本的混合式步进电机产生更大的扭矩
rotalink 永磁双极步进电机具体型号：
rotalink S3522-A2-48-01X
rotalink S5125-AX-48-01X
rotalink S5936-AX-48-01X
rotalink SB2513-024-021-06
rotalink SB2513-024-085-12
rotalink SB2513-048-200-24
rotalink S3522型号
一般规格
保持扭矩 21mNm
步距角 7.5°
转子惯量 0.5 kgm2x10^-6
温升 60°C
环境温度。 范围 -5°C 至 +50°C
介电强度 500V AC 1sec
重量 80g
电机选项
轴径 (ØD) - 2mm
安装 - 夹子 (C)，转接板 (S)
交流电压/相电阻
替代引线长度
