瑞士LEM电流传感器CDSR



1、瑞士LEM电流传感器CDSR产品介绍

CDSR是一款泄漏电流传感器，它在满足住宅和商业充电站的市场需求，提供单相架构版本和三相拓扑版本。CDSR的每相最大电流为32A rms，可集成到3.7 kW至22kW的交流充电器中。其有个特别的优点：带数字COM的双路输出。（SPI）和模拟，比例和差分输出信号，小电流测量时误差极低。



2、瑞士LEM电流传感器HMSR产品概述

HMSR是LEM的新一代高绝缘集成电流传感器。这些产品系列为在工业和工业市场上所有要求苛刻的开关电源应用中测量DC和AC电流提供了一种强大，紧凑且非常准确的解决方案。HMSR是基于微芯的开环传感器，具有增强的绝缘和过电流检测功能（用户可配置和出厂设置）。这些特性使该器件适合要求高精度和强抗外部电场能力的高压应用。初级导体（引脚1和8）具有非常低的电阻，并且专用的焊盘设计用于抵御雷击等高浪涌电流。HMSR正在测量由在设备的铜主路径中流动的电流产生的磁场。



3、瑞士LEM电流传感器CDSR产品特点

①PCB安装

②测试绕组

③高过载能力

④高绝缘能力

⑤RCD B型测量液位

⑥单电源电压3.3 V

⑦电压和SPI数字输出

⑧小电流测量时误差极低

⑨Fluxgate开环电流传感器

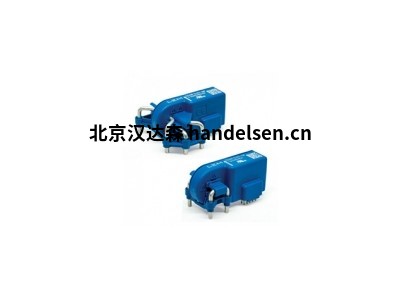

瑞士LEM电流传感器CDSR

4、瑞士LEM电流传感器CDSR产品特征

①测试绕组

②DC至2kHz带宽

③一次电流32 A RMS

④比例和差分输出信号

⑤-40°C至85°C的工作温度

⑥8毫米爬电距离和电气间隙/秒

⑦150±mA交流和直流测量范围

⑧在3.3V时电流消耗<50 mA

⑨AC和DC为5 mA时精度为±0.5 mA

⑩带数字COM的双路输出。（SPI）和模拟

⑪IEC 62752/62955/61851-1/UL 2231-1,2

⑫PD2 OVC2（TP）/OVC3（NP）300 V UL 840，4000 m



5、瑞士LEM部分产品型号

①瑞士LEMWI-LEM

②瑞士LEMIT700-S

③瑞士LEMEM4T II

④瑞士LEMHC6F900-S

⑤瑞士LEMDHAB S/161

⑥瑞士LEMHTFS series

⑦瑞士LEMHC6H series

⑧瑞士LEMHC6F series

⑨瑞士LEMHSNBV series

⑩瑞士LEMHC5FW series

⑪瑞士LEMDHAB V2 series

⑫瑞士LEMHC6H800-S/SP1

⑬瑞士LEMHTFS 400-P/SP7

⑭瑞士LEMHSNBV 900-R00
