Sikla Simotec-支架 TKO F 100/160-1200
产品分类
| 郭浪 QQ：2853369882 手机：18518269212 电话：010-64714988-196 传真：010-84786709-667 邮件：sales16@handelsen.cn |
 |
 |
Siconnect
用于建筑技术的综合紧固系统
Simotec
用于工业和工厂建设的灵活模块化系统
siFramo
支撑系统
产品介绍
Simotec
用于工业和工厂建设的灵活模块化系统
Sikla Simotec-悬臂支架 AK F 80/30
用于单臂悬臂安装在 F 80 支撑型材和 TKO F 80 支撑支架上的现成元件，或用于构建具有适当连接部件的桁架。变体“E”实现了由天花板支撑和横梁组成的结构，而底板没有在纵向方向上突出。
部件
与 TP F 80 支撑型材的形状配合连接：
AK F 80/30 带 4 个自锁螺钉 FLS F
AK F 80/30-E 带 2 个自锁螺钉 FLS F
技术规格
型号 尺寸 长度 宽*长 d
AK F 80/30-400 130x80x8 400 11x20 14
AK F 80/30-800 130x80x8 800 11x20 14
AK F 80/30-E-400 80x80x8 400 11x20 -
AK F 80/30-E-800 80x80x8 800 11x20 -
执行：板焊接到载体型材 F 80/30
材料：
盘子：钢，HCP
光束轮廓：钢，HCP

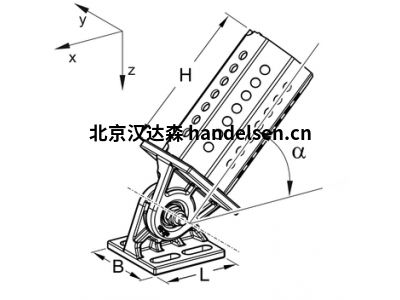

Sikla Simotec-联合 GE F 80
用于支撑与 siFramo 80 支撑系统连接的单臂悬臂以及用于加强框架结构。
角度 α 在 25° 和 155° 之间无级变化。
部件
使用底板上的 4 个自锁螺钉 FLS F 将接头固定到 TP F 80 承载型材上。与八角形相连的支撑型材 TP F 80 也用 4 个锁紧螺钉固定，因此总共需要 8 个锁紧螺钉。可以使用下表确定支撑型材的锯切长度。
以所需角度组装后，必须将接头中的螺钉拧紧至 40 Nm。
技术规格
通用电气 F 80 - 80 140 80 80 25° - 155° -
通用电气 F 80 - 80q 140 80 80 25° - 155° 190x80x8
材料：钢，HCP
通用电气 F 80 - 80 2.1 1 113835
通用电气 F 80 - 80q 3.0 1 113834
Sikla Simotec-支架 TKO F 100/160
用于单臂悬臂安装在墙壁、地板、天花板和承载系统 100、120 上的现成元件，或用于构建具有适当连接部件的桁架。
部件
根据要求，推荐不同类型的安装：
使用 4 个重型锚固件 M12 固定到结构上。
使用 5P M12 S 安装套件对钢梁（法兰宽度 100 - 180 mm）进行强制锁定连接。
技术规格
TKO F 100/160-800 800 280x280x12 M12
TKO F 100/160-1200 1200 280x280x12 M12
执行：
底板焊接到支架型材 F 100/160
材料：
盘子：钢，HCP
光束轮廓：钢，HCP
批准/符合性
CE 标志（www.sikla.de/downloads 上的性能声明）
TKO F 100/160-800 18.5 1 113097
TKO F 100/160-1200 24.5 1 113420
Sikla Simotec-浮动轴承 LC - HV
高度可调的浮动轴承，用于在合适的表面上支撑滑动管道。在 2.5 毫米的齿形网格中进行高度调节。
当放置在钢梁上时，建议的最小法兰宽度为 80 毫米。
供货范围
上下部分用螺丝固定在一起，可以调节高度。滑板已经安装在下部。
技术规格
类型
LC - 高压 90 90 88.5...113.5
LC-HV 150 150 116...168.5
LC-HV 200 200 171...223.5
拧紧扭矩螺钉连接：
DN 15 - 40 40 桥上的螺丝 80
DN 50 - 200 50 桥上的螺丝 80
DN 250 - 300 60 桥上的螺丝 80
方面：
金属板：长 = 250 毫米 x 宽 = 100 毫米
包括滑板：长 = 256 毫米 x 宽 = 105 毫米
材料：
钣金件：钢，HCP
螺丝、螺母：钢，HCP
滑板：聚酰胺 6.0，玻璃纤维增强，黑色
温度范围滑板：-20°C 至 +130°C
介质温度 t f :-20°C 至 +300°C（如果 t f > 270°C，请移除滑板）
Sikla Simotec-浮动轴承 LR - H 20
浮动轴承作为滑动底座，用于公称宽度为 DN 15 至 DN 300 的管道，用于连接法兰宽度为 80 - 300 mm 且最大法兰厚度为 20 mm 的钢梁。
供货范围
预装配浮动轴承组包括：
2 个带滑动盖的夹紧钩
1 个滑动支架
1 个 M10 螺杆 + 相关螺母
部件
将预组装的张紧钩夹在托架上并拧紧螺母 (10 Nm)。光束宽度 < 100 mm 时，必须卸下 PA 支架的两个螺母。管子直接在 PA 支架上滑动，无需横向引导。如果应用需要在 Y 方向上更大的滑动距离 (> 40 mm) 或使用 > DN 100 的标称宽度，则建议使用更宽的 100 型滑动垫。
技术规格
类型 法兰宽度
80/120 80 - 120
140/160 121 - 160
180/220 161-220
240/260 221 - 260
280/300 261 - 300
材料：
张力钩：钢，HCP
螺杆、螺母：钢，HCP
PA滑垫：聚酰胺 6.0，30% 玻璃纤维增强，黑色
温度范围：-20 至 +130° C（在 PA 支撑处）
