美国MACROMATIC时间继电器Macromatic电压监控继电器

电压传感继电器监测交流单相(50-60Hz)或直流电压，以保护设备免受电压故障条件的影响。任何Macromatic电压监控继电器都不需要单独的电源（输入）电压，因为每个单元都由监控电压供电。有使用8针八进制插座的紧凑型插入式外壳或17.5毫米DIN导轨安装外壳的版本。在具有10安培、SPDT或DPDT输出额定值和引脚配置的延时继电器之间进行选择。他们的产品适用于行业标准的8和11针八进制插座。如果将电压施加到触发开关端子上，任何设计为用干触点控制开关触发器启动的延时继电器都可能损坏。只有具有“电源触发器”的产品才能使用电压作为触发器。

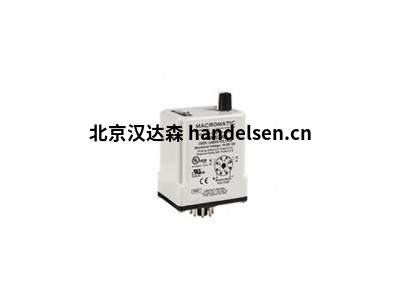

2、美国MACROMATIC时间继电器产品描述c

与8针八进制插座一起使用。无需拆除任何控制接线即可轻松更换。Macromatic插座既可以安装在35毫米DIN轨道上，也可以用两个螺钉安装到面板上。所有Macromatic插入式延时继电器均通过UL认证，可在美国和加拿大(cULus)与适当的Macromatic插座一起使用时使用，以及使用任何认可插座的组件认可(cURus)。狭窄的紧凑设计非常适合节省控制面板的空间。这些产品专为轻松安装到35mm DIN轨道而设计。



3、美国MACROMATIC时间继电器产品特点

为过压或欠压条件可能损坏的设备提供保护。当用作欠压继电器时，它们可为需要在最低电压以上运行的设备提供保护。当用作过压继电器时，它们可以保护设备免受过压情况的影响。过压/欠压继电器设计为在工作电压达到预设值时工作，当工作电压降至低于预设值时断开。为需要在电压上限和下限内运行的设备提供保护。只要工作电压保持在过压和欠压范围内，内部继电器就会保持通电。如果工作电压超出此范围，继电器将断开。施加到输入端子的控制电压。根据功能的不同，输入电压将启动单元或在应用触发器时使其准备好启动。





4、美国MACROMATIC时间继电器产品应用

只要监控电压(Un)保持在OVER(Umax)和UNDER(Umin)电压设置之间，内部继电器就会保持通电。如果监控电压超出此范围，继电器将断开。Umax刻度盘根据产品的过压范围设置上限跳闸设置。Umin拨盘将下限行程设置为上限设置的30-95%。这些产品具有0.1-10秒(t)的可调退出时间延迟，以防止误跳闸。它们具有紧凑的17.5毫米外壳，可卡入35毫米DIN轨道。这样可以节省空间并减少安装时间，从而节省资金。Macromatic提供多种延时继电器（有时称为定时继电器或定时器）。首先选择您的应用所需的安装配置类型，然后从各种功能、时间设置方法和输出配置中进行选择。



5、美国MACROMATIC时间继电器产品优势

THx系列延时继电器采用基于微处理器的设计，以实现更高的性能和最大的灵活性。所有产品都经过封装，可抵御恶劣环境。在可调或固定的板载或远程时间延迟之间进行选择。延时继电器是简单的带有内置延时的控制继电器。它们的目的是控制基于时间的事件。继电器和延时继电器之间的区别在于输出触点何时打开和关闭：在控制继电器上，它是在线圈上施加电压并从线圈上移除时发生的；在延时继电器上，触点可以在延时之前或之后打开或关闭。



6、美国MACROMATIC时间继电器产品参数

①监控120V或240V AC单相或24V DC电压

②提供电压带（窗口）保护

③广泛的用户可调过压和欠压设置

④15A SPDT输出接点

⑤0.1-10秒的可调整退出时间延迟

⑥LED指示标称电压和输出继电器状态

⑦外壳样式17.5mm模块化，用于35mm DIN导轨安装

⑧15A 240V交流电，B300
